科研软件的图片按输出格式分为两种：矢量图（svg，pdf，emf）和位图（JPG，tif，png）。除了emf格式，svg和pdf文件都不能直接在Word或PPT中使用。有时会遇到软件或工具输出的位图尺寸太小，或者只能输出矢量图；有时为了达到发表级别的图片质量，先保存一份矢量图，再将矢量图转换成所需大小的位图。
常见的图片格式转换工具有Photoshop(Ps)、illustrator(Ai)、PowerPoint(PPT)、CoreDraw(cdr)、Inkscape。今天就看下如何使用这些工具让pdf和svg文件转换成任意大小的位图文件，同时看下哪款软件才是矢量图格式转换的王者。（此处应有背景音乐
）
软件简介
Ps和Ai是美国Adobe公司一系列数码图像软件中的两个，Ps为位图软件，Ai是矢量图软件，二者在设计行业使用最为广泛。CoreDraw是加拿大Corel公司的矢量图形制作软件，是Ai的强力竞争对手，也越来越像Ai。PPT可以用来将emf的格式另存为其他格式，在《》一文已介绍。而相比上面提到的那些收费软件，Inkscape绝对是一股清流，界面是如此漂亮以至于使人很难相信这是一款免费的开源软件，墙裂推荐
！软件下载网址：。
PDF格式的转换
对于PDF，我始终难以接受它是图片格式，可事实上它是矢量图（就是这么纠结
）。用于本文格式转换的PDF文件见下图，其中一个为在线工具ESPript 3.0（参见《》一文）生成的PDF图片（有2页），另一个为一篇有13页的文献。

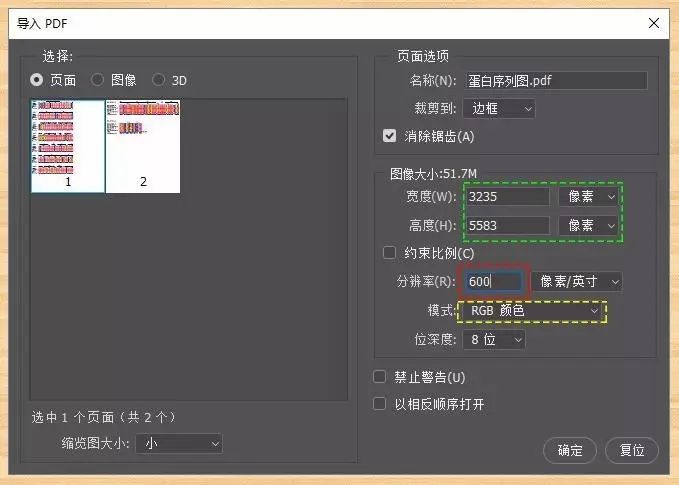

这3个软件都可以通过“文件打开”，选择打开“蛋白序列图.pdf”文件。其中Ps打开矢量图过程就是从矢量图向位图转换的过程，在”导入PDF”窗口，选择导入PDF文件的那一页，并设置转化成位图的图片尺寸（下图），通过更改分辨率（见下图红色线框），来更改图片的大小，分辨率的数值越大，图片越大（见下图绿色线框），一般杂质印刷要求的ppi为300以上。这里设为600时，图片尺寸为3235×5583 px，已经和单反相机能拍摄的最大尺寸照片差不多了。注意，这里的颜色模式要设为RGB（下图黄色线框）。
点击确定后，就完成了矢量图向位图的转换，一般打开后的图片背景为透明的，在其图层下新建一个填充为白色的图层（图层2）做白色背景（下图黄色线框所示），再通过”文件存储为“，将文件保存为所需的tif、png、jpg格式。
出人意料的是，Ai和Inkscape，这两个矢量图软件打开PDF文件的效果反而不如位图软件Ps，如下图，第一回合，Ps完胜
。
而在打开“文献.pdf”文件时，Ps的效果一如既往的好，Ai的文本一如既往的轮廓化，而Inkscape的效果也变好了。可见，Ps和Inkscape也可以用来提取文献中的图片，而效果最稳定的Ps，第2回合，Ps胜
。
SVG格式的转换
本文的svg格式的图片素材由OmicShare tools的盒型图工具（）生成。

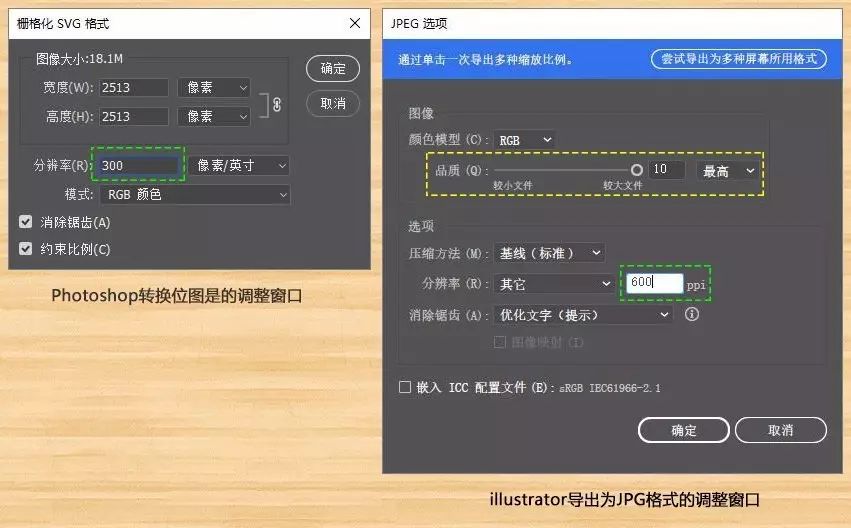

Ps的转换方式同上文PDF介绍的一样，在svg文件打开时进行转换，而AI和Inkscape在保存时进行转换。Ps 和Ai的图片设置类似（如下图），都由分辨率决定图片的大小。

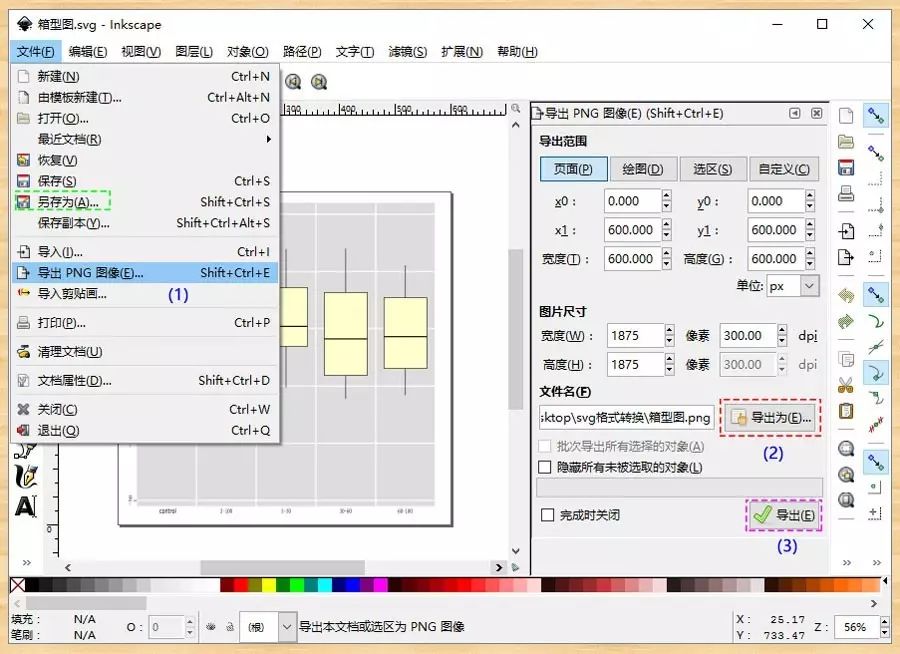

而Inkscape导出位图时，调整图片大小的方式更直观（如下图）。注意：下图（2）的”导出为”只是选择导出路径，还需点（3）的导出，才能完成图片的转换。
以本文中素材来看，这三个软件在转换svg图的效果上差异不大。而Ps的优势在于只是栅格化图片，不进行字体、图形的转化，因此，更能以不失真的方式进行格式转化。
小结
在写这篇文章之前，如果有人问我矢量转换位图用哪个软件好，我可能会推荐Ai。但通过这次比较，我发现Ps的“高保真”转换才是我需要的，我不希望我辛苦调好的图经过格式转换后字体、图形就变了，哪怕是微小的改变。在这场矢量图格式转换PK赛中，Ps绝对是冠军
。另外，Inkscape这款软件个人也比较喜欢，很容易上手，关键它是可免费使用的开源软件。
如果你觉得Ps门槛高，其实OmicShare还有更简单好用的svg转换工具（）。用OmicShare tools做完图后，可用svg转换工具将svg图片转换成任意大小的位图。svg转换工具怎么用？你去看了就知道怎么用了，非常简单好用。
