ug片体如何转化为实体-零件如何修补成实体？

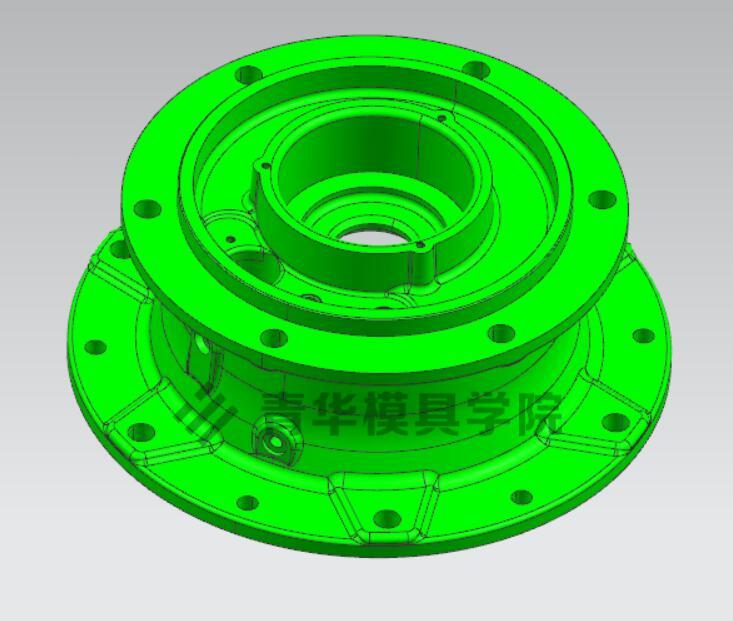

设计经常在转换档案过程中，档案的信息失真，档案需要重新修改成我们想要的属性档案，比如片体修补成实体。如下图所示：

解决方法:

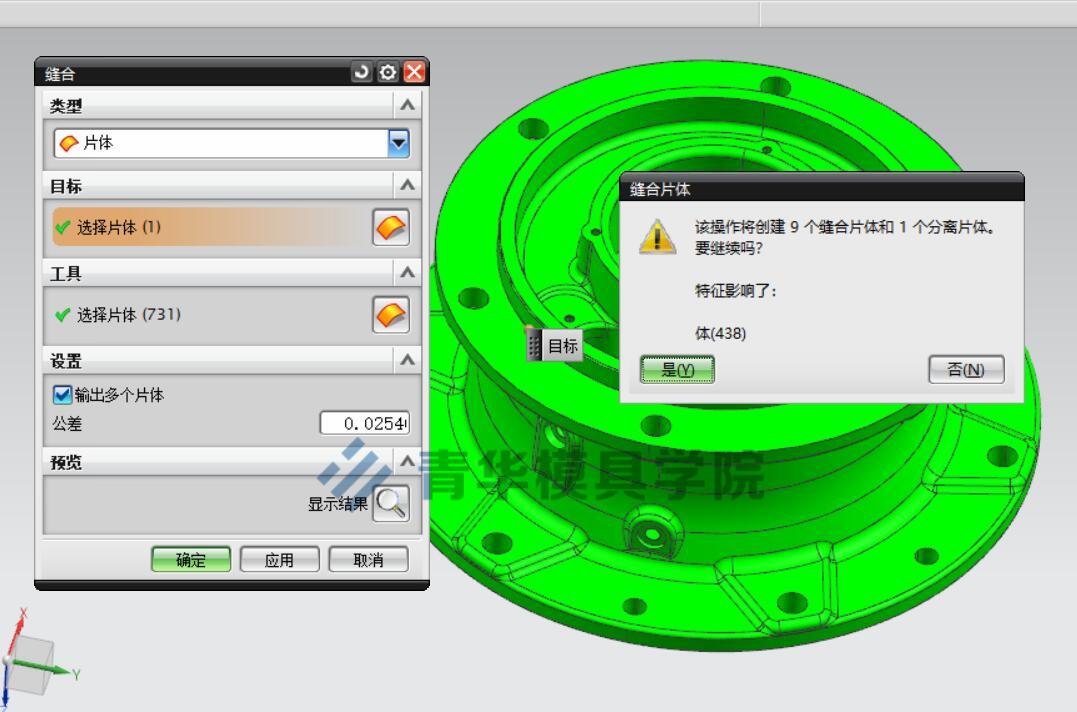

1、 点入【插入】–【组合】–【缝合】–类型选择【片体】选一个目标体，选择一个工具体，重点是设置【输出多个体】另外公差可根据要求进行调整，它会把在缝合过程中有问题的面第一轮清理出来。缝合可以帮我们快速的找到有问题的地方。如下图所示:

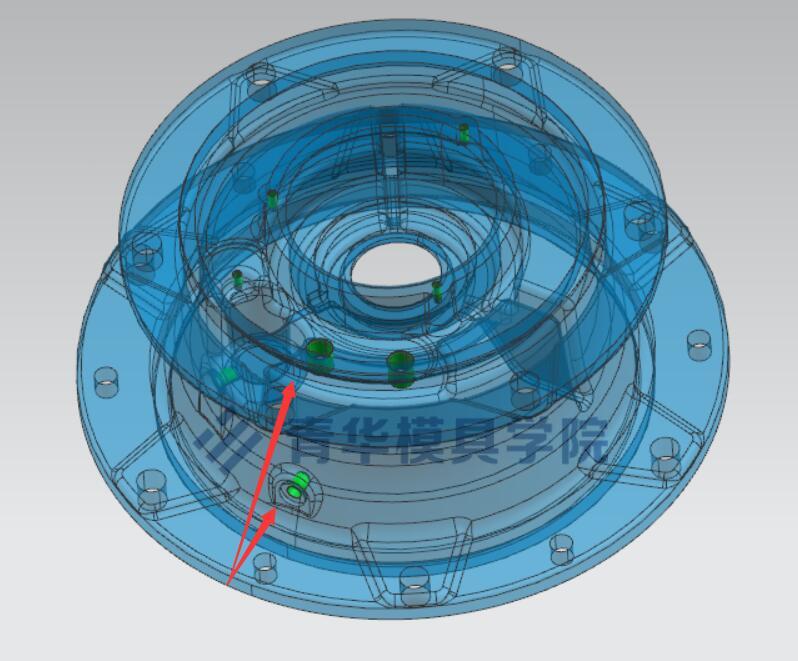

2、 我们点【编辑】—【编辑／隐藏】—【隐藏】我们可以看到被分离出来有问题的曲面。如下图所示:

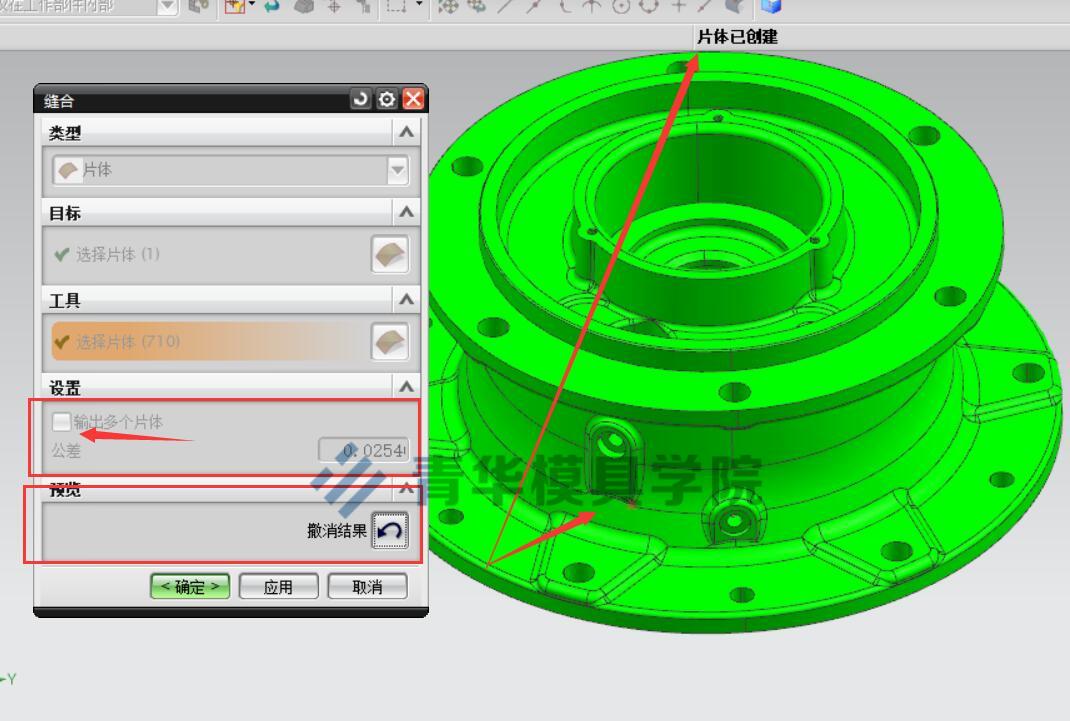

3、 把多余的片体搬移到其它图层，再把前一步的缝合删除掉。前一步缝合是为清理多余面。清理后再作第二次缝合，这一次缝合不用设置多个片体，只把公差设为0.0254MM.就可以。点预览，这样图形中有问题的地方就会出现爆炸的黄线区域。我们就补这里。因为这个产品还是片体。如下图所示:

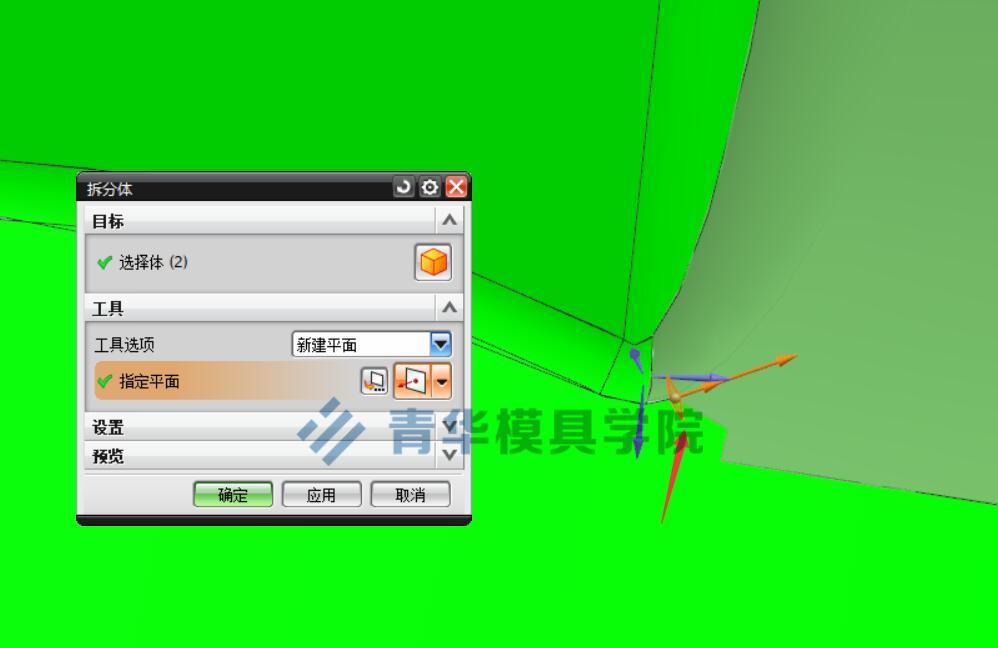

4、 我们点【插入】—【修剪】—【拆分体】把有问题的烂面分割开，因为太小的面你做网格曲面补面也会烂，只能把它剪出一个大的四边面来。如下图所示:

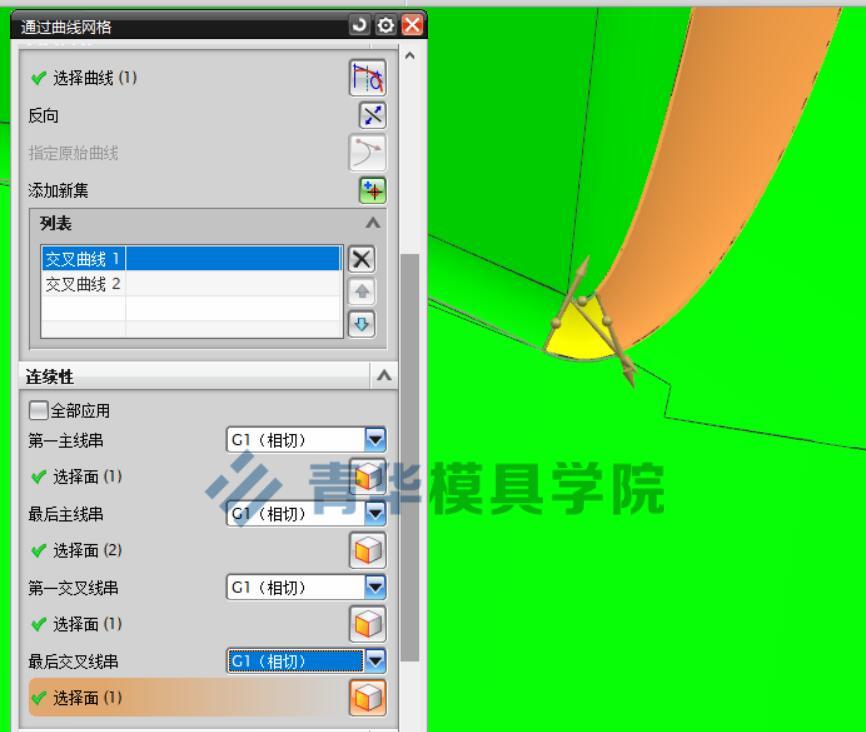

5、 我们点【插入】—【网格曲面】—【通过曲线网格】补出一个四边面与四边相切。如下图所示:

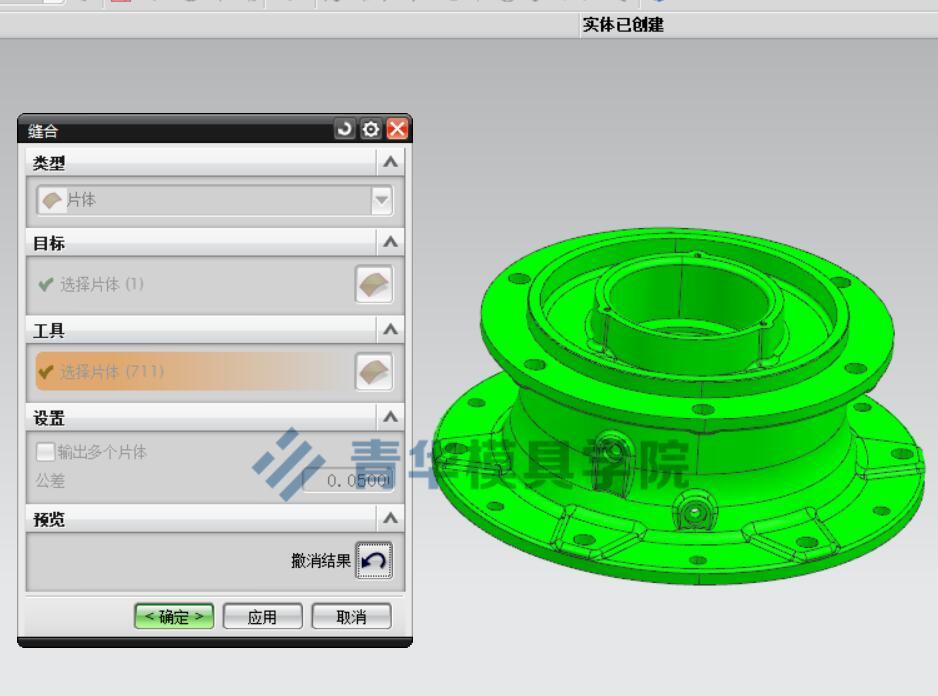

6、 我们再次点入【插入】–【组合】–【缝合】如果产品公差要求不太高，可以设置大点。这样缝合一下成实体，下面就是缝合好的结果实体。如下图所示:
