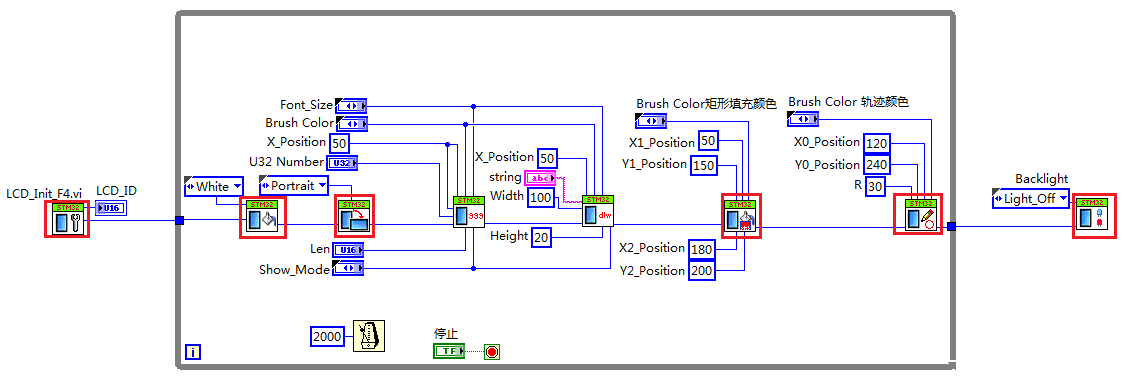

打开一个Labview程序,里面由一个个子VI组成的,那么子VI是如何创建的呢?

vi查找替换命令_vi替换_vi命令使用查找替换

学习从山寨开始。让我们来山寨一个子VI吧。

任务:山寨上面程序中的LCD初始化VI:LCD_Init_F4.vi。

一, 新建VI

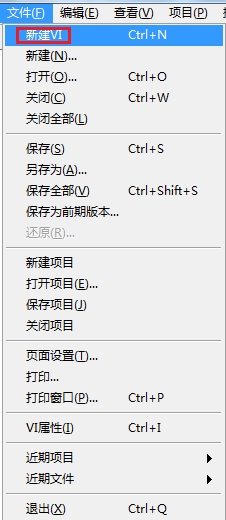

1, 新建VI

vi替换_vi命令使用查找替换_vi查找替换命令

2,另存,命名为LCD_Init1_F4.vi

vi命令使用查找替换_vi替换_vi查找替换命令

二,将要山寨的VI前面板的内容复到要新建的VI上

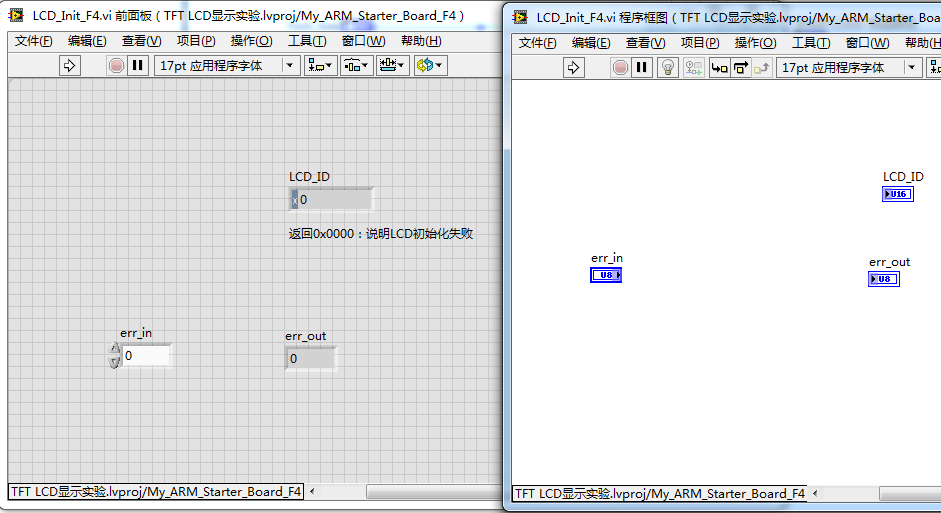

1,打开我们要山寨的VI: LCD_Init_F4.vi。

vi查找替换命令_vi命令使用查找替换_vi替换

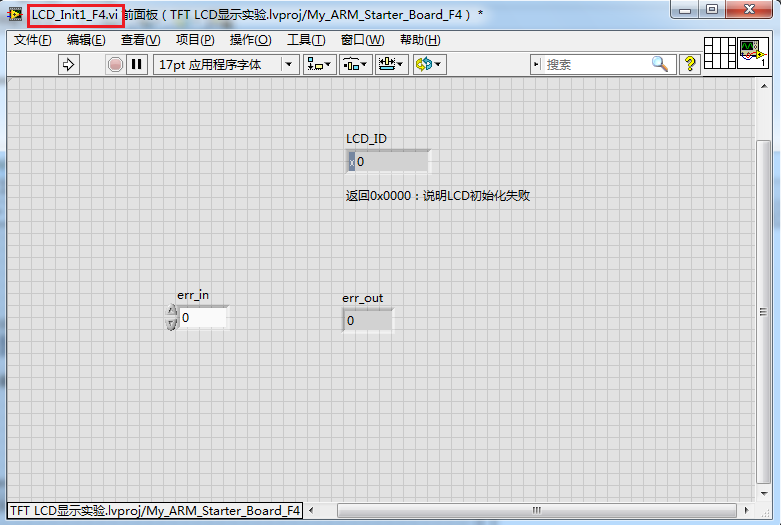

2,将LCD_Init_F4.vi前面板的内容复制到我们新建的VI的前面板上

vi命令使用查找替换_vi替换_vi查找替换命令

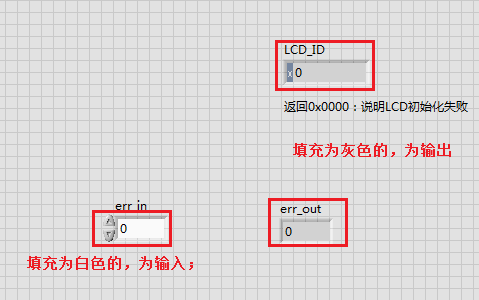

3, 在新建VI前面板上,连接输入输出端子

选择连接板的模式:一进两出

vi替换_vi命令使用查找替换_vi查找替换命令

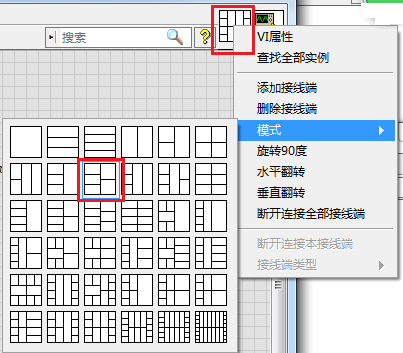

模式里面没有一进两出模式,可以改为三进两出(左进右出):

vi替换_vi查找替换命令_vi命令使用查找替换

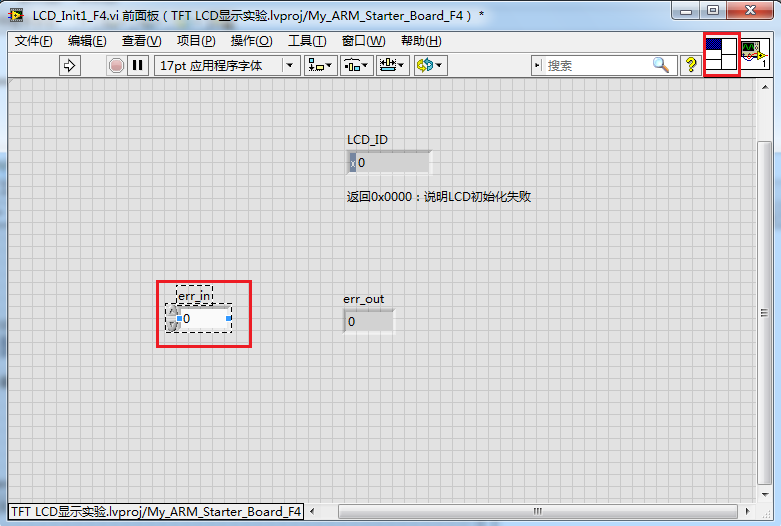

在连接板上(前面板右上角)点中某个输入输出端子,由白色变为黑色时,表示已认中,然后再左点击一下

vi查找替换命令_vi替换_vi命令使用查找替换

然后再点中要关联的控件上,当端子由黑色变为蓝色,表示关联成功

vi命令使用查找替换_vi查找替换命令_vi替换

再接着关联其他的,完成后的连线板

4, 图标编辑

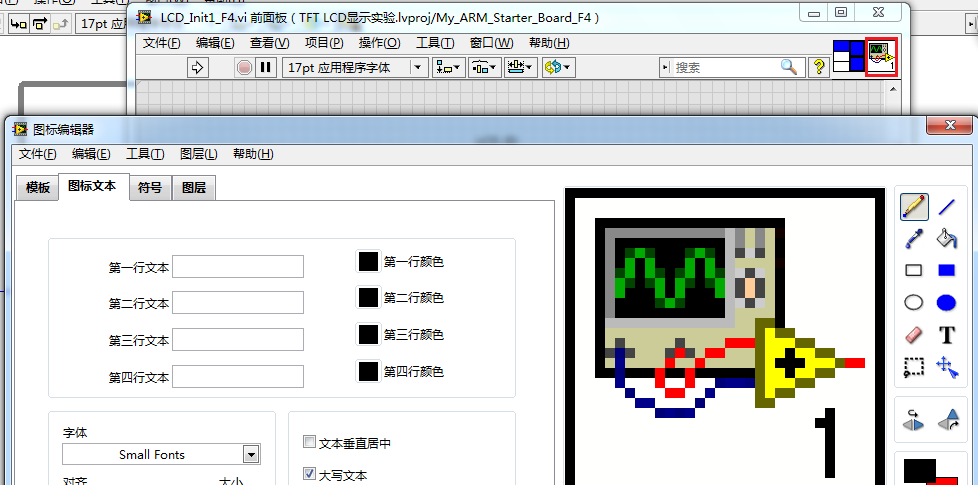

点击图标,弹出图标编辑器,可以在这里对图标进行编辑。(我对画画没有天赋,就默认吧)

vi查找替换命令_vi替换_vi命令使用查找替换

编辑完后保存VI,关闭。

三, 验证一下功能

1, 将新建的与旧的VI替换

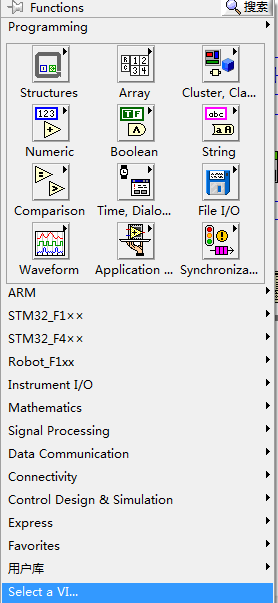

在程序框中,右击,选择Select a VI…

vi查找替换命令_vi命令使用查找替换_vi替换

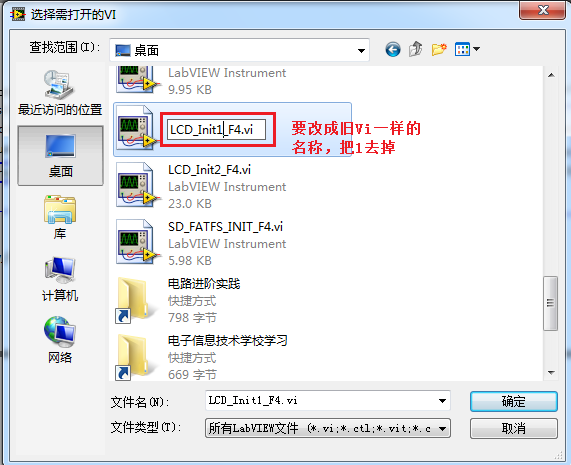

找到要放置的子VI,要将名称改成旧VI一样的名称:

vi查找替换命令_vi命令使用查找替换_vi替换

放置刚创建好的VI,已经带有输入输出端子:

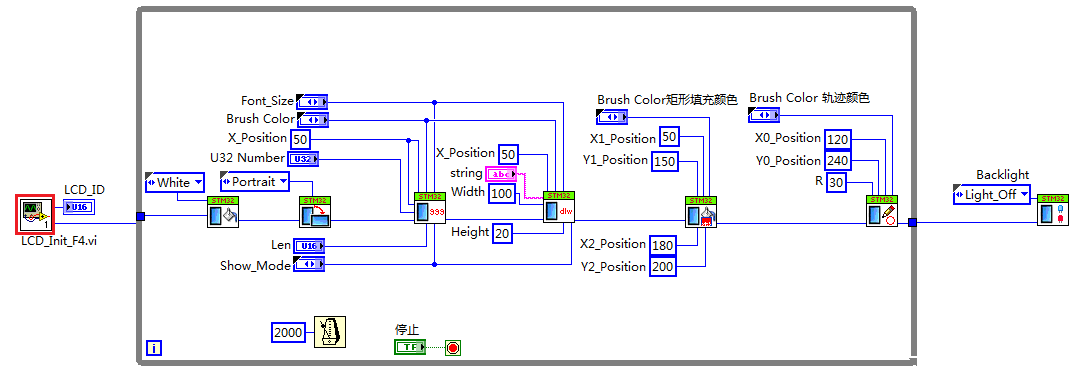

子VI替换:

vi命令使用查找替换_vi替换_vi查找替换命令

2, 重新编译下载,运行程序

程序运行成功!
