在Intel发布第九代酷睿处理器的时候，与之相搭配的Z390主板芯片组也一同发布，作为最新的消费级高端主板，华硕这次拿出了豪华的阵容，光ROG玩家国度的产品就至少有六款，包括Maximus XI Extreme、Maximus XI Formula、Maximus XI Code、ROG MAXIMUS XI APEX、ROG MAXIMUS XI GENE和ROG Maximus XI Hero，在这些主板中最顶级的毫无疑问是M11E，其次在它之下就是今天要测试的M11F。

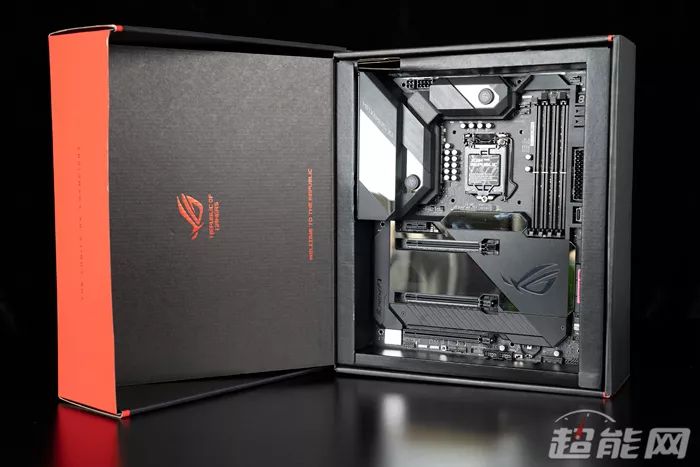

这是Maximus XI Formula的包装盒子，其实从盒子上我们也能看到华硕ROG主板近几年来的风格变化，以前ROG主板包装正面是红色为主色调配上黑色的，现在灰黑色已经占据了绝大部分，只留下一点红色来点缀，其实这几年来华硕ROG主板的设计风格已经从经典的红黑风逐渐变成以灰黑色为主色，你在主板上除了灯光基本找不到红色的部位了。

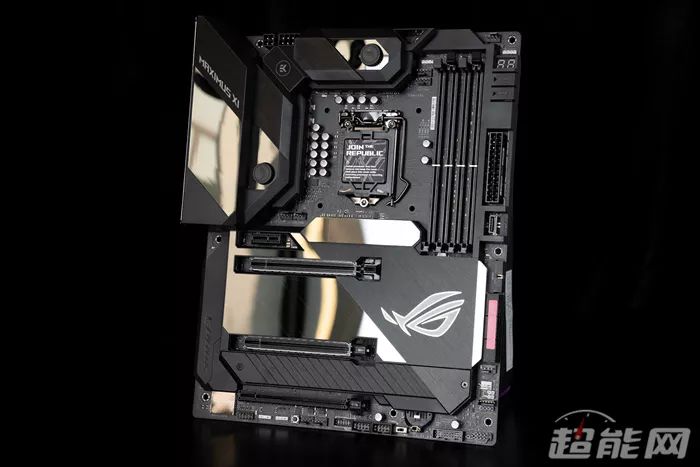

Maximus XI Formula的基本设计大体上是延续了上代Maximus X Formula的风格，主板正面身披ROG盔甲，一体式的I/O背板也在，背部也有钢制背板，Formula系列必备的EK混合水冷模组也是有的。当然了改动也是有的，Maximus XI Formula这次在主板的布局设计似乎受到以往Extreme款式的灵感影响，底部散热罩显得更加整体，而且更重要的是，表面的镜面反射设计让主板显得异常精巧，仿佛精密的艺术品。

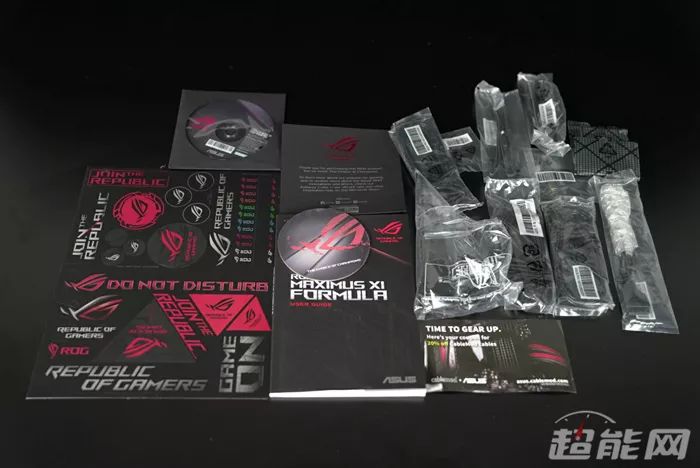

丰富的配件是ROG主板不能少的，包括贴纸、咖啡杯垫、纪念卡片，驱动光盘、SATA 6Gbps线缆、WiFi天线、等等。
Maximus XI Formula的尺寸为30.5*24.4cm，是一块标准的ATX规格主板，采用Intel最新的Z390芯片组，得益于新的芯片组主板现在可以提供更多的USB 3.1 Gen 2接口，主板的WiFi也变成芯片组原生的Intel Wireless-AC 9560，新增支持5G有线网卡，LiveDash OLED屏幕也从第一代的1.3英寸升级到第二代的2英寸，屏幕分辨率也高了不少，此外华硕的Z390主板也全部支出AI智能超频功能，可以自动侦查CPU的体质和用户所用的散热器效能，实现最好的超频效果，这是华硕Z370主板所不具备的。

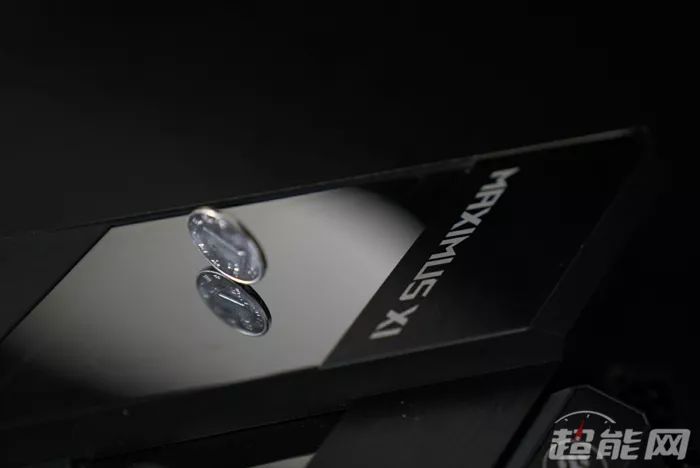

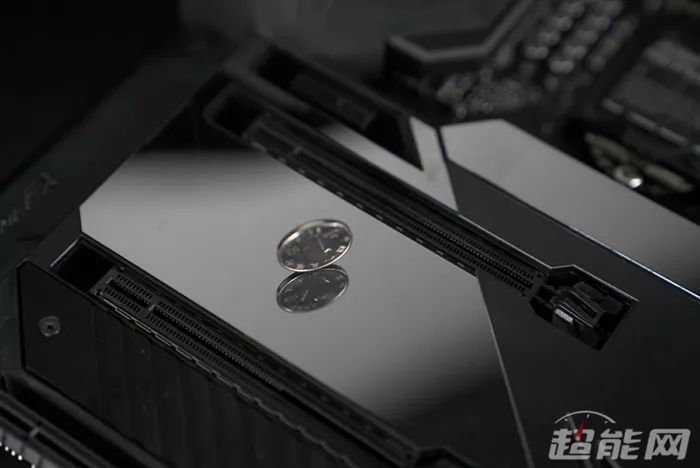

Maximus XI Formula主板上有大量的镜面设计，相当的漂亮，而且主板的RGB灯和LiveDash OLED屏幕都隐藏在这些镜面下面，华硕利用了类似单面镜的原理不通电的时候是看不到它们的，不过漂亮归漂亮这些地方很容易沾上指纹，而且也很容易刮花，使用时要相当注意。

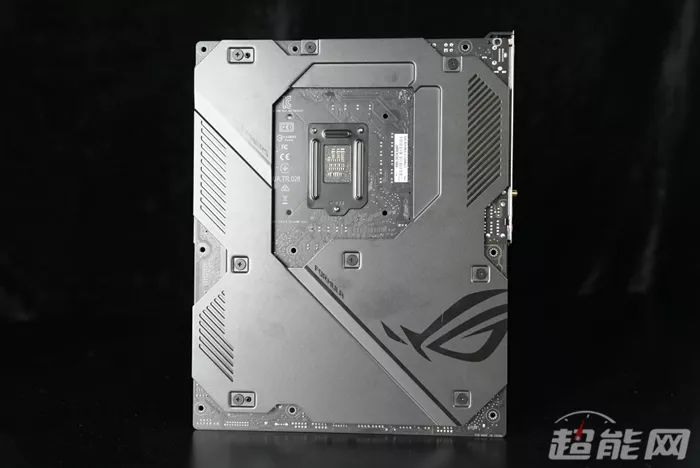

Maximus Formula系列主板的特点就是厚重、全面保护的背板，大家可以看到背板上面还有ROG Logo玩家之眼的标识，感觉非常酷。
主板的各个细节
混合水冷模组与第二代内存优化设计
华硕Z390系列主板采用Optimem II第2代内存优化设计，采用接地环带导通孔连接，有孔的屏蔽区提供了最短的返回路径，减少横向干扰，为了进一步增强全堆栈内存配置的超频余量，主板采用了高度定制的T-Topology布线，提供时间对齐的信号，之前华硕Z370主板可以在插满4根内存时让DDR4频率达到4133MHz，而Z390主板则可以进一步把频率提升到4400MHz或以上。

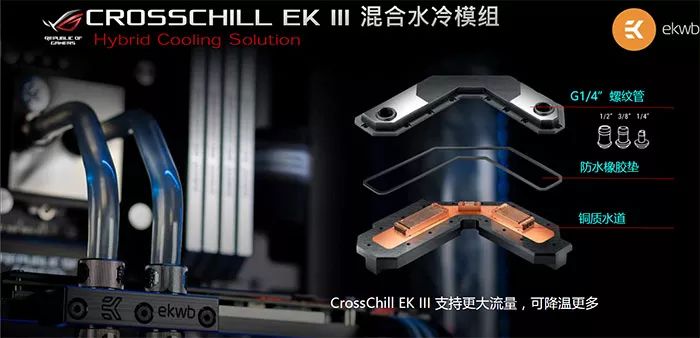

Crosschill EK混合水冷模组已经是华硕Maximus Formula的标配，M11F主板上使用的是最新的第三代产品，它采用标准的G1/4″螺纹管，可以兼容各种水冷头，内部有纯铜的微水道，新的水冷头支持更大的水流，可更有效的给供电模块降温。
一体式I/O背板

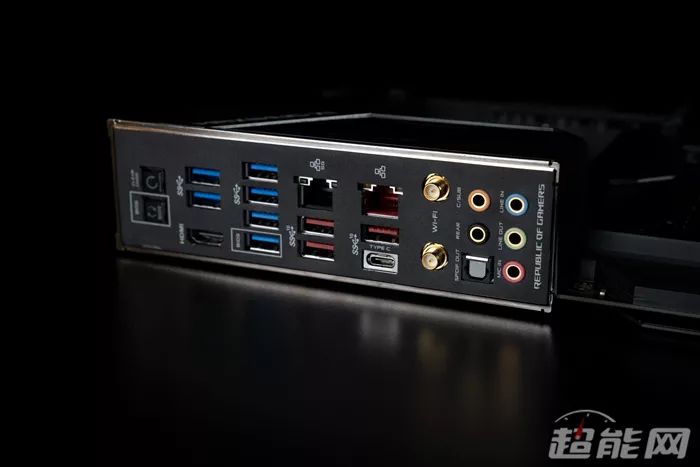

一体化I/O背板也是高端ROG主板必备的东西，除了让装机变得更为简单之外，还有比传统挡板更好的保护与防静电功能。
背板这里有5个USB 3.1 Gen2接口其中有一个是Type-C的，6个USB 3.1 Gen1，5个镀金的3.5mm音频接口，一个光纤S/PDIF输出口，有一个千兆Intel i219V网卡和一个Aquantia AQC111C 5G网卡，WiFi天线有两根，是最新的Intel 802.11ac Wi-Fi，支持2*2 MU-MIMO，带宽高达1.73Gbps，同时支持蓝牙5.0。
背板上那两个按键一个是CMOS重置按键，另一个则是USB BIOS Flashback按键，需搭配那个方框内的USB接口使用，使用时把BIOS文件改名成M11F.CAP并放到U盘里面，插入对应USB接口，按下USB BIOS Flashback按键等待期闪烁结束即可，这样刷BIOS时无需安装CPU和内存，只需要接好主板的24pin供电就能刷了，非常适宜应急时使用。

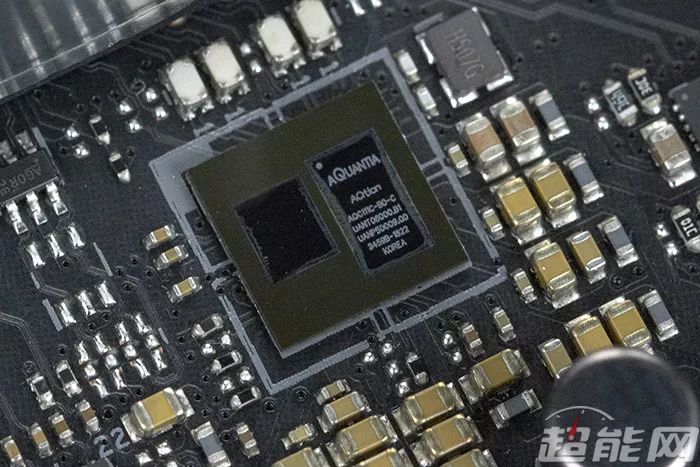

Aquantia AQC111C 5G网卡
主板存储与扩展

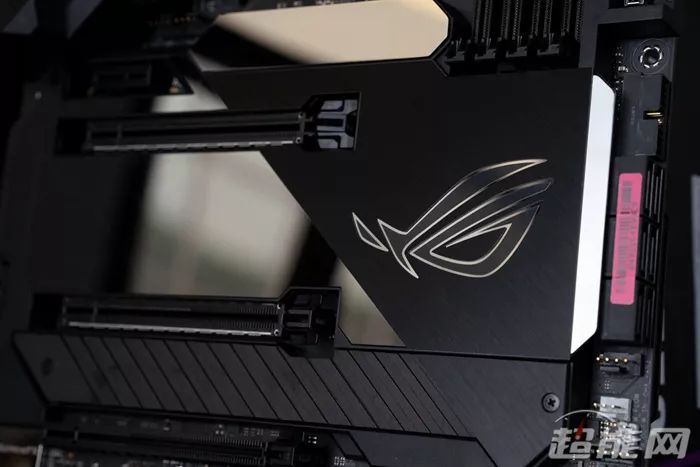

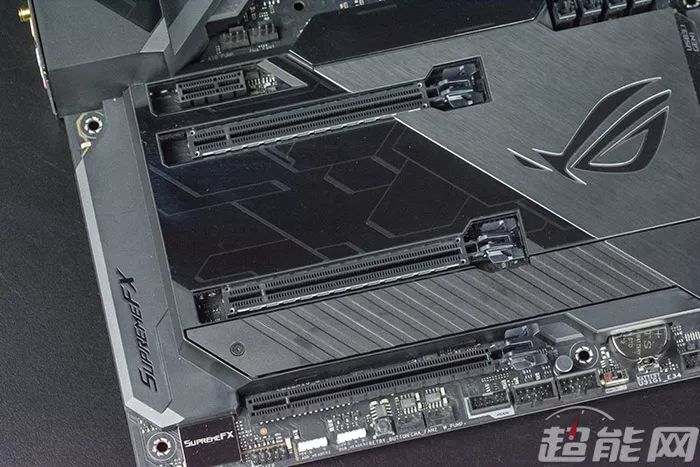

主板提供了三根PCI-E 3.0×16插槽，其中上面那两根是由CPU直接提供的，可以在x16或者x8+x8的模式下工作，它们有金属装甲进行加固，最下面那根是由PCH所提供的，带宽只有PCI-E 3.0 x4，另外还有跟PCI-E 3.0 x1插槽，也是由PCH所提供的。
两个M.2接口隐藏在主板的M.2散热片之下，M11F的M.2散热片设计简单了许多，不过用起来也更方便，拧开两边的螺丝就可以安装，左侧的接口是不支持SATA通道SSD的，右侧的可以同时兼容SATA和PCI-E，而且这两个接口也设计得相当巧妙，刚好能装下两个M.2 2280。

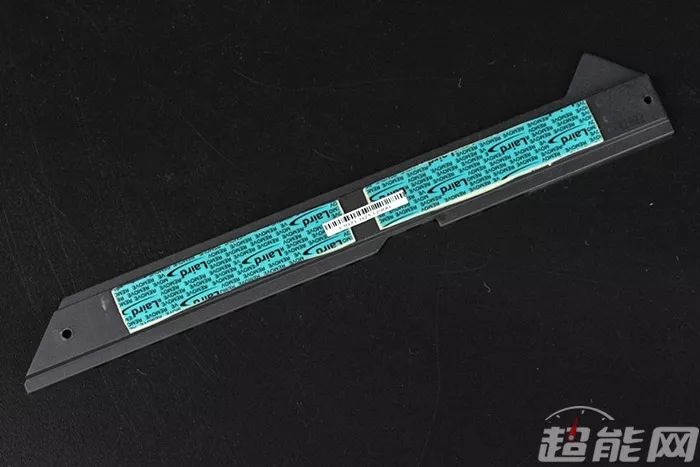

M11F主板的M.2 SSD散热片

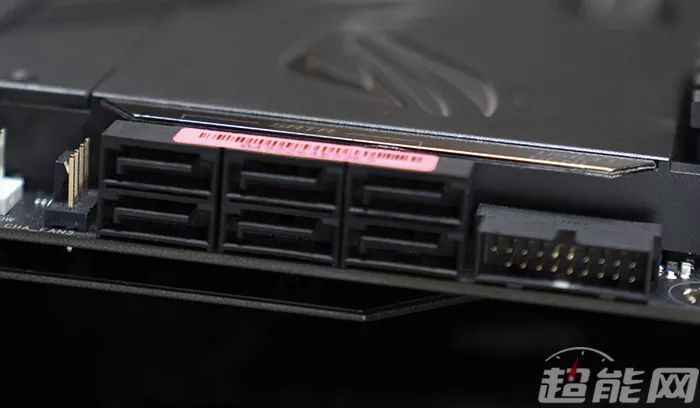

主板提供了6个SATA 6Gbps接口，旁边是前置面板的USB 3.1 Gen 1扩展口
主板供电设计

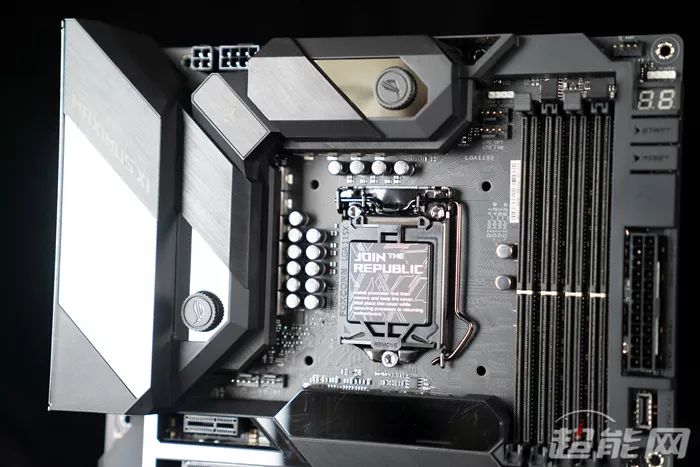

将CPU散热模块拆下后可以看到10相供电设计，其中8相CPU供电，2相核显供电，每相供电配备一个Vishay公司的SiC639 Mosfet，每颗可输出50A的电流，PWM主控是华硕定制的Digi+ EPU ASP1400CTB，电容是惯用的10K黑金电容，寿命为普通电容的5倍。

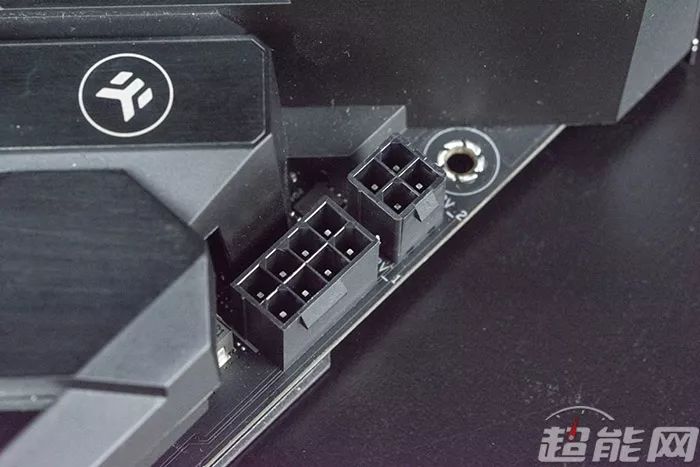

CPU供电接口是8pin+4pin的
SupremeFX 音效

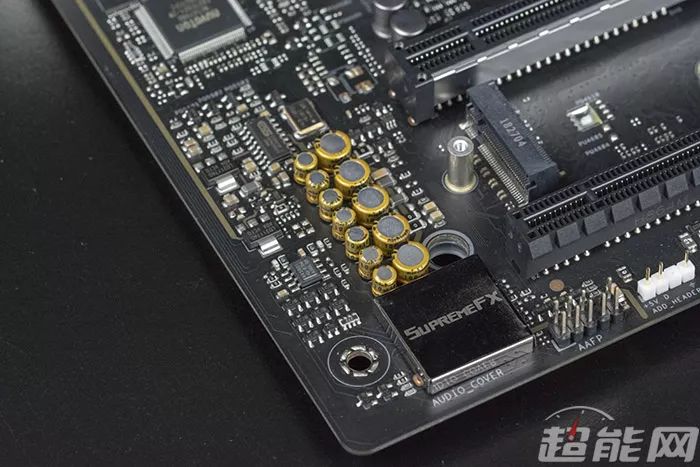

音频电路位于主板右下角的独立PCB空间上，采用SupremeFX S1220音频芯片，有金属EMI屏蔽罩所包裹，使用了专业的尼吉康音频电容、Sabre Hi-Fi ES9023P转换器、德州仪器RC 4580放大器，共同实现113dB的信噪比，支持场景针对性的管理工具Sonic Studio 3和声波雷达Sonic Radar 3，前者是可以为系统提供一站式的音效管理，包括为音乐、电影、游戏和通讯微调音效，后者自然不用多说，我们在游戏中常见的声波雷达就是此物，在游戏中可以为玩家标识主要的声源，虽然对于那种极其考验反应时间的游戏不太管用，但是如果反应时间可以宽松一些，那么这会非常有用。
主板上的各种按键与接口

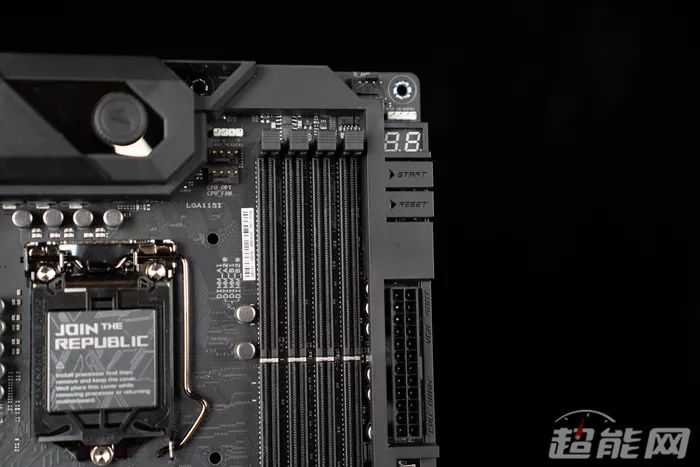

华硕的主板自然支持Aura RGB神光同步功能，M11F主板拥有两个4-Pin RGB接口，以及两个3-Pin可编程RGB接口，其中一组位于主板的左上角，这里还有Debug LED灯和电源开关和重启按键。

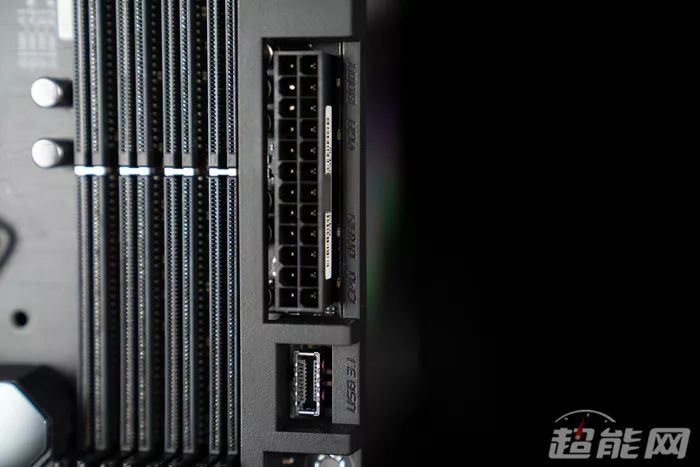

24pin供电接口旁边还有建议Debug LED，旁边是前置USB 3.1 Gen 2扩展接口

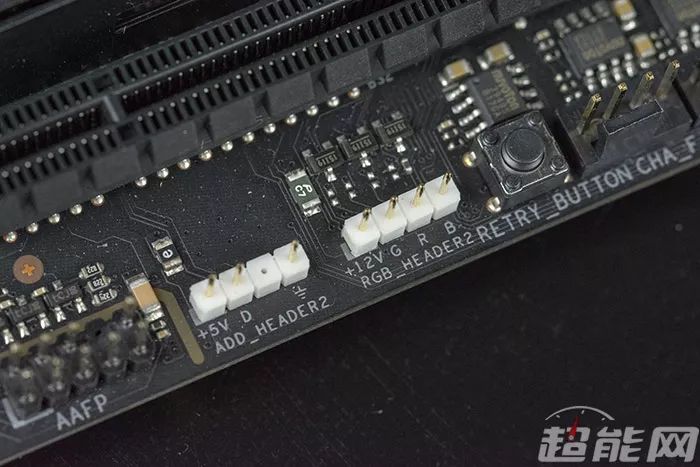

另外一组RGB扩展口在主板底部，旁边是Retry Button则是给玩家超频失败后而且重启键也失效时使用的，按下它后就可以完成一次断电操作，这样玩家就不用去拔电源了。
MemOK！功能升级到第二代，从以前的按键变成现在的切换开关，以前内存出现故障后要打开机箱侧盖按下MemOK！按键，现在只需要把开关拨到“on”那边主板就会在内存出现问题时自动解决它，第二代MemOK！功能有自动记忆再训练算法允许在后编码错误的情况下更容易的启动系统，会尽可能的保留内存的高频设置。

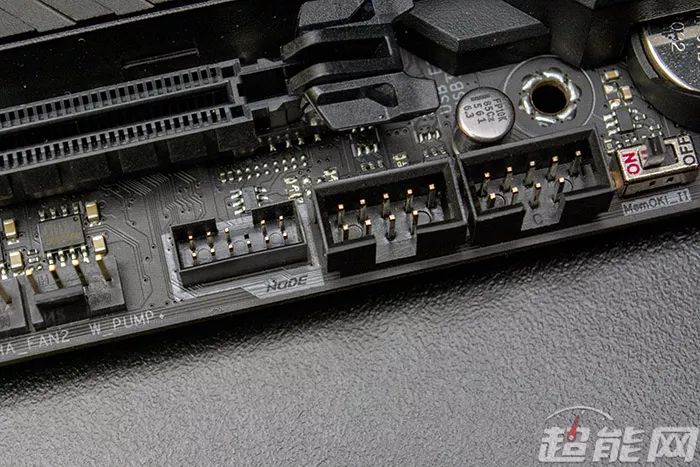

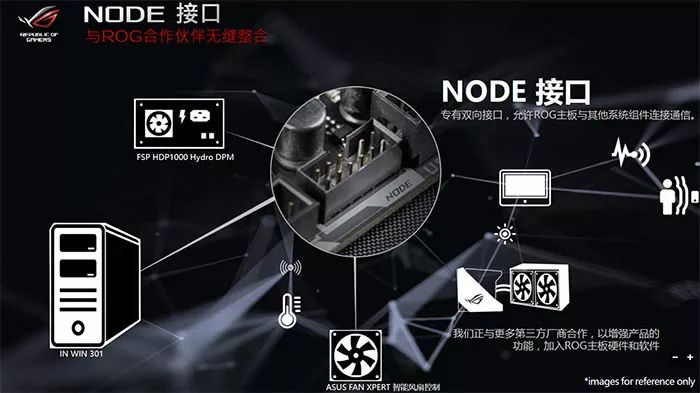

NODE接口是这一代ROG主板新增的，它允许ROG主板和其他系统组件连接通信，比如可以与机箱的OLED显示屏连接，显示POST代码、系统状态或者自定义个性徽章等，也可以电源连接监控电源的输入输出状态，还可以通过AI Suite控制电源风扇速度，目前华硕正在与更多第三方厂商合作，让更多的产品支持这个接口。
主板灯光与第二代LiveDash OLED

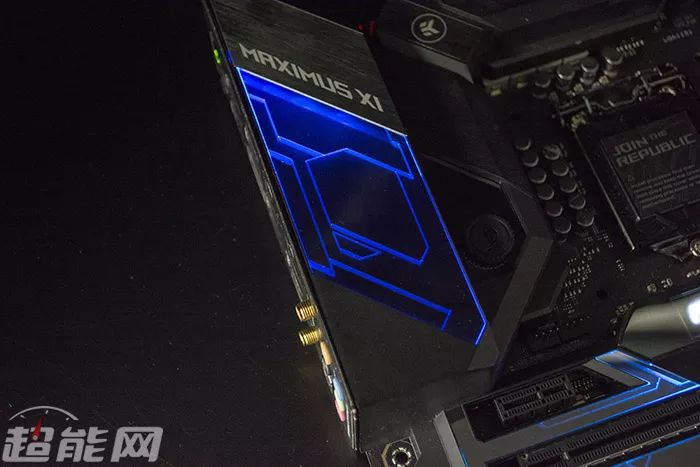

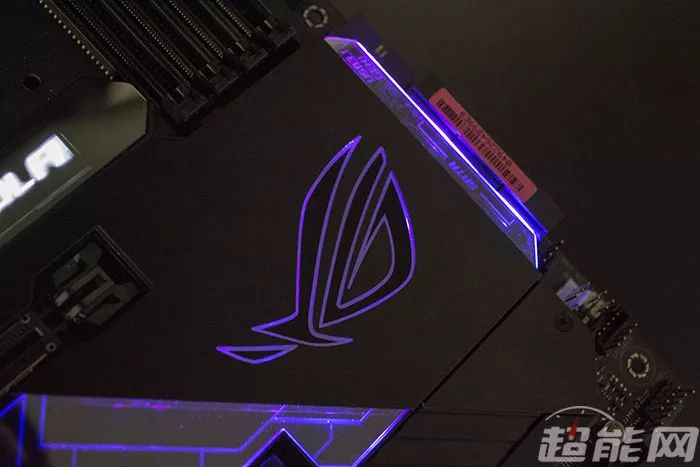

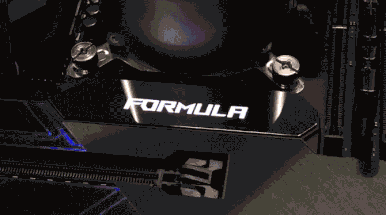

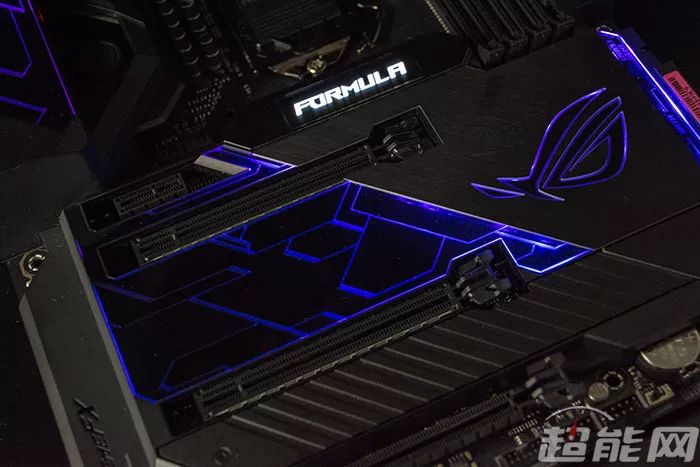

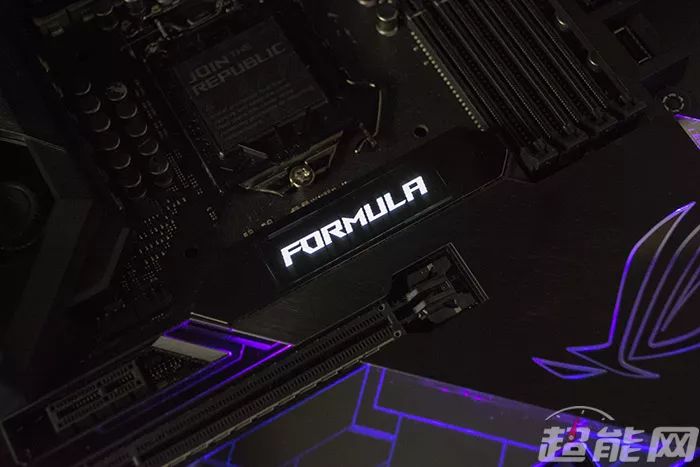

与上一代M10F主板相比，M11F主板增加了许多灯光，而且灯光不像别的品牌主板上面的灯光那么刺眼，M11F主板上的灯光亮度并不算高，然而整体感觉相当的高雅漂亮。
M11F主板上的LiveDash OLED已经升级到了第二代，屏幕更大分辨率更高，所以上面显示出来的文字与画面会比第一代LiveDash OLED更加的平滑，它可实时显示系统信息和自定义图形，在开机的时候LiveDash会取代传统的Debug LED，显示主板自检过程，如果出错的话会显示是那个地方有问题，进系统后默认是显示CPU的内核温度，可以使用对应软件更改屏幕显示内容，相当方便。

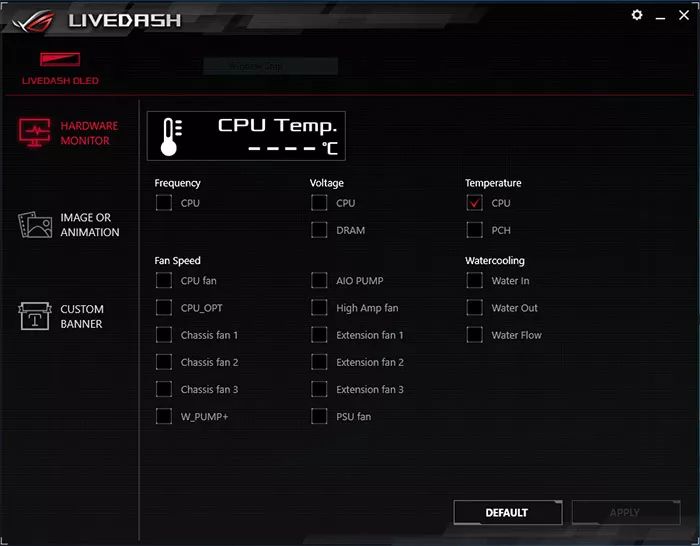

这是搭配的LiveDash软件，大家可以在软件里选择LiveDash OLED系统仪表盘上的显示数据，可以显示CPU的频率、CPU/内存电压、CPU/南桥温度、各种风扇信息与水冷系统信息。

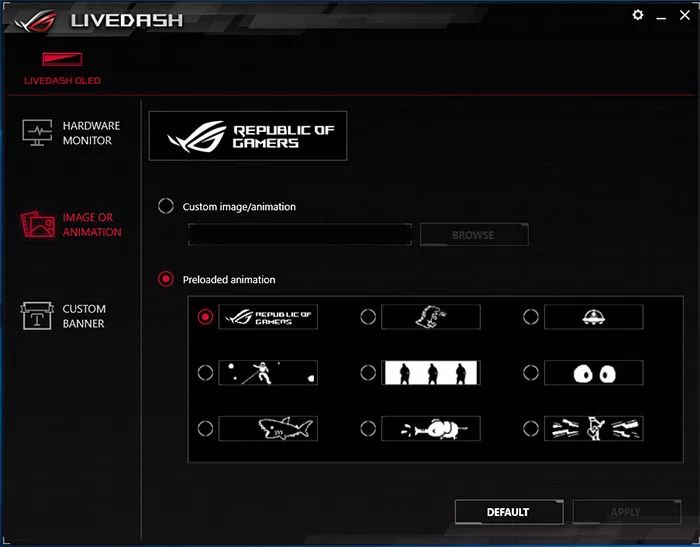

当然也可以选择在LiveDash OLED系统仪表盘上显示动画，软件内置了7个动画效果，你也可以自定义显示的动画。
也可以输入自定义文字在LiveDash OLED上面显示，不过目前只支持英文，下面是这个小窗口的展示：
全新的AI智能超频功能

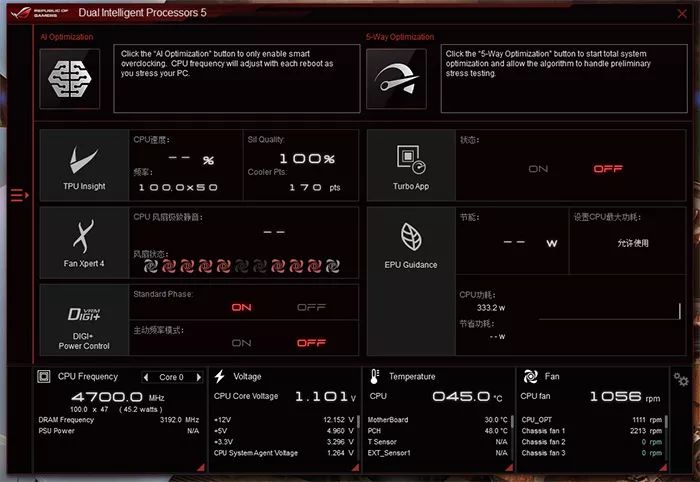

AI智能超频是华硕Z390全新加入的功能，它可以自动评估CPU的体质超频能力和用户所使用的散热器的散热能，开启后它会不断的评估CPU能达到最佳频率和到达那个频率的电压，开启这个功能的时间越长得出的结果就越准确，最终结果会近似于通过人手反复调校所得出的频率和电压。
其实即使不想用软件的自动超频功能，也可以利用它看到达到指定频率所需的电压是多少，对喜欢手动超频的玩家来说这个也是非常有用的功能。

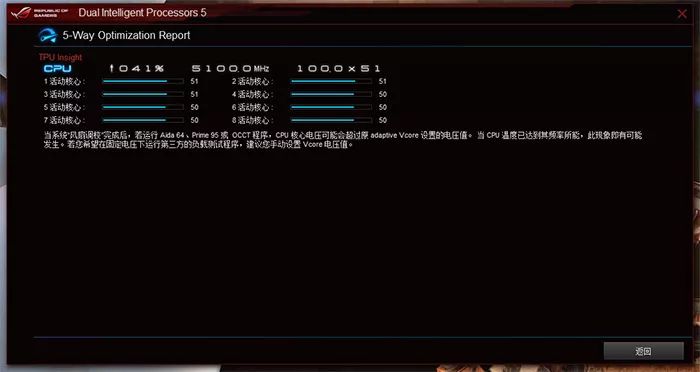

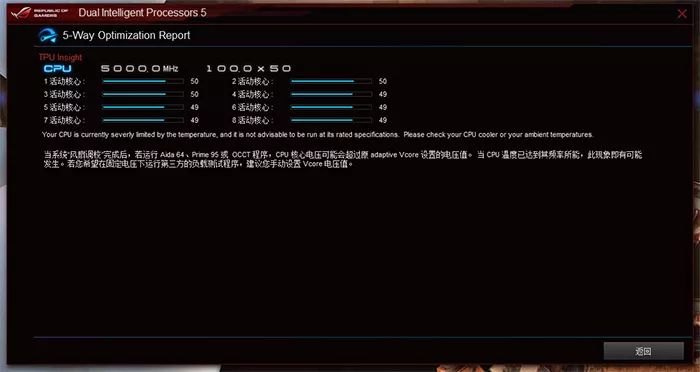

第一次启动后主板会把Core i9-9900K的4到8核睿频频率设置为5GHz，1到3核的睿频频率设置为5.1GHz，它也会告诉你如果你要运行第三方的压力测试的话建议手动设置CPU电压。
我当然没听它建议然后拿这个设置去跑AIDA 64的FPU测试了，结果就是蓝屏，重启后软件会自动降低频率电压让超频边度更为稳定。
第二次软件设置是1到3核睿频5GHz，4到8核睿频4.9GHz，这次就稳定很多了
主板BIOS介绍
其实华硕主板的BIOS设计已经非常成熟，基本上在易用性、直观性和功能的强大方面都已经做的很深入，其实优秀的BIOS设计就应该是这样：信息显示足够直观，对于简单的操作，用简单的功能就能做到，而对于细节的功能，可以通过强大的功能实现。其实华硕PRIME、Strix、ROG Maximus系列主板的BIOS是一脉相承的，依然是书签式的左右标签分页设计，从左到右分别是收藏夹、概要、Extreme Tweaker、 高级功能、平台监控、启动顺序和其他工具，从普通用户的角度来说，你最常用的应该是概要、Extreme Tweaker这两个分页，前者可以查看设备的很多信息，而后者是给处理器、内存设置超频、电压的场所。

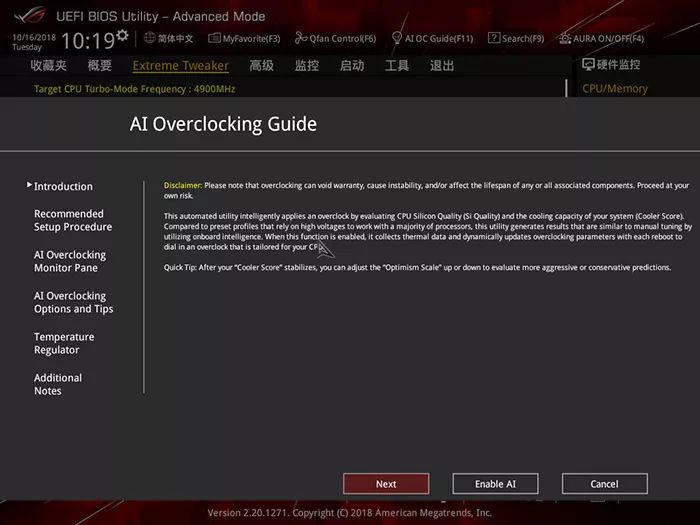

M11F主板可以按F11进入AI智能超频设置，点击“Enable AI”就可以开启此功能

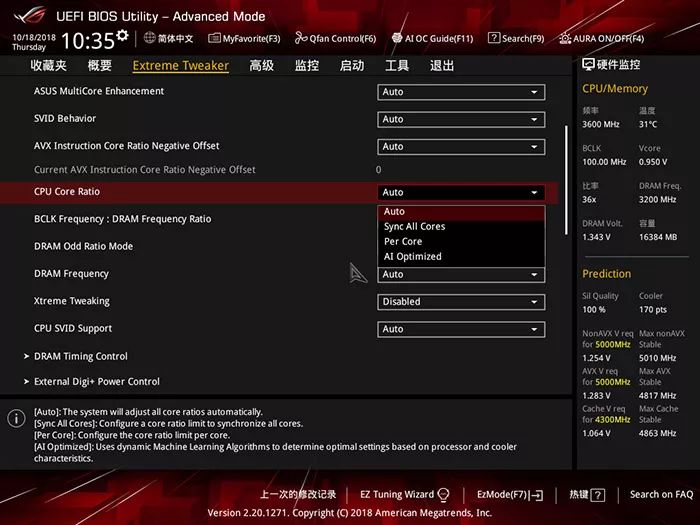

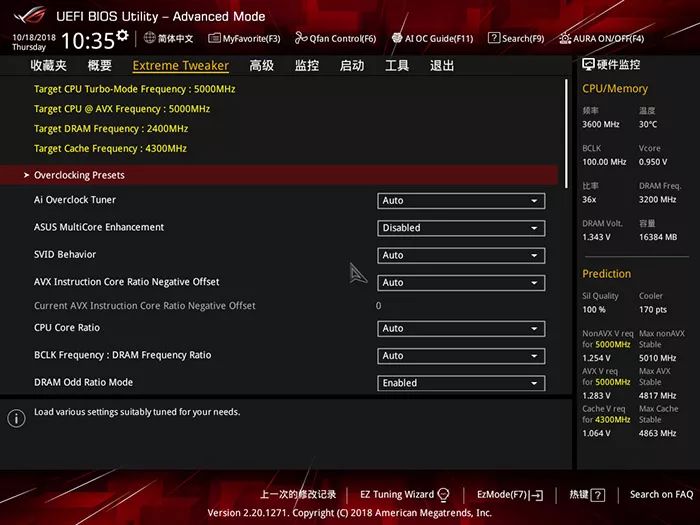

其实在“Extreme Tweaker”菜单下的“CPU Core Ratio”下也可以开启AI智能超频，其实大家注意下BIOS界面的右下角，这里是华硕Z390主板和Z370的BIOS最大差别，Z390主板会在这里显示如果开启AI智能超频后的超频结果，Sil Quality就是CPU的体质，数字越大就代表CPU体质越好，Cooler就是主板检查到的散热器散热能力，下面则会显示主板的AI推断出来超频可达到的最高频率。

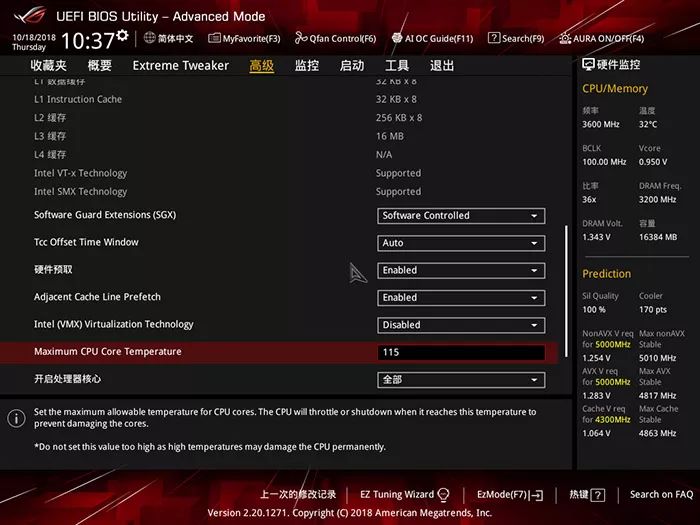

另外要说的一点就是别以为第九代酷睿换内部导热材料从硅脂换成了钎焊温度表现就很好，不超频时确实不错，然而毕竟八核的发热摆在那里，要全核超5GHz不是那么简单的，超频时最好把高级菜单下的CPU设置内的最大CPU核心温度限制设置成最高值，这样超频时才容易成功。

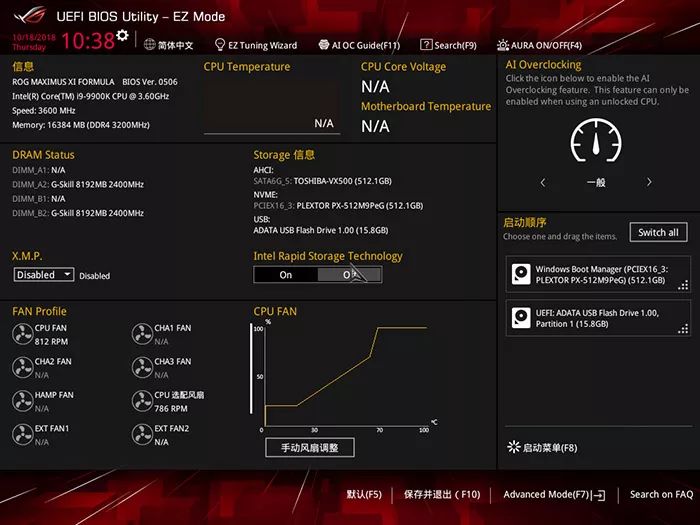

别的就和以前的ROG主板没啥区别了，这是BIOS的简易模式，在这里也可以开启AI智能超频功能

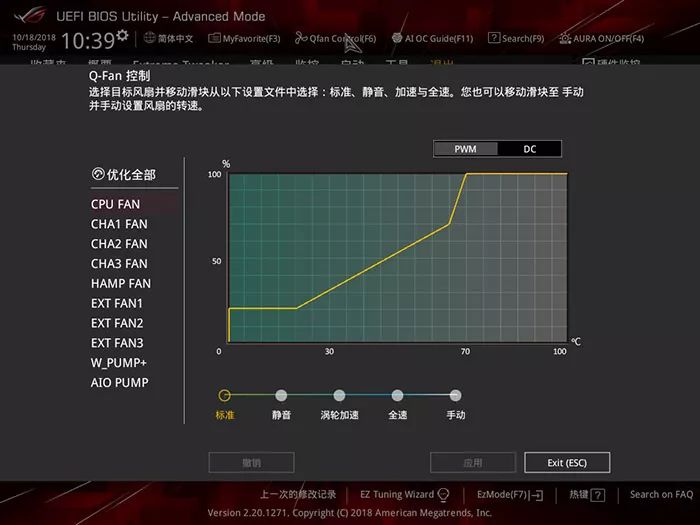

超频时最好把CPU风扇设置为手动全速
超频测试

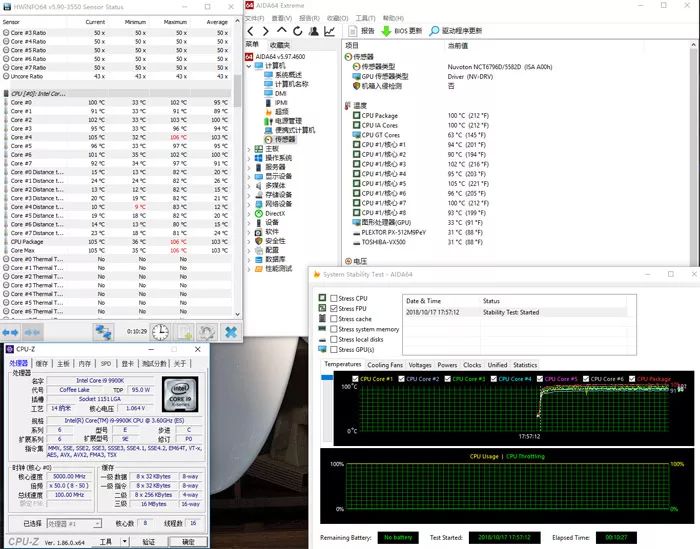

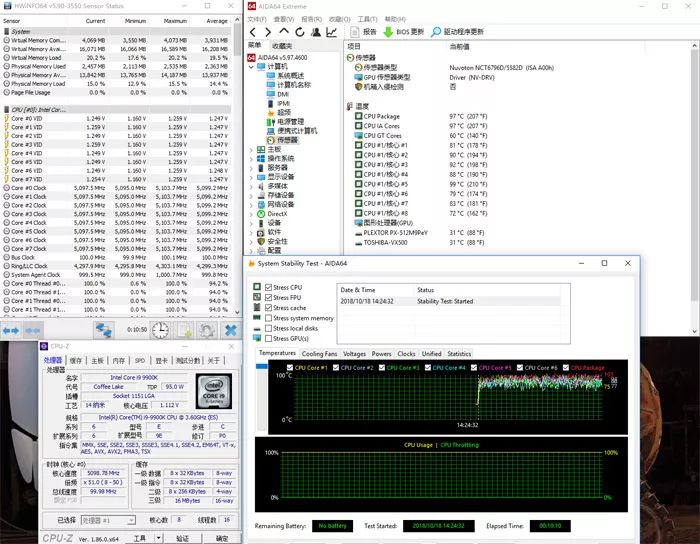

Core i9-9900K在M11F主板上全核超5GHz是没有什么问题的，我们手头这颗要把电压提到1.25V，可通过AIDA 64 FPU烤机测试，大家注意一下烤机时CPU核心的温度，基本上都是90℃~100℃，所以说不把CPU的温度限制提高是很难成功的，然而这对散热器也是一大考验。
频率提到5.1GHz后电压需要加至1.3V，然而这时已经不可能通过FPU烤机测试了，如果把CPU、FPU和cache这三项都钩上的话来烤机还可以。另外跑5.2GHz入系统是可以的，然而跑个R15测试都会死机。
全文总结
华硕ROG Maximus XI Formula主板确实是一款相当棒的产品，要外形有外形要功能有功能，镜面的装甲相当的漂亮，通电亮机后点灯光也很优雅美观，第二代LiveDash OLED使用了更大的屏幕，分辨率也增加了不少，上面显示的图形和文字变得更为平滑，背板的金属背板除了好看之外还有相当好的保护功能，能有效的防止主板弯曲变形，整体外观比上代的Maximus X Formula好看多了。
AI智能超频功能是主板的一大卖点，可以自动侦查CPU的体质和用户所用的散热器效能，实现最好的超频效果，有了它既是普通的小白用户也可以把CPU提升到一个比较高的频率并且稳定运行，老手也可以用它来查看CPU的体质，看下要用多少电压才能达到目标频率。
主板还配备了面向未来的Aquantia 5G网卡和Intel Wireless-AC 9560 2*2 Wi-Fi，虽然这些设备现在看起来没太大优势，然而他们是未来下一代的网络设备，买主板的时候不光只考虑现在也得为将来做打算。
华硕ROG Maximus XI Formula主板售价为3999元，上市价和上代产品维持一致，如此高端的主板卖这个价也在预计之中，根据华硕的定义Formula系列是顶级的游戏主板，而Extreme和APEX才是专门针对极限超频的，M11F作为一款游戏主板来说确实是顶级的，超频能力其实也很好，一般的风冷和水冷表现都不差，搭配Core i9-9900K的话绝对是一套顶级的游戏平台。
