大家在看往年队伍的图纸的时候，是不是会发现有些学校的作品标题栏里有些不一样？对，就是存在于校名前面的校徽，有些甚至还有队徽。那么这样的CAD格式的校徽/队徽是怎么样生成的呢？
谁说要自己画的？来，你来画一个
通过光栅图矢量化就可以实现将图片转化成CAD可识别的格式，这篇推送就给大家一步一步讲解，文末提供相关资料。
完成这个任务只需要用到一个矢量小软件：r2v32（大小只有4MB）。通过该软件自动识别校徽/队徽边缘再将其转化成.dxf格式的文件。软件无需安装，解压直接可以使用。

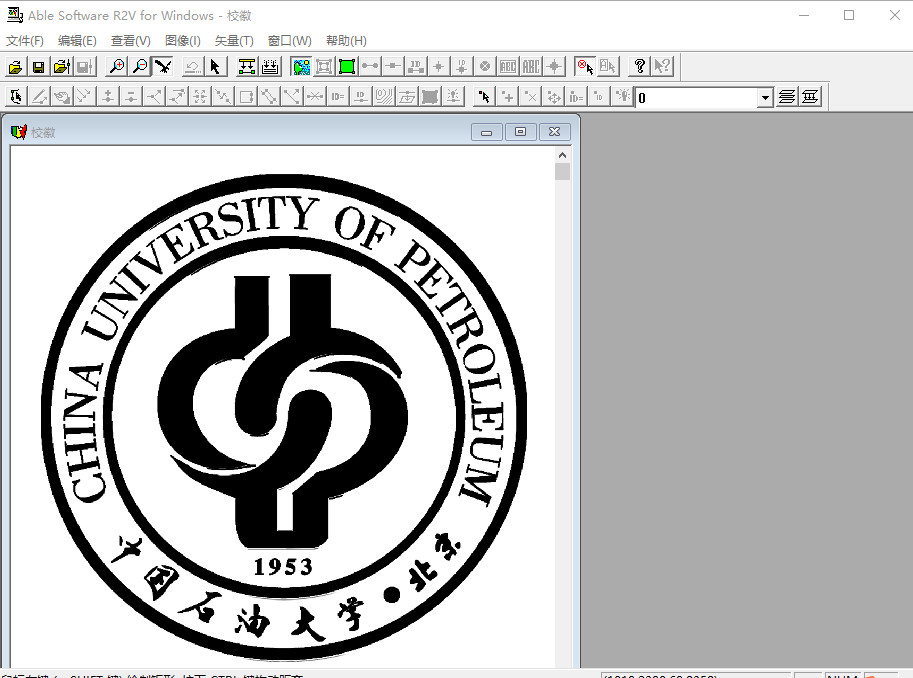

首先打开软件导入校徽图片，注意图片大小和颜色对比度，可以先处理成黑白色。

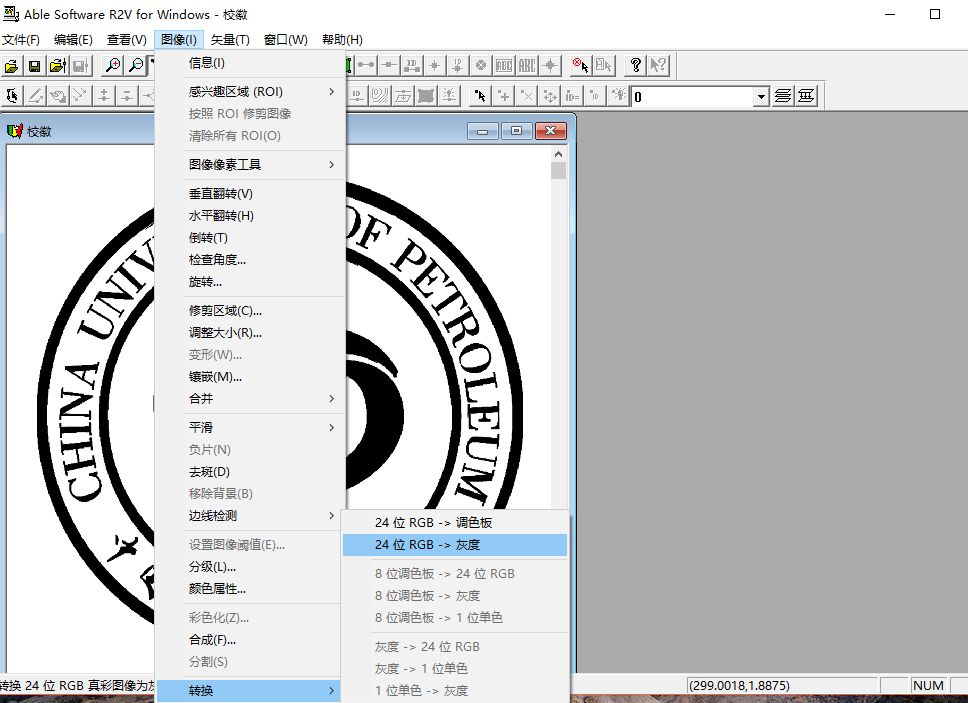

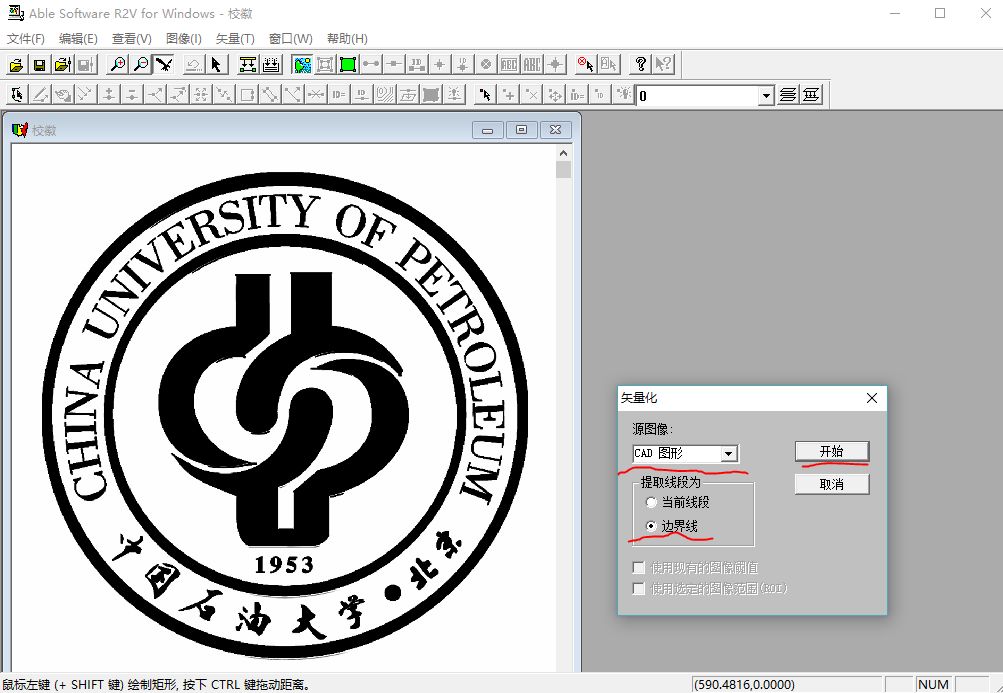

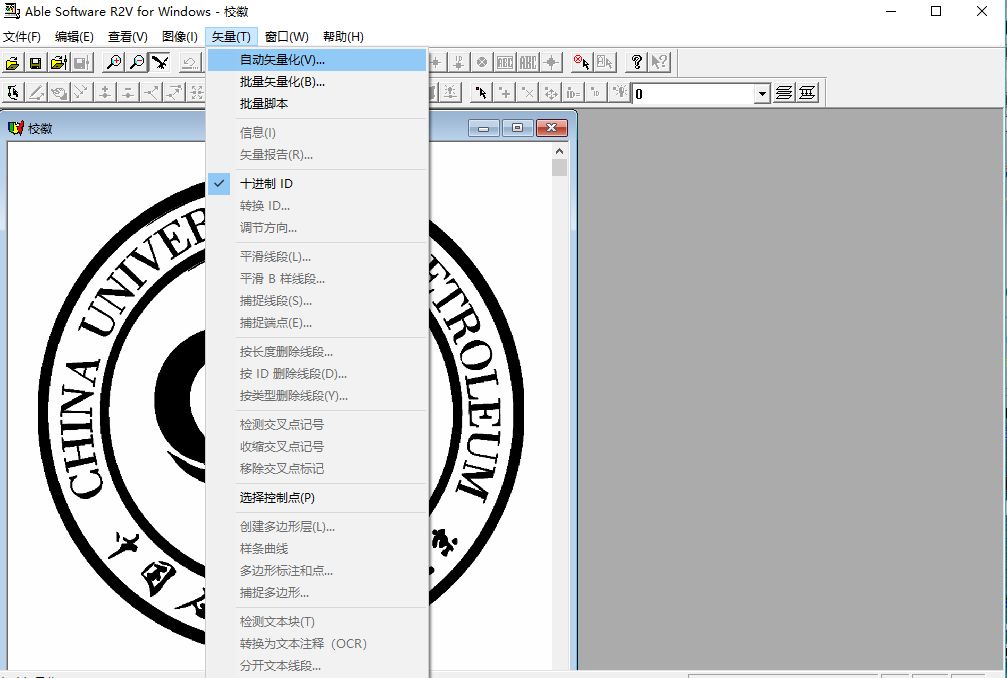

第二步，如图所示，先点击“图像→转换→灰度”，再点击“矢量→自动矢量化”，弹出选择窗口后选择“CAD图形”和“边界线”，这样就可以成功识别出校徽/队徽的边界路径了。

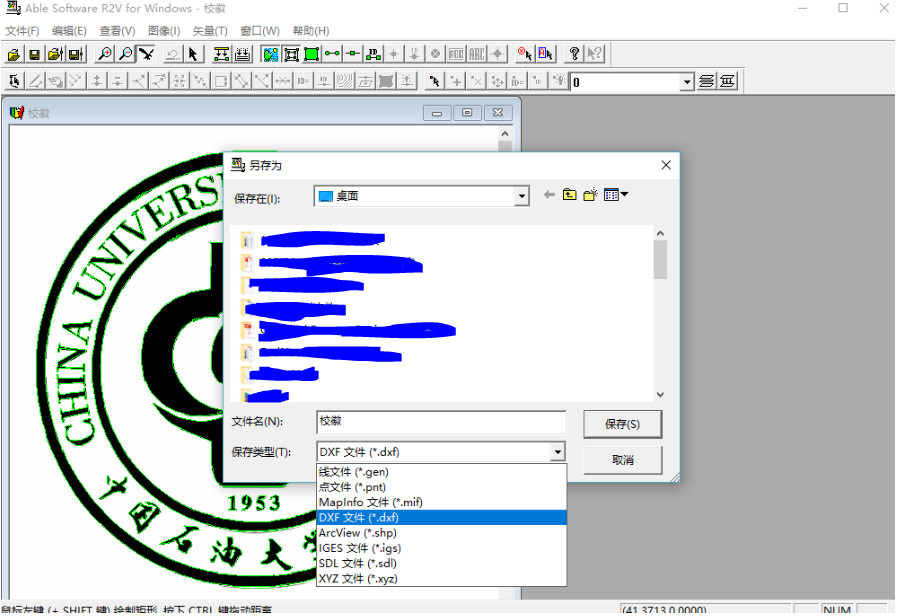

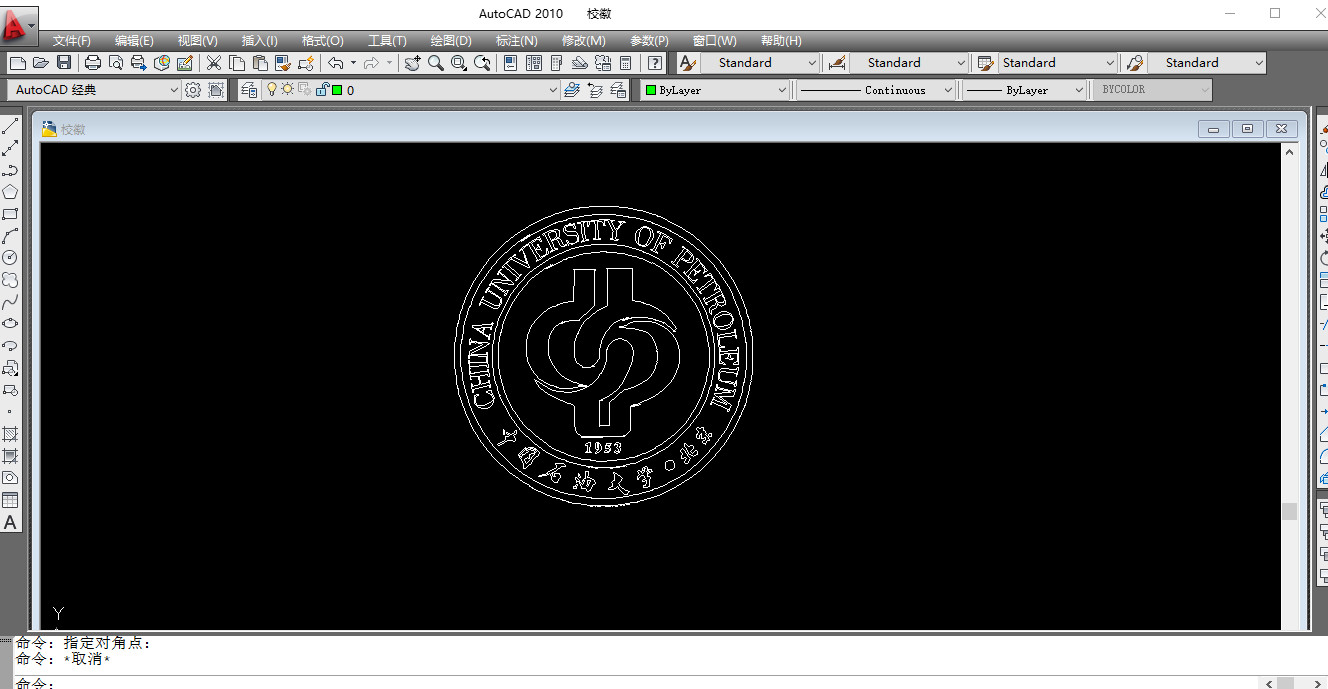

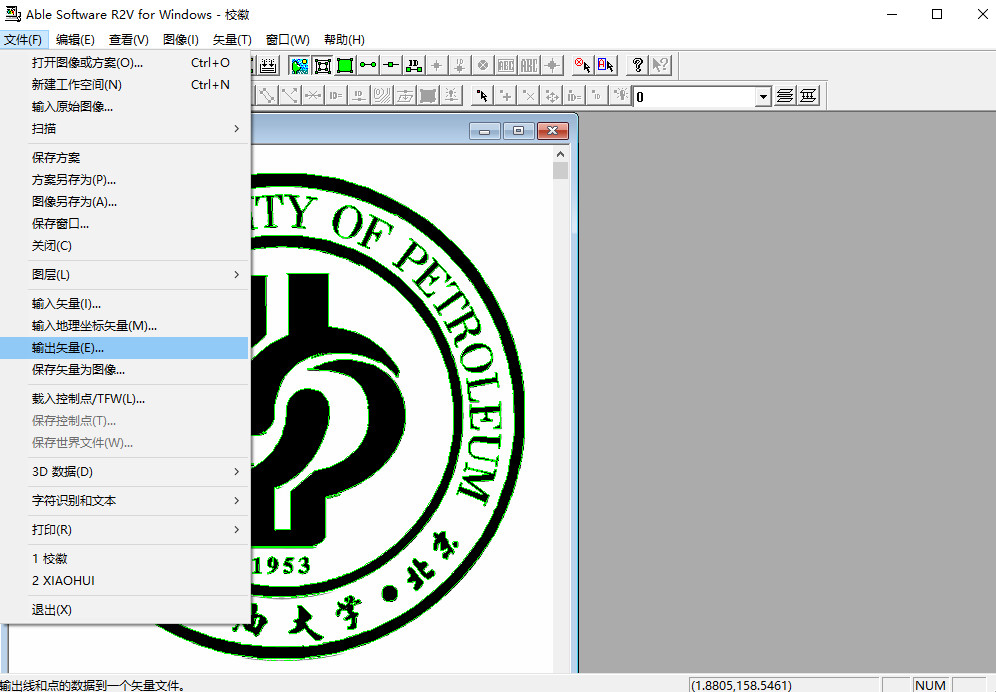

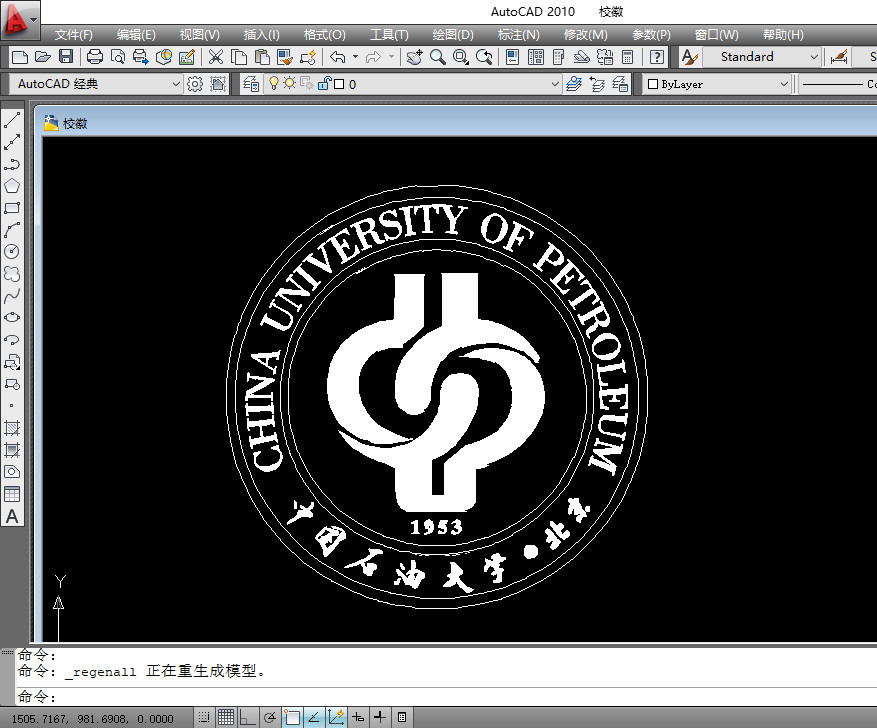

最后一步，点击“文件→输出矢量”，保存为.dxf文件，最后用CAD打开文件，大功告成！

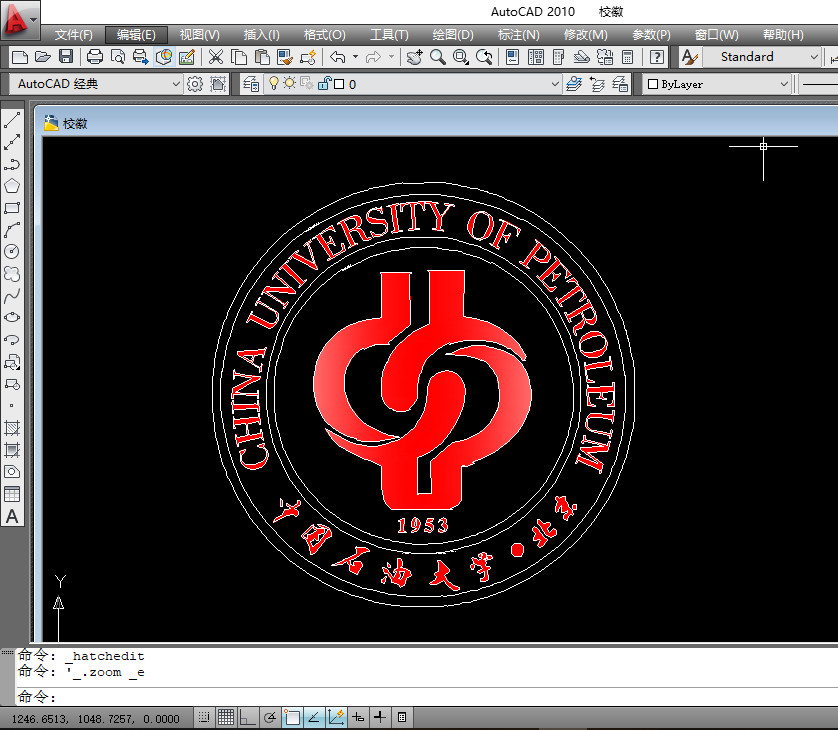

当然你可能觉得只有边界显得太单薄，很简单，通过CAD的填充图案功能就可以解决了，如果你还觉得不够炫酷，那就只能让纯色/渐变色填充出马了！
学会这一招，以后你也可以在PFD、P&ID等图纸当中添加LOGO了。当然，以上其实只是一些点缀而已，重要的还是图纸的规范性和准确性。教学结束，自然不能让你们自己去网上找资料，公众号后台回复“校徽”即可获取相关软件资料。最后送CAD一句话结束本期推送。
