不止有一个人问过这样的问题:CAD不知道怎么菜单和工具栏都不见了,但可以正常启动,而且可以输入命令,但大多数人离不开菜单和工具栏。

今天网上又有人问到这个问题,他用的是AUTOCAD 2014版,他发了一张截图,如图所示。

缓存文件可以删除吗_缓存文件怎么找到_cad缓存文件

遇到这类问题的不仅有用AUTOCAD,用浩辰CAD也会遇到同样的问题,虽然遇到这种问题的人并不多,我还是想讲一下出现这种现象的原因是什么?怎么能解决这个问题?

了解出现问题的原因

早期版本CAD的菜单和工具栏是通过*.mnu文件定义和加载的,因此当时提供了一个MENULOAD的命令,可以加载和卸载菜单文件。到了CAD高版本,增加了RIBBON面板,界面更复杂了,MNU文件不能满足要求了,升级成了CUI文件,界面加载命令也变成了CUILOAD,但MENULOAD仍保留了。到后来版本CUI变成了打包压缩的CUIX文件。也就是高版本的界面文件是acad*.cuix,浩辰CAD则是gcad*.cuix,其他类似的CAD有些还不支持CUIX文件。

为了了解出现问题的原因,我们就看看怎么能让正常的界面变成跟截图中一样的效果。

1、卸载界面文件。

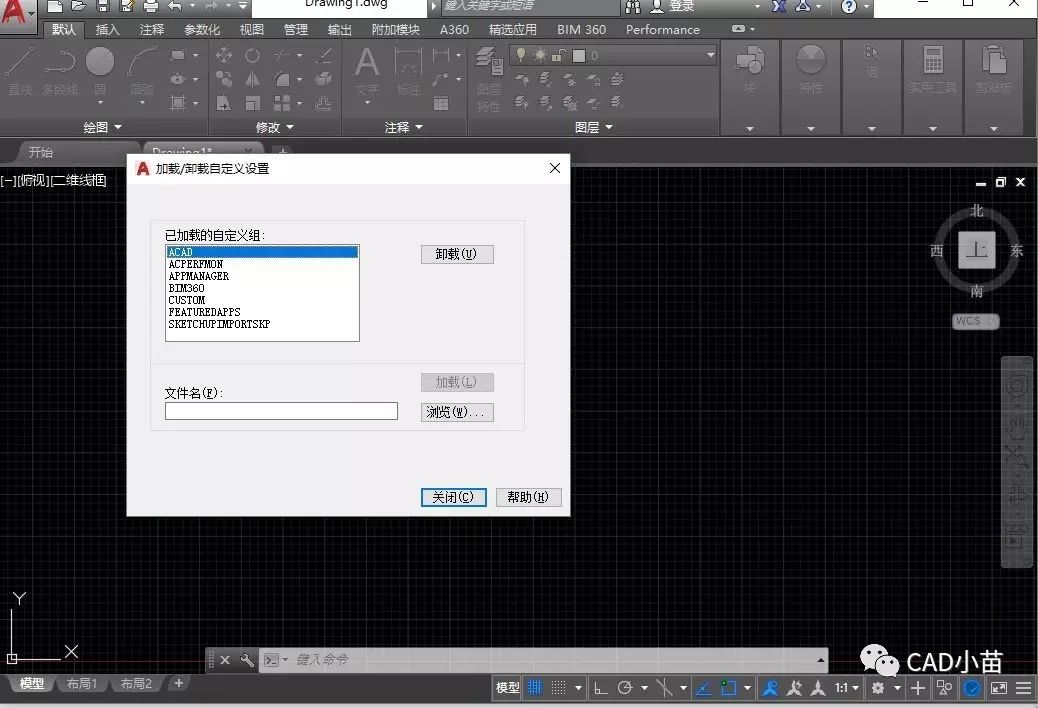

输入MENULOAD或CUILOAD命令,回车,打开加载/卸载自定义设置对话框,如下图所示。

缓存文件怎么找到_cad缓存文件_缓存文件可以删除吗

我们可以看到对话框中有多个已加载的自定义组,其实这些自定义组都在一个界面文件:ACAD.CUIX里,所以不用选择,直接单击卸载按钮,就可以将这些全部卸载掉。如果你安装了扩展工具,扩展工具是一个独立的CUIX文件,名称应该是:EXPRESS.CUIX。

单击卸载按钮后,对话框左侧列表中的一些自定义组就会消失,单击关闭按钮后就会发现命令面板都消失了,如图所示。

缓存文件可以删除吗_缓存文件怎么找到_cad缓存文件

2、修改选项对话框中自定文件的设置

MENULOAD命令太长了,其实在选项对话框中修改设置也可以达到同样的效果。

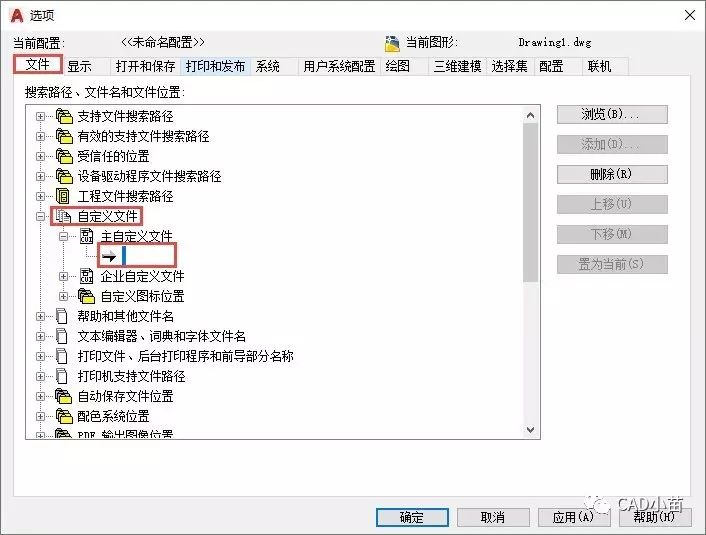

输入OP,回车,打开选项对话框,单击“文件”选项卡,在其中找到主自定义文件的设置,如果主自定义文件是空的,工具面板同样会消失。

cad缓存文件_缓存文件可以删除吗_缓存文件怎么找到

通过上面两种方式我们知道了界面中菜单、工具栏、命令面板消失的原因,就是CAD的界面文件被卸载或设置为空了,至于为什么会出现这种现象,原因也不是很明确,可能会有下面几种原因:不小心将界面文件卸载或删除了;软件卸载重装后注册表出现混乱,导致CAD启动没有找到界面文件;界面文件被以外损坏,导致无法正常加载,等等。

解决办法:

既然知道了问题的原因,问题的解决方法就不言自明了,就是重新设置好或加载正确的自定义文件。

出现上述问题可以首先尝试一下重置配置,这种操作比较简单,如果不能解决问题我们再尝试其他方法。

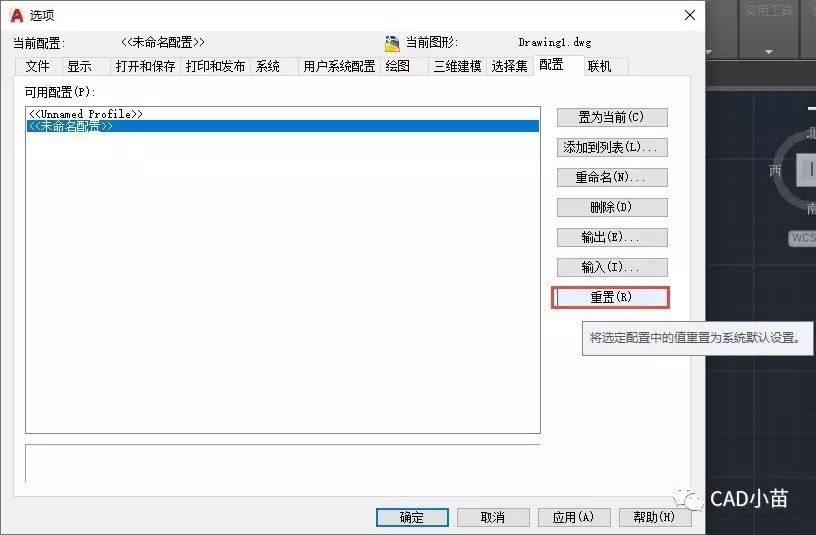

输入OP,回车,在选项对话框中单击配置选项卡,在配置选项卡中选择一个配置,默认为:未命名配置,单击重置按钮,如图所示。

cad缓存文件_缓存文件怎么找到_缓存文件可以删除吗

如果这样不行,就需要尝试手动加载自定义文件。要加载自定义文件,我们首先要知道要加载的自定义文件在哪儿。

CAD起作用的自定义文件在当前用户的APPDATA目录下,目录层级非常深,我数了数,有九层,如下图所示。

缓存文件怎么找到_cad缓存文件_缓存文件可以删除吗

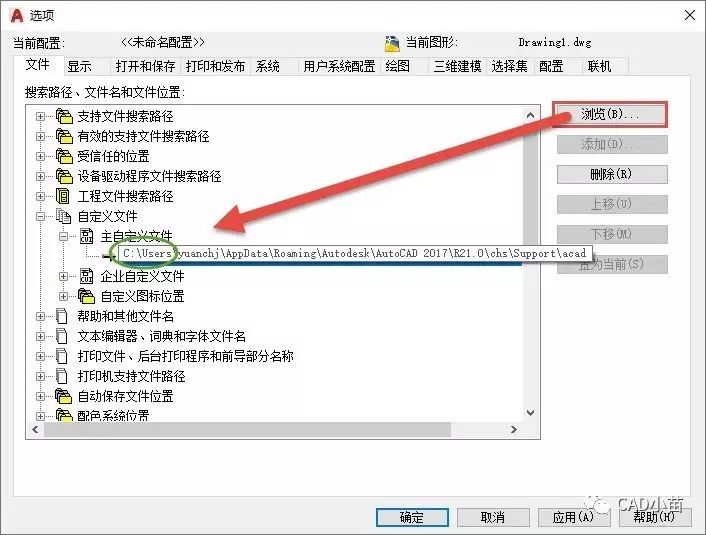

用MENULOAD或CUILOAD对话框中点浏览按钮加载自定义文件,如果注册表没有问题,会自动定位到当前用户名录下的AUTOCAD的支持路径。在选项对话框中通过浏览设置自定义文件的时候,就需要自己一层层去找这个文件了。需要注意的是中文操作系统资源管理器中有些显示为中文的文件夹,比如“用户”实际文件夹是user,如下图所示。

缓存文件可以删除吗_cad缓存文件_缓存文件怎么找到

不同的版本位置基本类似,只是版本号不同,大家如果找不到这个路径,可以在C盘搜索一下acad.cuix。

加载界面文件后仍不正常

如果%appdata%目录中的acad.cuix加载然后仍然不解决问题,则可能是此文损坏了。出现这种情况,我们可以到CAD安装目录下去找自定义文件的备份。

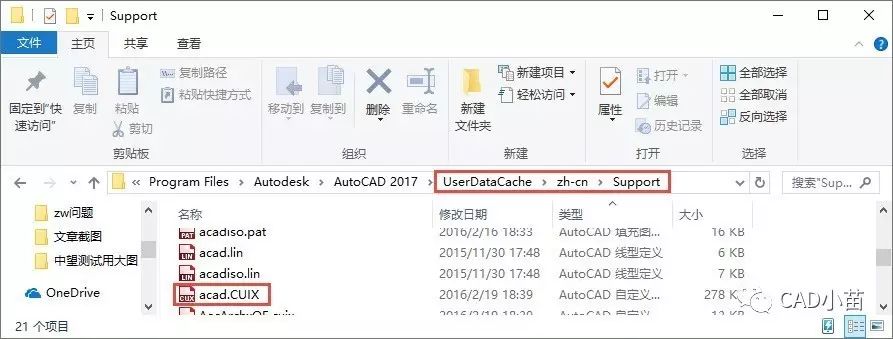

在CAD安装目录下将APPDATA中的使用的文件都做一份备份。软件将一些支持文件放到当前用户的APPDATA目录下,是因为这些文件可能会在设置界面或软件的时候被修改,因此需要放到一个有读写权限的目录下,放到APPDATA目录下可以保证即使用户不是管理员,软件也可以正常运行。CAD放到这个目录下的文件包括界面文件、线型文件、填充文件、工具选项板、打印样式表文件等,正因为这些文件可能被修改,CAD为了恢复原始设置,在CAD安装目录下备份了一份,备份文件的文件夹就叫:UserDataCache,自定义文件就在此文件夹下面的zh-cnSupport文件夹中,zh-cn表示中文简体,如下图所示。

cad缓存文件_缓存文件怎么找到_缓存文件可以删除吗

除了自定义文件出现问题外,如果你不小心将CAD其他支持文件改坏了,也可以尝试到这里找一下备份的文件。

结合一些网友提到的界面显示不正常的问题,简单介绍了自定义文件的加载卸载,以及自定义文件所在的文件夹。

以上技巧适用于AUTOCAD和浩辰CAD,浩辰CAD的自定义文件名和路径不太一样,其他同类的CAD如支持MNU文件,也可以用MENULOAD加载卸载界面。
