第一种方法:

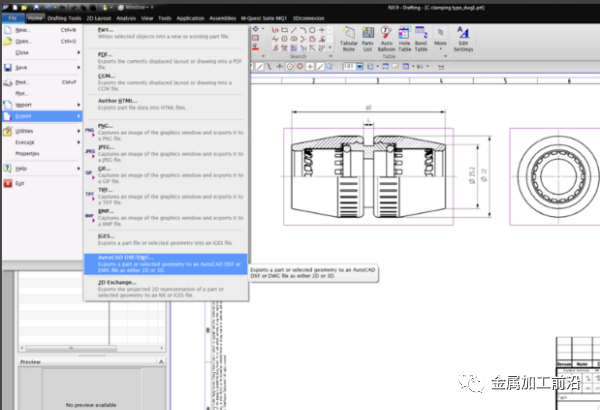

1、点击文件菜单中的Export→AutoCAD DXF/DWG…,弹出CAD格式转换窗口。

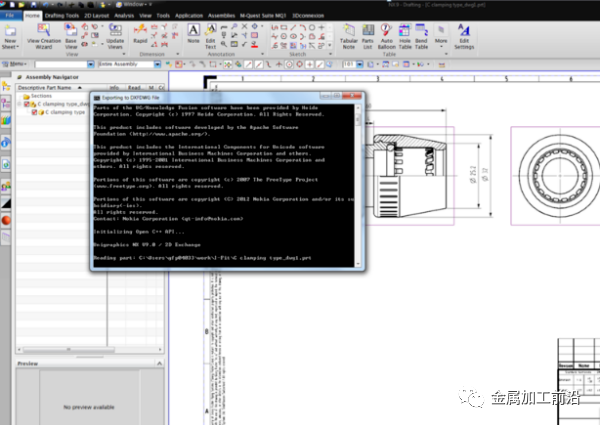

2、2D转换类型中,又分model和layout两种,先介绍model。选中后点击finish,进行转换,这个过程中会有脚本运行,等脚本运行完毕,则转换完毕。

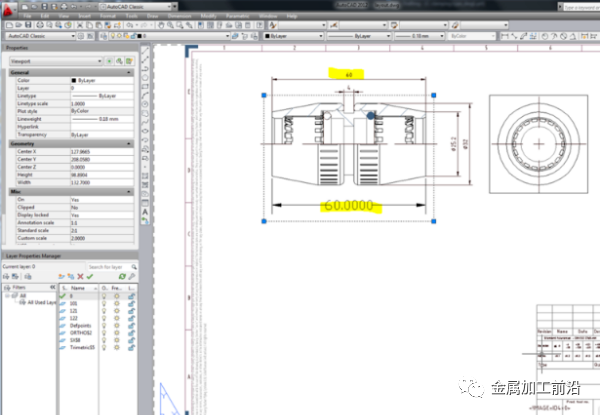

3、选择2D转换类型中的layout,转换完毕后打开,可以发现,此类型转换是将UG中工程图和模型绑定转换。

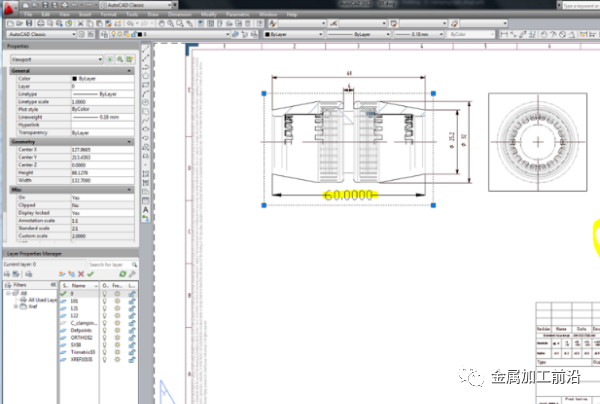

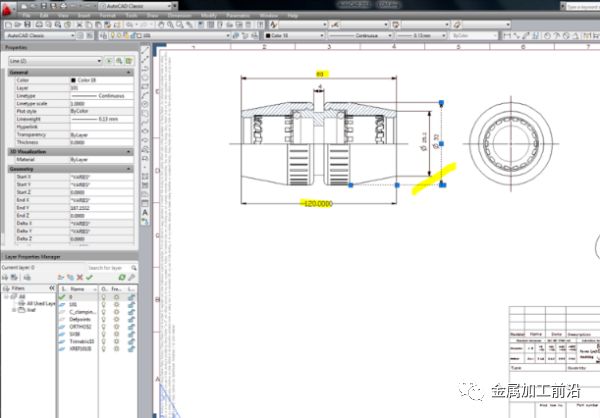

4、UG的视图图框完全转换成CAD视图图框,对视图进行标注,可以发现视图比例与UG中的保持一致,都为实际尺寸。
5、选择CGM转换类型,转换完毕后打开,可以发现,此类型转换将UG工程图的信息转换过来显示在layout界面,并且都以线条表示。
第二种方法:

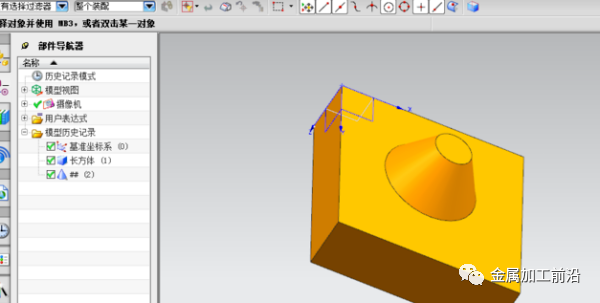

1、在UG中先绘制一个三维图。

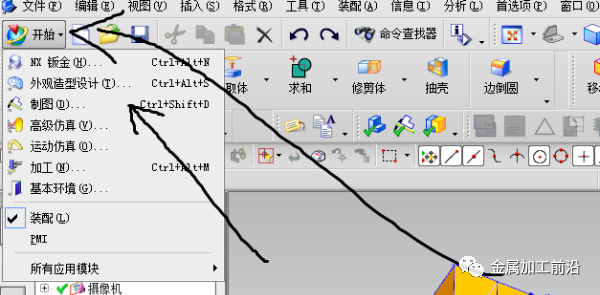

2、绘制好三维图之后,点击UG左上角的开始,然后选中开始中的制图选项。

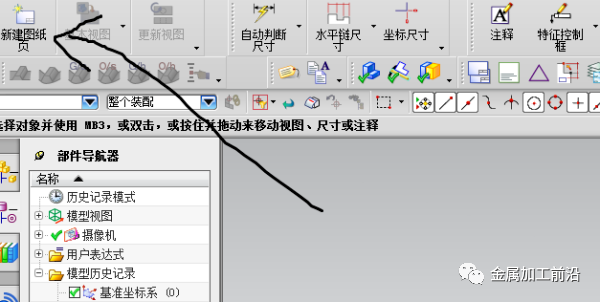

3、选中制图选项之后,点击新建图纸。

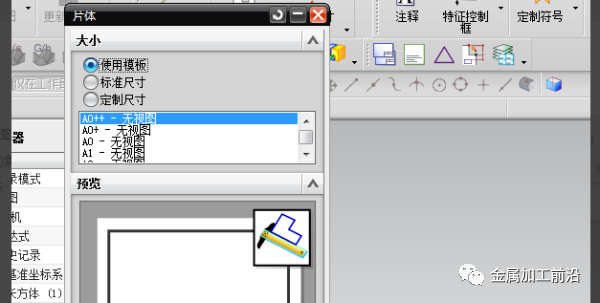

4、新建图纸之后,选中尺寸大小然后点确定。

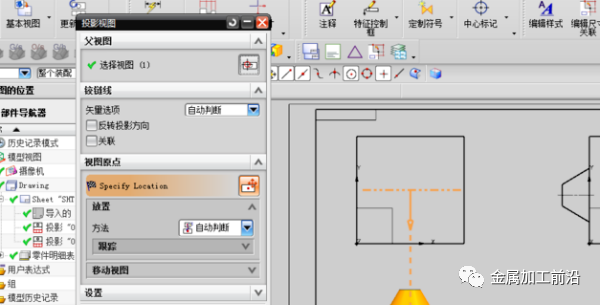

5、确认尺寸之后,界面出现二维制图的边框和图表,把鼠标放到图框中间就可以显示出二维图形,点击左键就可以把二维图形放到方框里。

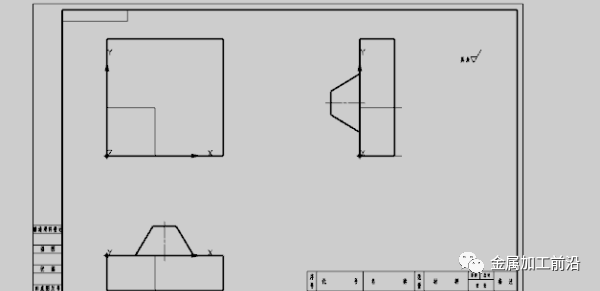

6、等把3D图形的三个面都导入线框中之后,三维转二维就完成了。
