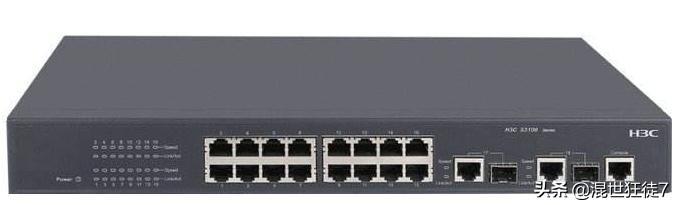

该网点业务共3类,A,B,C对应vlan分别为717,1717,2717
1-10口为A业务,11-13为B业务,14-15为C业务。
16口为trunk口(进线)
此处光电复用口没有使用,想用的话可以启用它。
sys vlan 717 quit vlan 1717 quit vlan 2717 quit int range e1/0/1 to e1/0/8 port access vlan 717 ————————————设置为access口 loopback-detection enable vlan 717————— 指开启环路检测 int range g1/0/9 to g1/0/10 port access vlan 717 loopback-detection enable vlan 717 int range g1/0/11 to g1/0/13 port access vlan 1717 loopback-detection enable vlan 1717 int range g1/0/14 to g1/0/15 port access vlan 2717 loopback-detection enable vlan 2717 int g1/0/16 shutdown port link-type trunk —————————————设置为trunk口 port trunk permit vlan all ——————————允许全部vlan通过 undo shutdown ————————————————开启端口 quit local-user admin ———————————————定义用户名 password simple admin717 ——————————定义管理密码 service-type telnet http https —————————配置服务类型 authorization-attribute user-role level-15 ————设置用户级别 int vlan 1717 ——————————————设置只在该vlan下使用web管理功能 ip add 172.17.65.62 27——————————— 设置web管理IP及子网掩码 ip http enable ————————————————开启http服务 save ——————————————————————保存 y ———————————————————————确定
E口全称ethernet,即10兆口(H3C交换机中表示百兆及以下端口)
F口全称fastethernet,即百兆口
G口全称gigabitethernet,即千兆口
由于网点交换机太多,写一个傻瓜命令每次只要批量替换vlan号以及管理IP即可,复制代码直接粘贴到交换机配置软件,一气呵成!
如果是旧交换机,记得先清除原有配置:
reset saved-configuration y reboot n y
最后,dis cu 检查一下配置即可。
