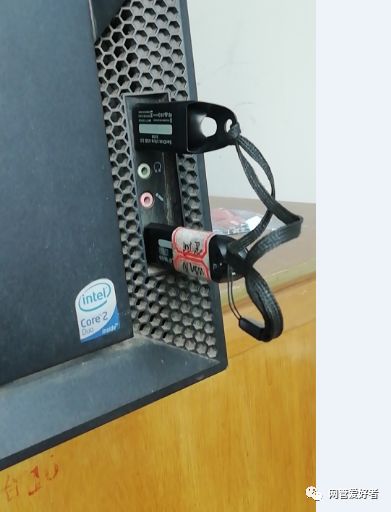

机箱前置USB 音频接线针脚，和主板上针脚不匹配的就需要手动跳线接线。

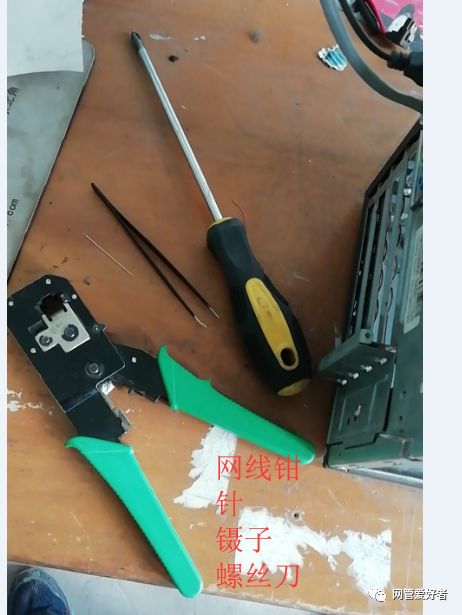

改变针脚需要的工具
机箱前置USB线与主板USB针脚进行连接，一定要接正确，一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。
每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。

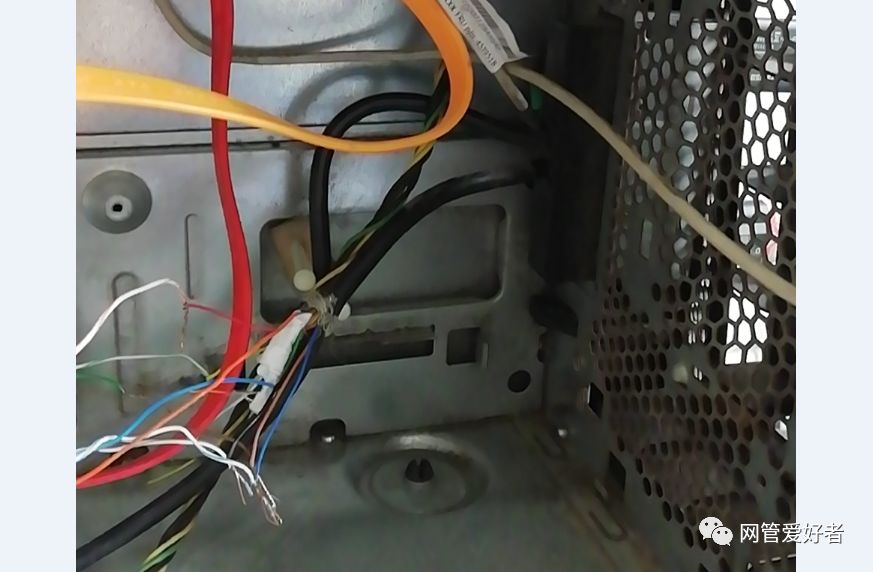

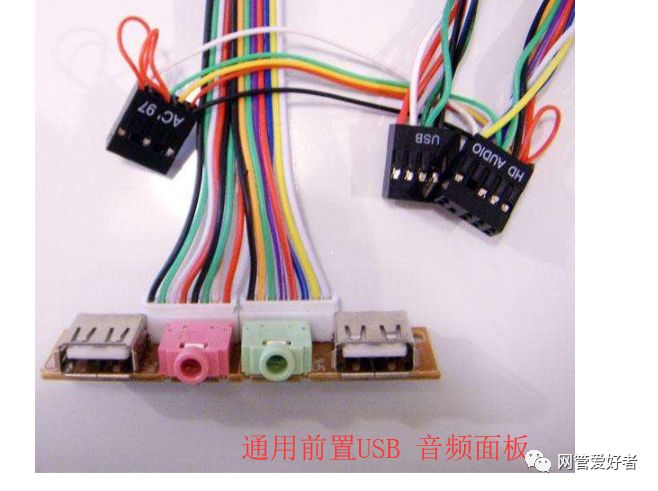

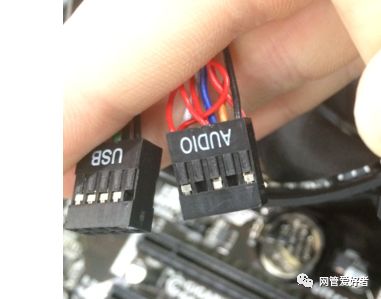

安装电脑很多机箱前置面板和主板接口接头针线不一致
主板跳线的插法，机箱上有很多线而主板上又有很多的接口，让人们不知道如何的去正确的接上，就算每一根线上又英文标识，可主板上总是找不到对应的英文。

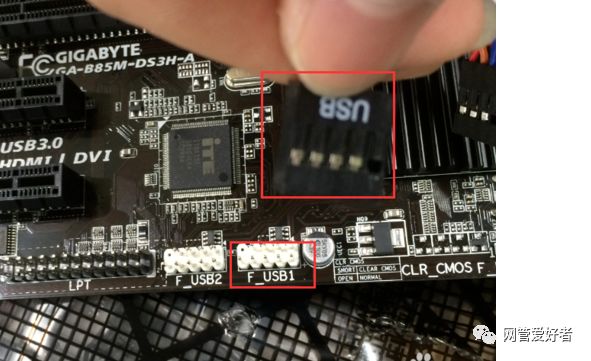

找到有“USB”标识的线，并在主板上也找到相应的标识，注意在主板上USB标识颜色一般为白色、黑色和蓝色
如果你没有看到主板上标有USB字样，那你就看线与接口主板的排列方式

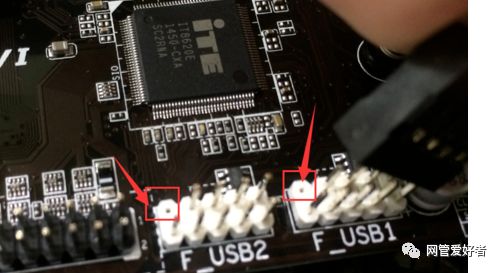

所有主板都是上一排左边的少一根针脚

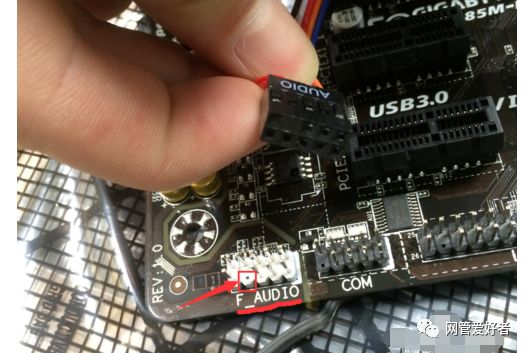

安装前置音频，此接口功能是机箱前面的耳机和麦克风插口
所有主板都是第二排从左到右第二根针脚没有

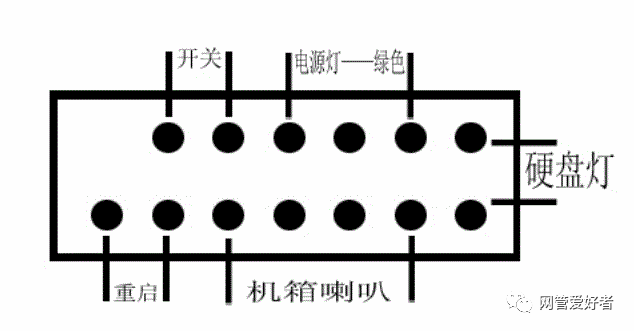

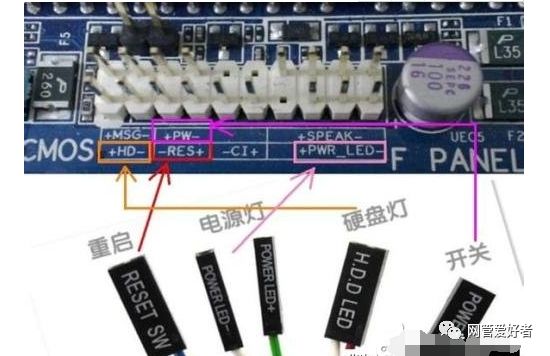

捎带说一下前置启动按钮的接线针脚
一、机箱前置USB接线的定义

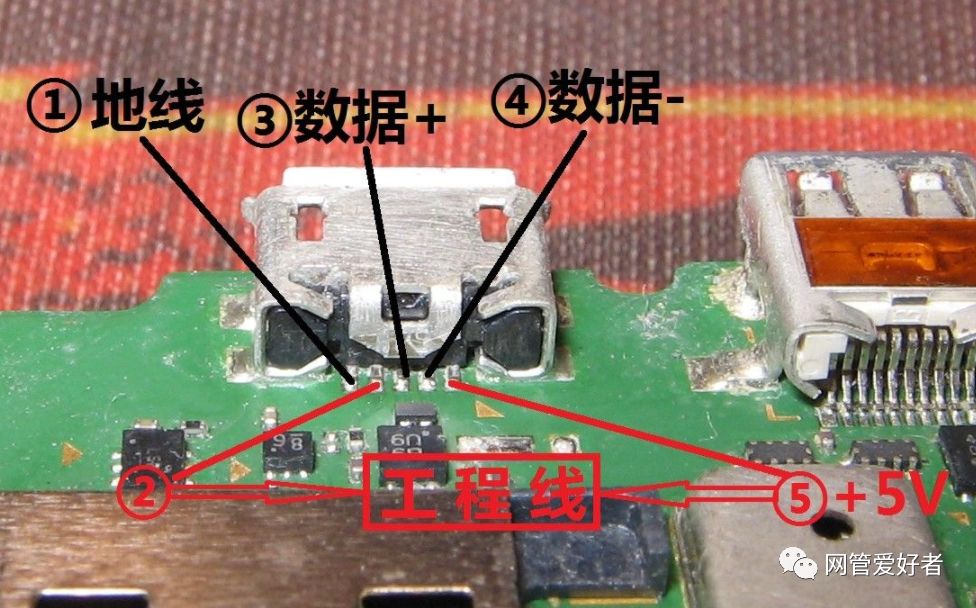

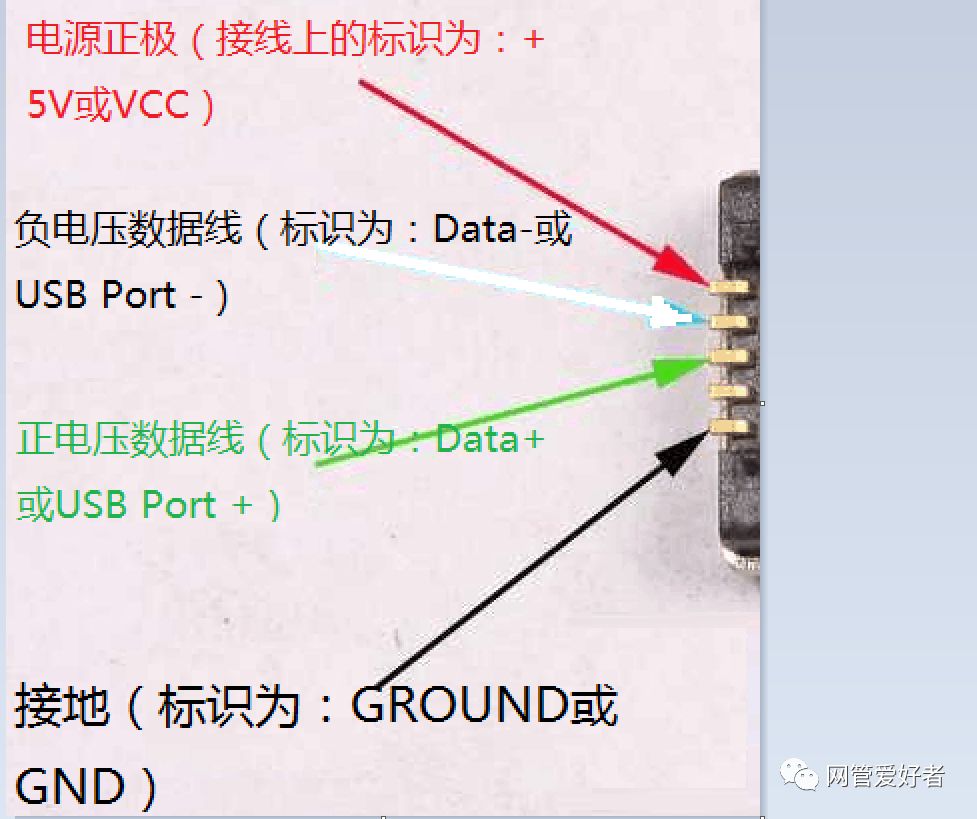

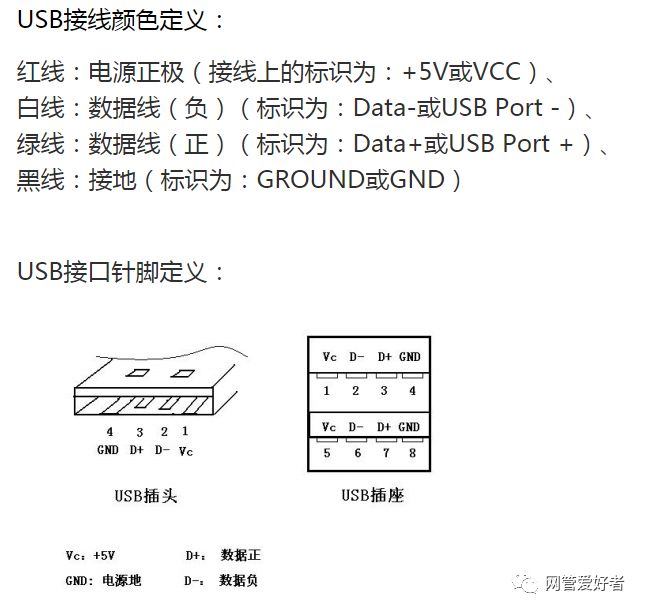

USB各个接线的定义。通常情况下：
红线：电源正极（接线上的标识为：+5V或VCC）
白线：负电压数据线（标识为：Data-或USB Port -）
绿线：正电压数据线（标识为：Data+或USB Port +）
黑线：接地（标识为：GROUND或GND）。
某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。有的机箱厂商考虑到USB线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口（以下介绍）。但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！

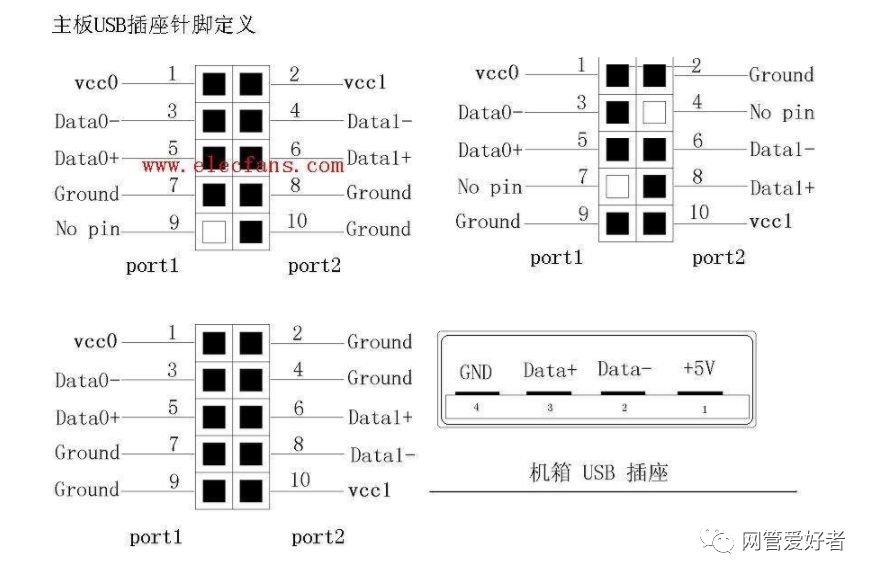

二、主板USB针脚的定义：
下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：
第一类：8针型：

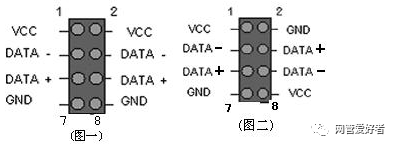

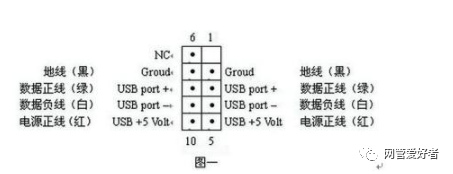

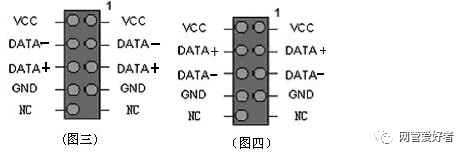

该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
第二类：9针型：
该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10针型：
采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：
一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标”1″、有的则是黑色三角或用白粗线条表示。还有就是某些品牌的主板如果两个前置USB同时连接USB设备的话，会出现其中一个不能正常使用的情况，这属于该主板的Bug，两个前置USB单独使用还是正常的。

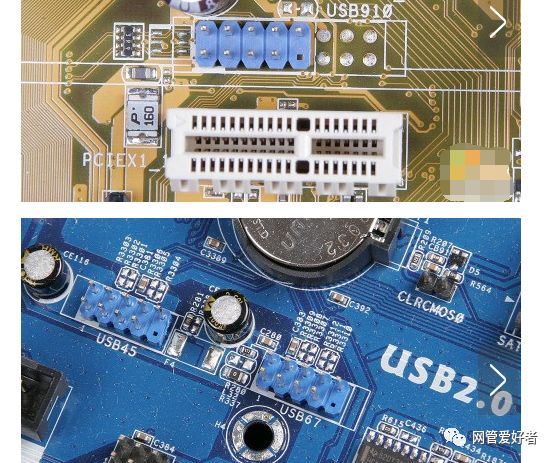

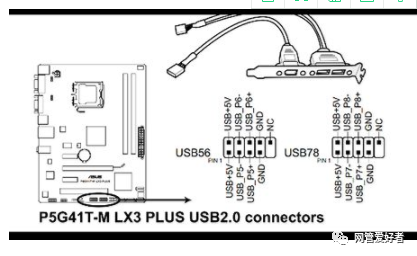

目前，USB成为日常使用范围最多的接口，大部分主板提供了高达8个USB接口，但一般在背部的面板中仅提供四个，剩余的四个需要我们安装到机箱前置的USB接口上，以方便使用。目前主板上均提供前置的USB接口，见下图：

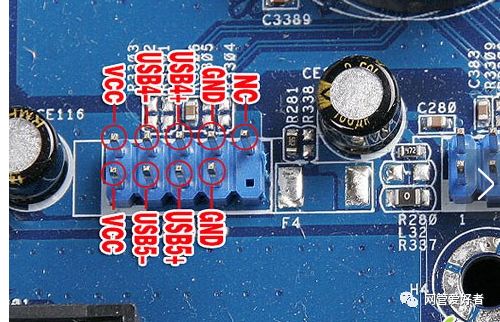

上图中便是主板上提供的前置USB接口。以上图为例，这里共有两组USB接口，每一组可以外接两个USB接口，分别是USB4、 5与USB6、7接口，总共可以在机箱的前面板上扩展四个USB接口（当然需要机箱的支持，一般情况下机箱仅接供两组前置的USB接口，因此我们只要接好一组即可）。NC是空位，未定义。

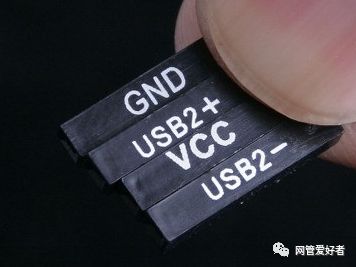

上图是机箱前面板前置USB的连接线，其中VCC用来供电，USB2-与USB+分别是USB的负正极接口，GND为接地线。在连接USB 接口时大家一定要参见主板的说明书，仔细的对照，如果连接不当，很容易造成主板的烧毁。下图是主板与USB接口的详细连接方法。
公司一般用到联想电脑最多，主板或里面硬件升级，就需要更换主板CPU内存等，这样就需要前置USB针脚，调为通用主板USB针脚的顺序。这个用的最多

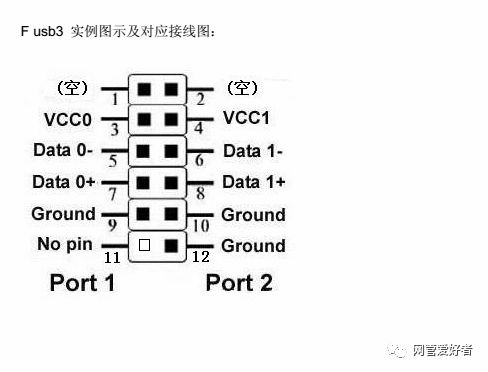

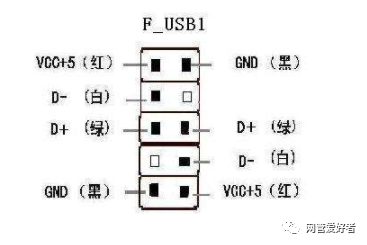

通用主板USB针脚顺序

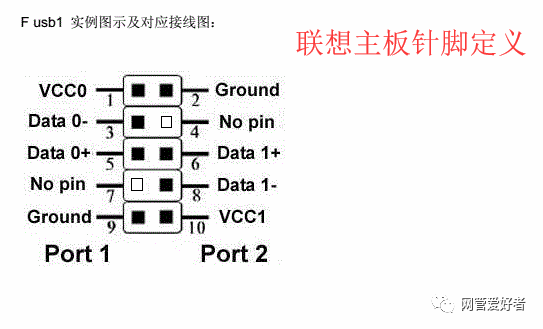

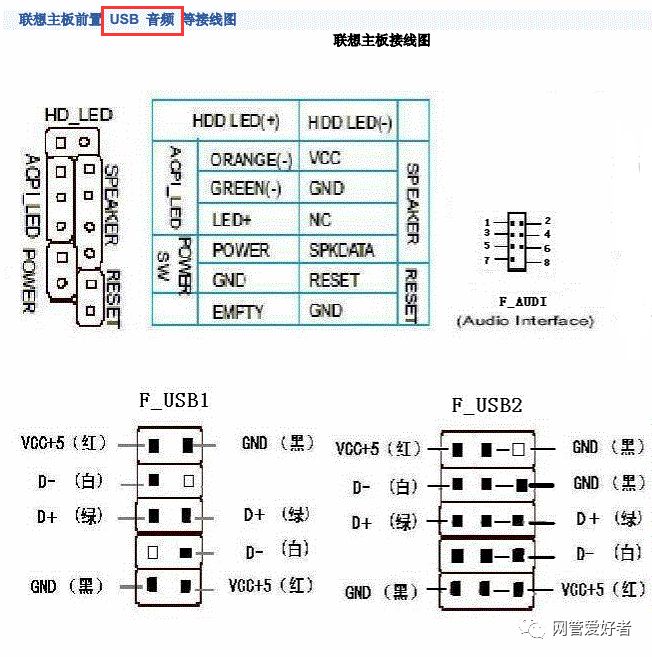

联想主机USB针脚顺序联想机箱音频是13孔9针的，而USB是11孔10针的。

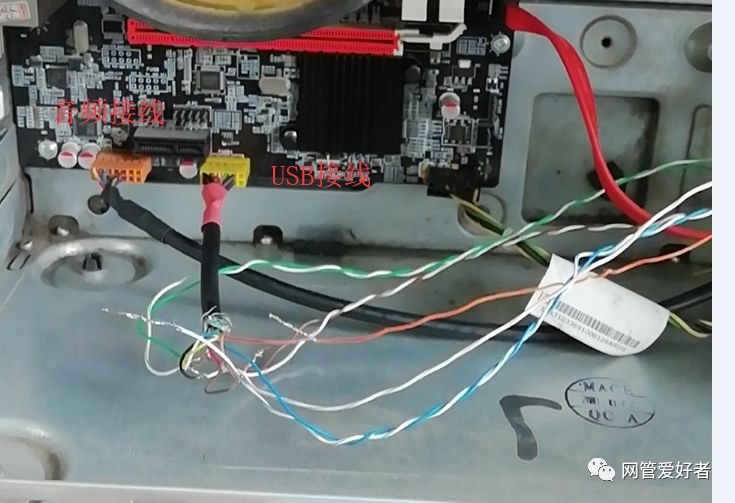

通用主板USB接线针脚，把联想前置面板针脚拆下来，按照更换的新主板的顺序连接

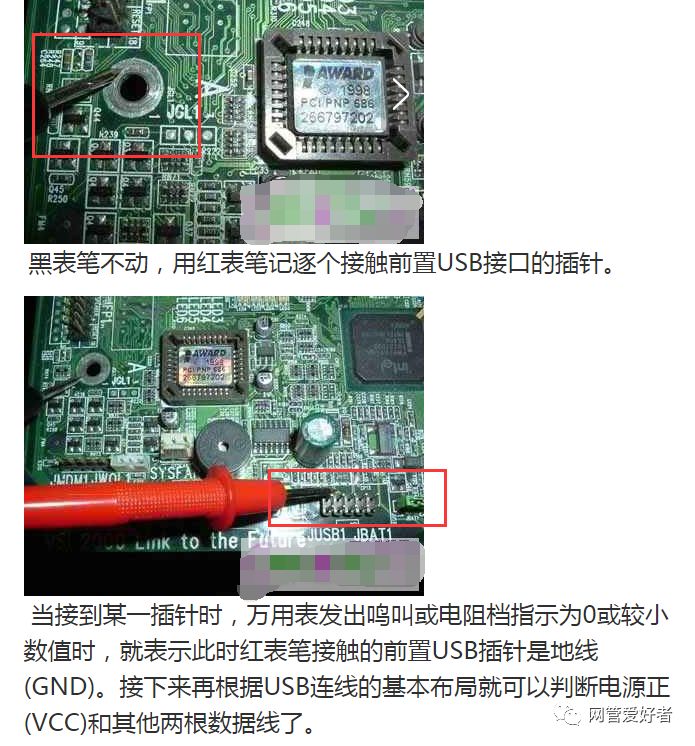

使用万用表找电源线或底线的方法

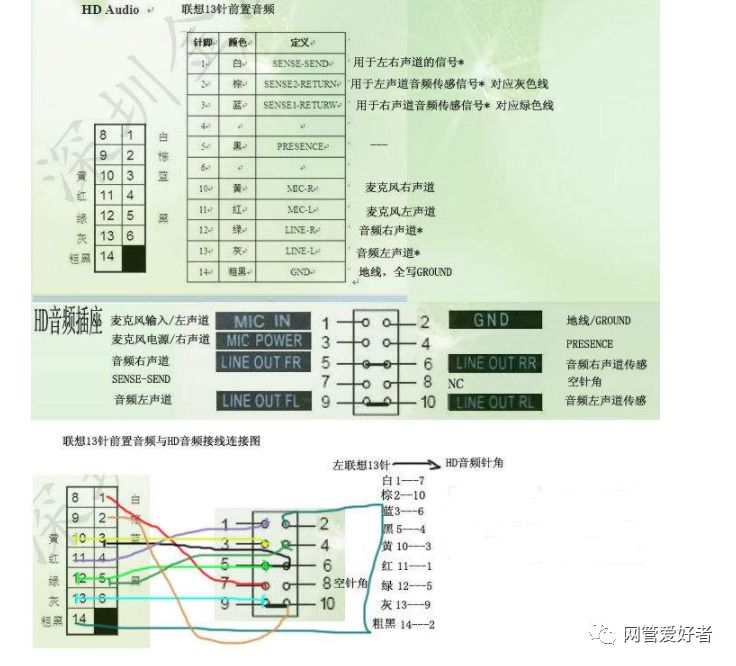

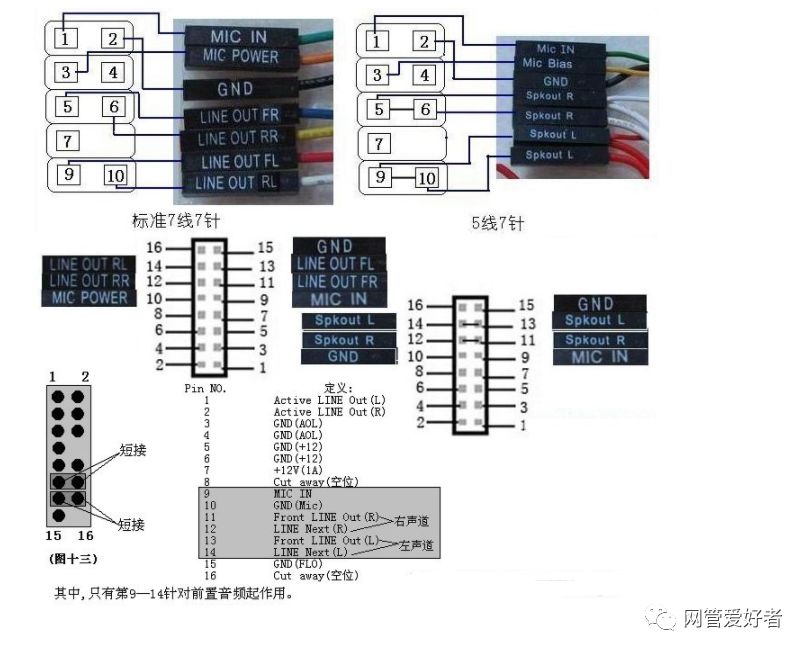

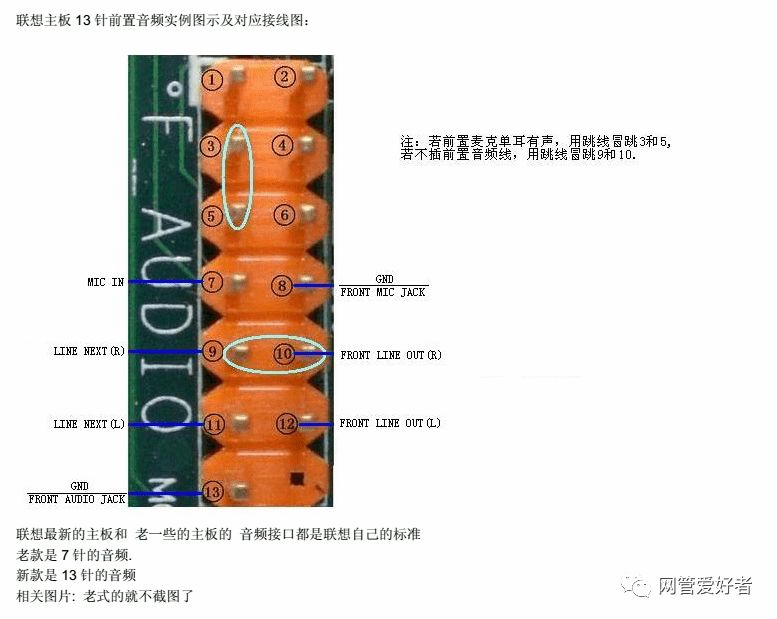

联想电脑主板音频针脚如下图：
找一个联想机箱，不能直接插接上。要动手改，确定音频是13孔9针的每个针脚定义，麦克风有两针可不用，变7针；USB是11孔10针的，有两针地线也不用，变8针；找到次序后，自己重新安排插针顺序，就没有问题了。
