最近MOMAX摩米士推出了一款100W氮化镓充电器，这款产品配备2A2C四个接口，每个接口都支持多个主流快充协议，两个USB-C口以及两个USB-A口最大输出功率分别为100W和30W，且都支持盲插使用，此外还支持65W+30W双口快充，支持华为22.5W SCP快充，整体性能强悍。
可以说这么一款充电器就能将手机、平板、笔记本电脑等数码设备全部搞定，提高充电效率并大大降低插排压力。下面充电头网就对这款产品进行拆解，看看其内部设计用料如何。
此前充电头网还拆解了摩米士、等两款氮化镓快充电源产品，大家可以点击蓝色字体查看拆解详情。
一、摩米士100W氮化镓充电器外观

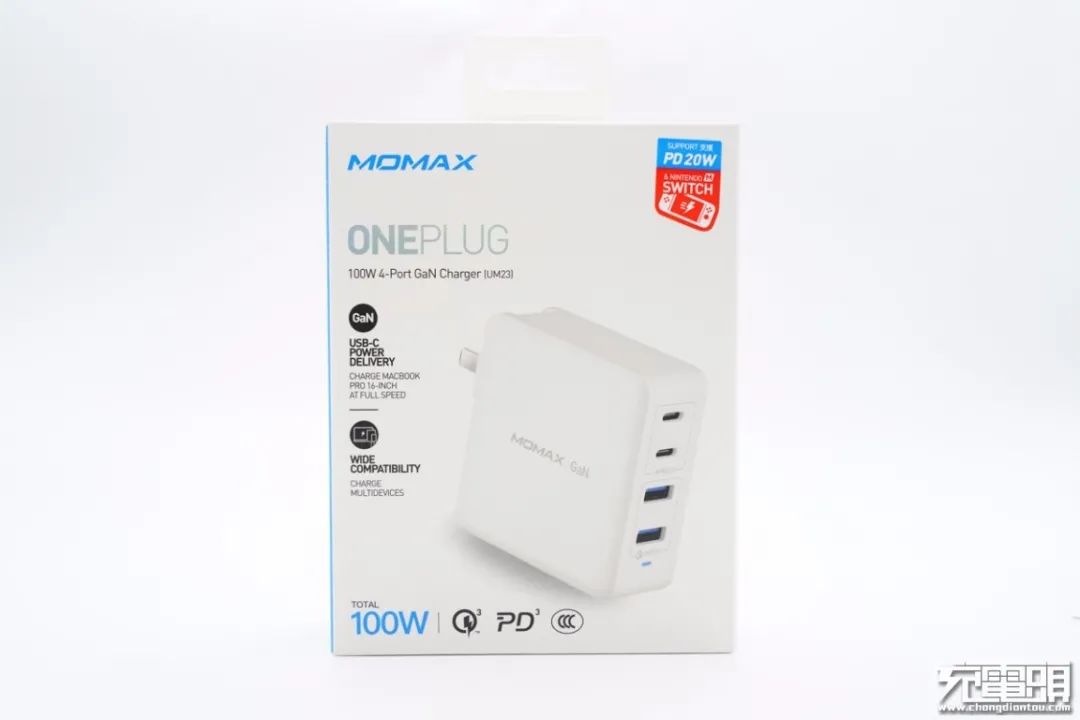

包装盒正面设有MOMAX品牌、充电器外观图以及GaN、100W、QC3.0、PD3.0等特性标识。
背面设有产品基本信息、使用场景图以及商家信息。
底部是充电器规格参数，型号UM23CN，宽电压输入，总输出功率100W。
包装内含充电器、使用说明书和保修卡，充电器使用透明塑料托盘固定保护。
摩米士这款充电器采用PC阻燃材质白色外壳，表面磨砂处理，机身四端圆弧过渡，整体看去设计十分简洁。

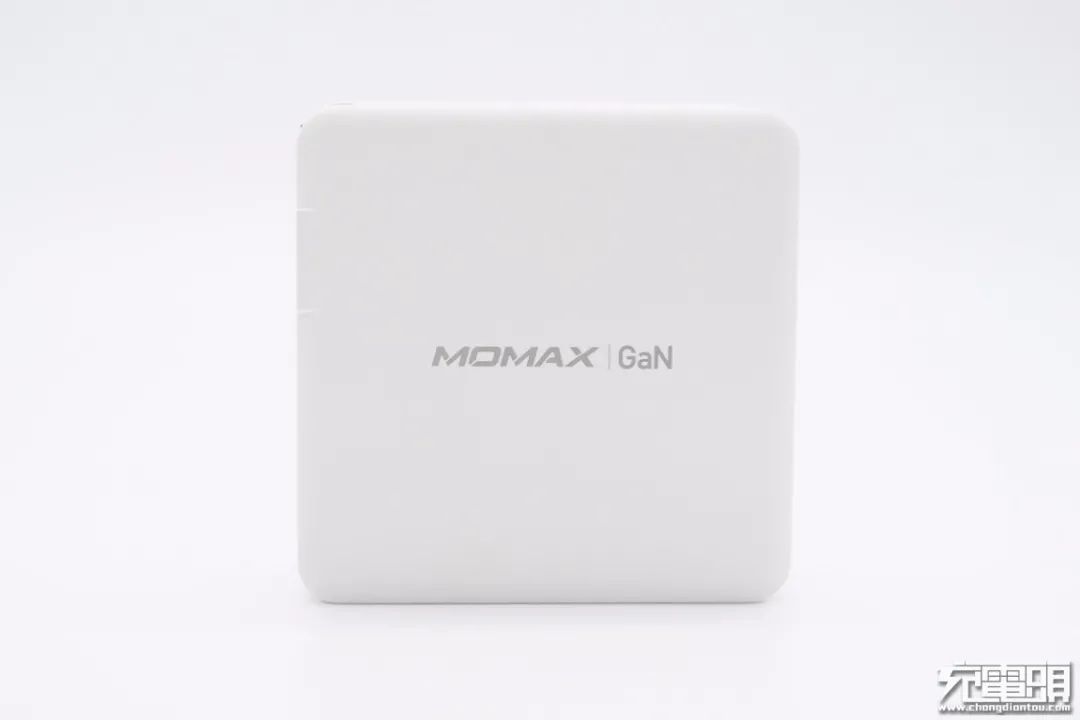

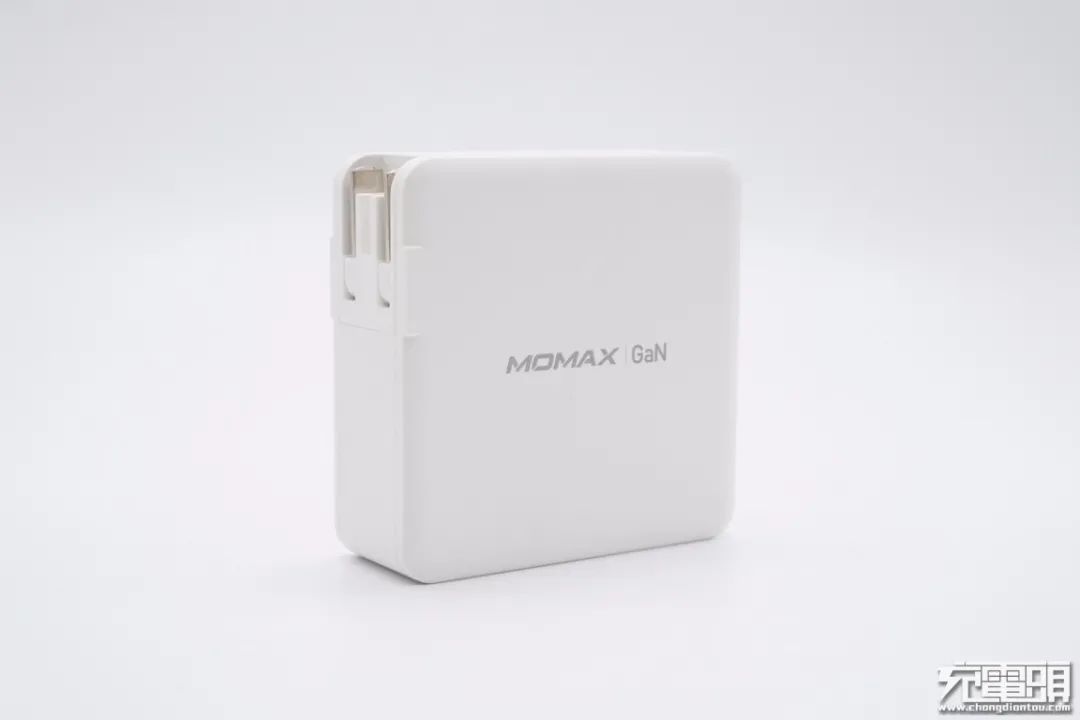

从正面看起充电器几乎是正方形的，并且机身上设计有MOMAX品牌和GaN字样。

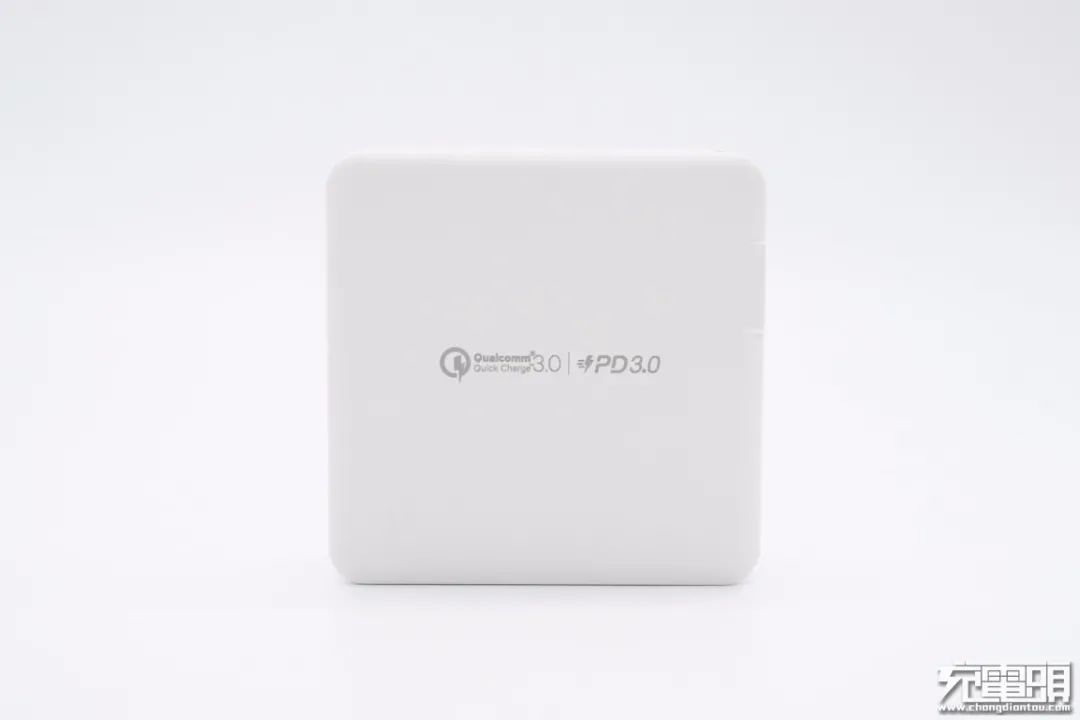

背面有高通QC3.0和PD3.0快充标识。

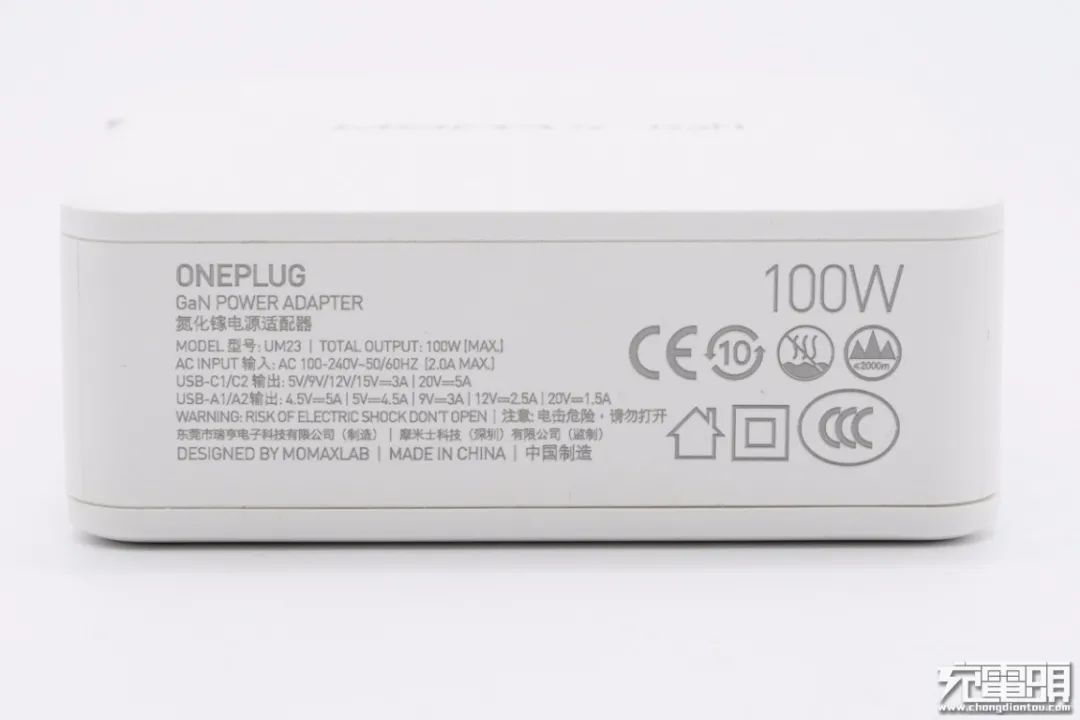

侧身外壳上标注有充电器的参数信息
型号：UM23
输入：100-240V~50/60HZ 2A
单口输出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A Max
USB-A1/A2：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A Max
双口输出：
USB-C1+C2：65W+30W（95W Max）
USB-A1+A2：5V3A（15W Max）
USB-C1/C2+USB-A1/A2：65W+30W（95W Max）
总输出：100W
制造商：东莞市瑞亨电子科技有限公司
监制：摩米士科技（深圳）有限公司
产品已经通过了3C认证和CE认证。

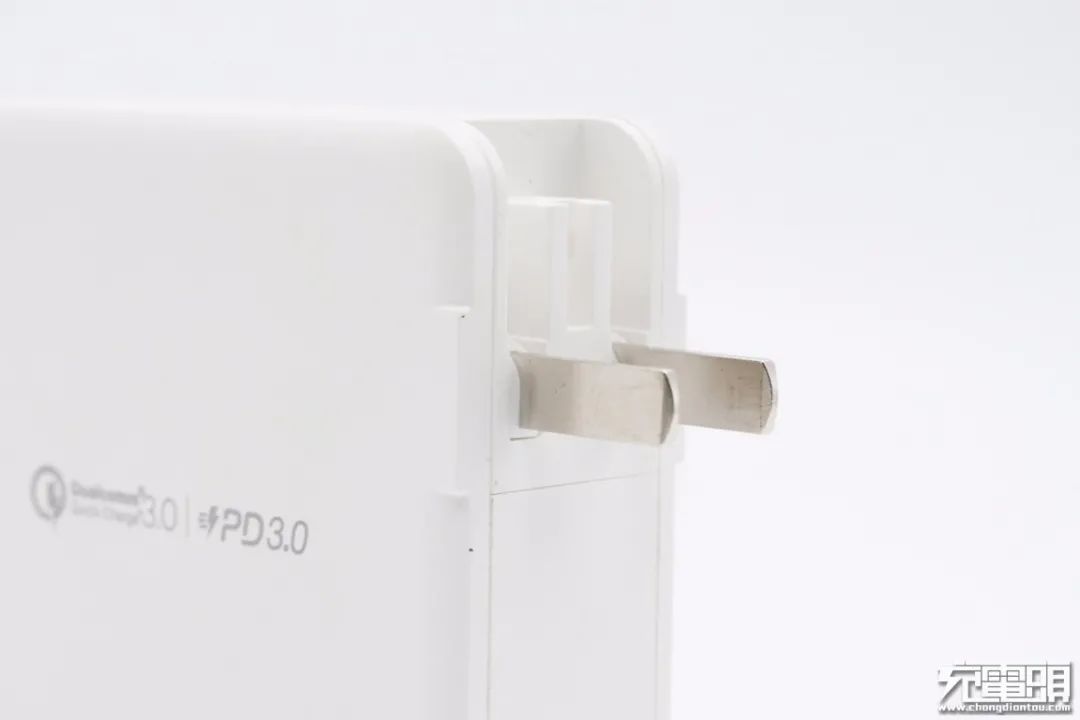

充电器自身配备一个可折叠国标插脚，同时机身壳上加入双翼支撑设计，使用更稳定，此外还支持加装其它规格插脚。

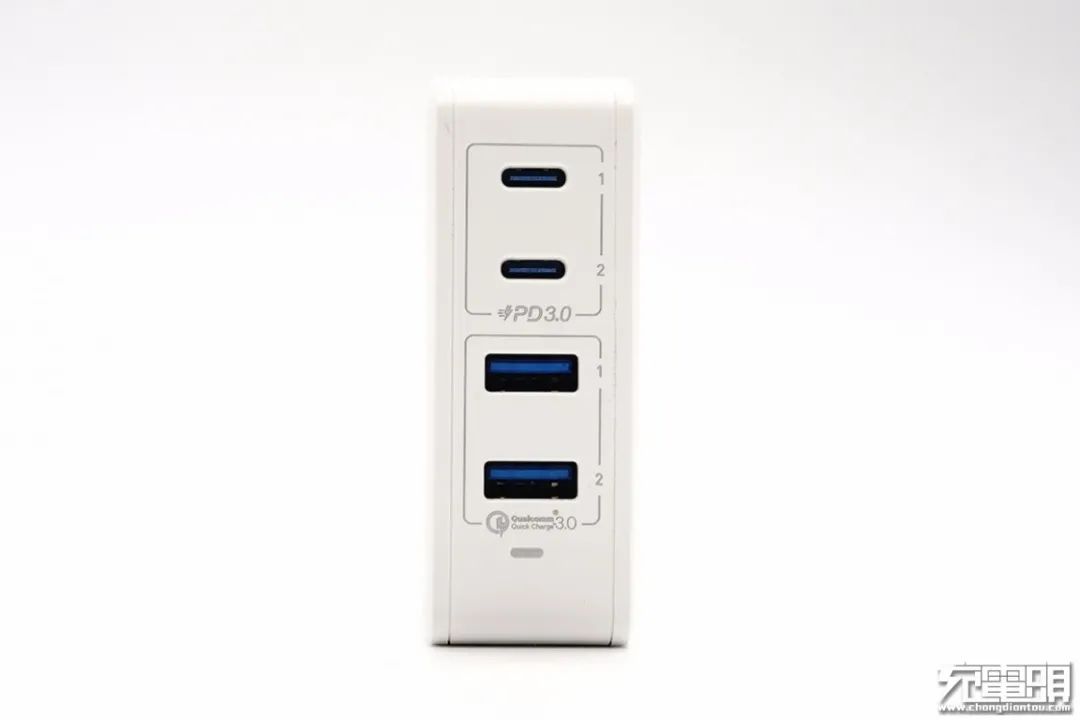

输出端配备2C2A四个接口和LED指示灯，接口均为蓝色胶芯，且两类接口旁分别设有PD和QC快充标识。
使用游标卡尺实测充电器机身长度为75.15mm。
宽度为75.05mm。
机身厚度为28.67mm。

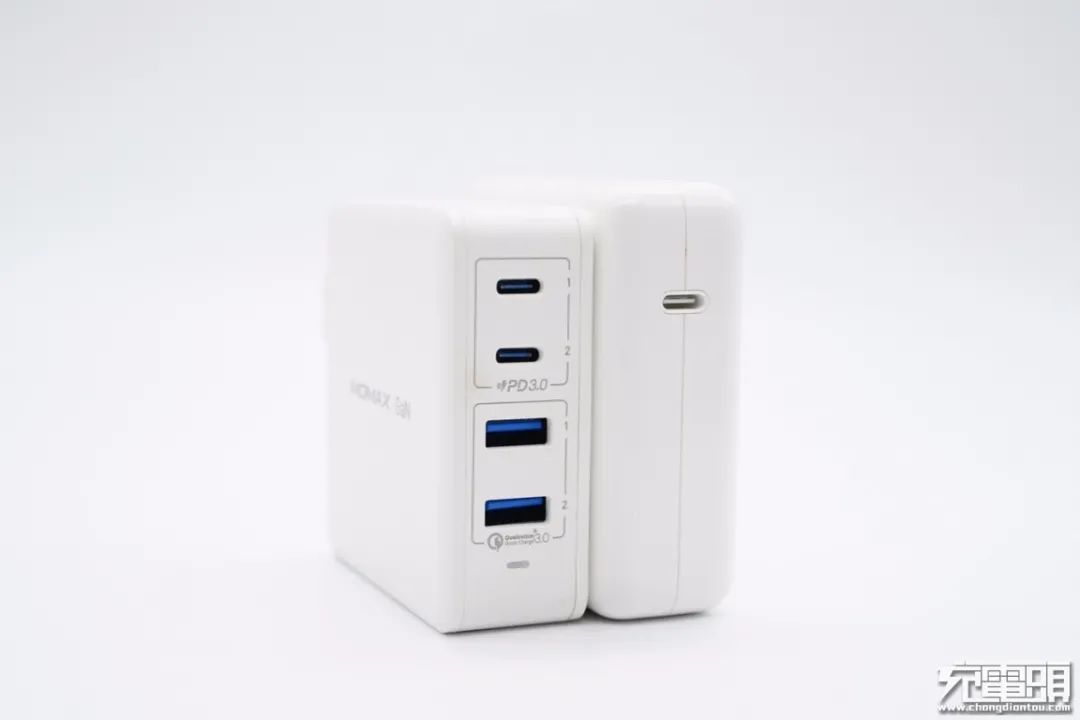

和苹果96W充电器大小直观对比，摩米士这款要小一圈。

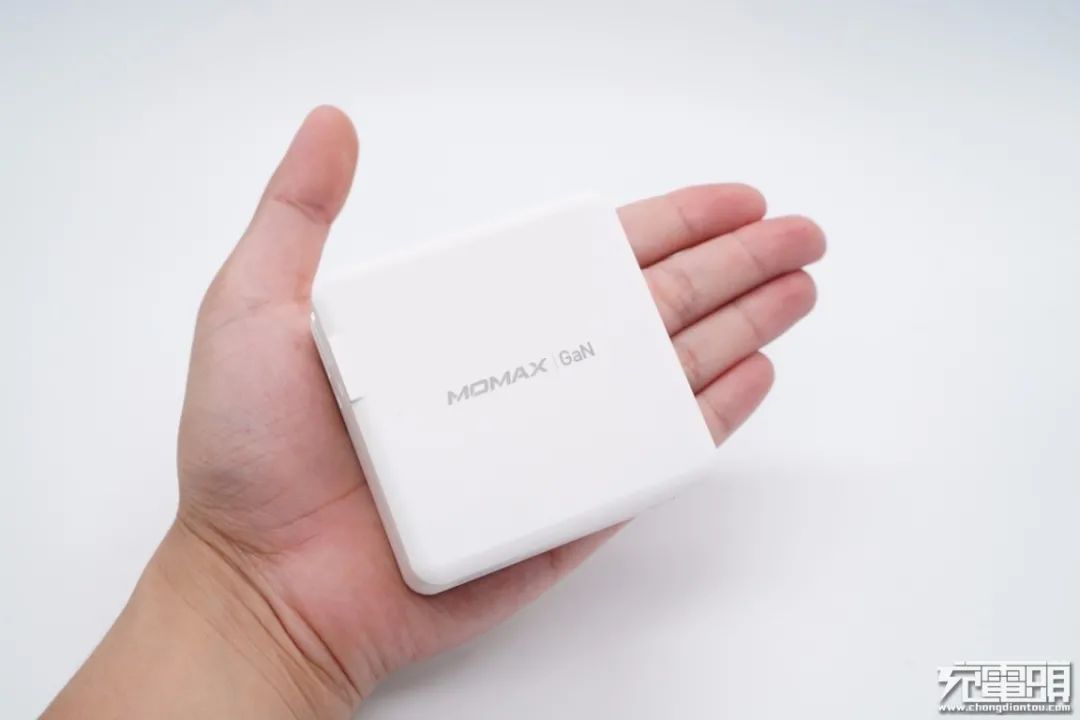

拿在手上的直观感受。

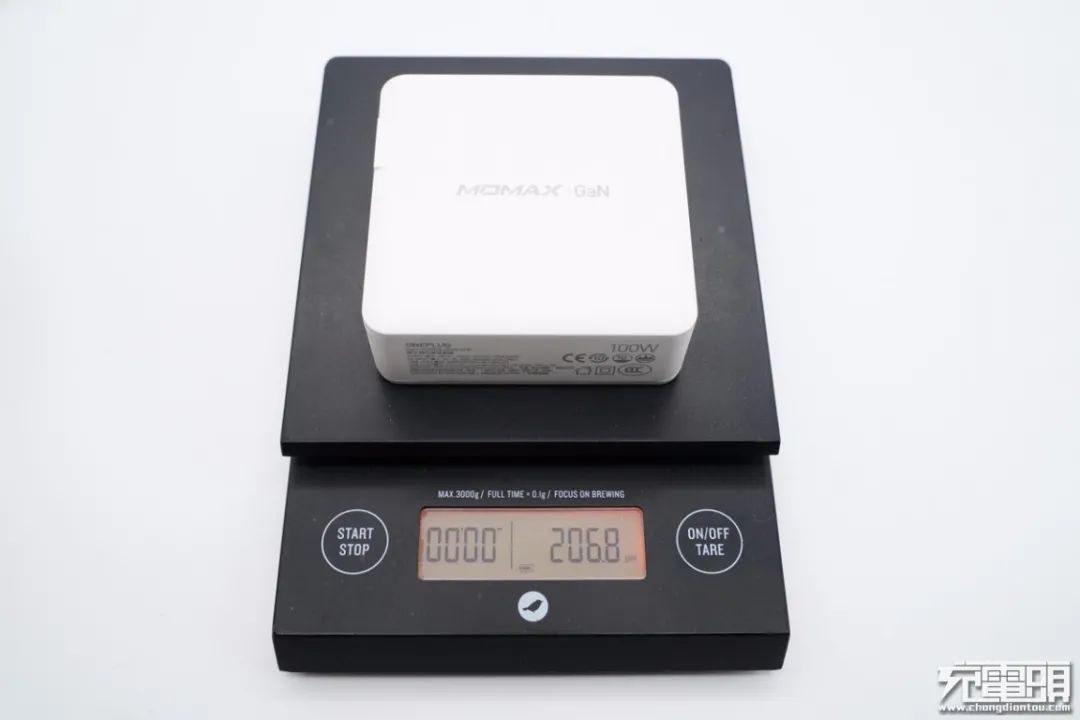

充电器净重约为207克。

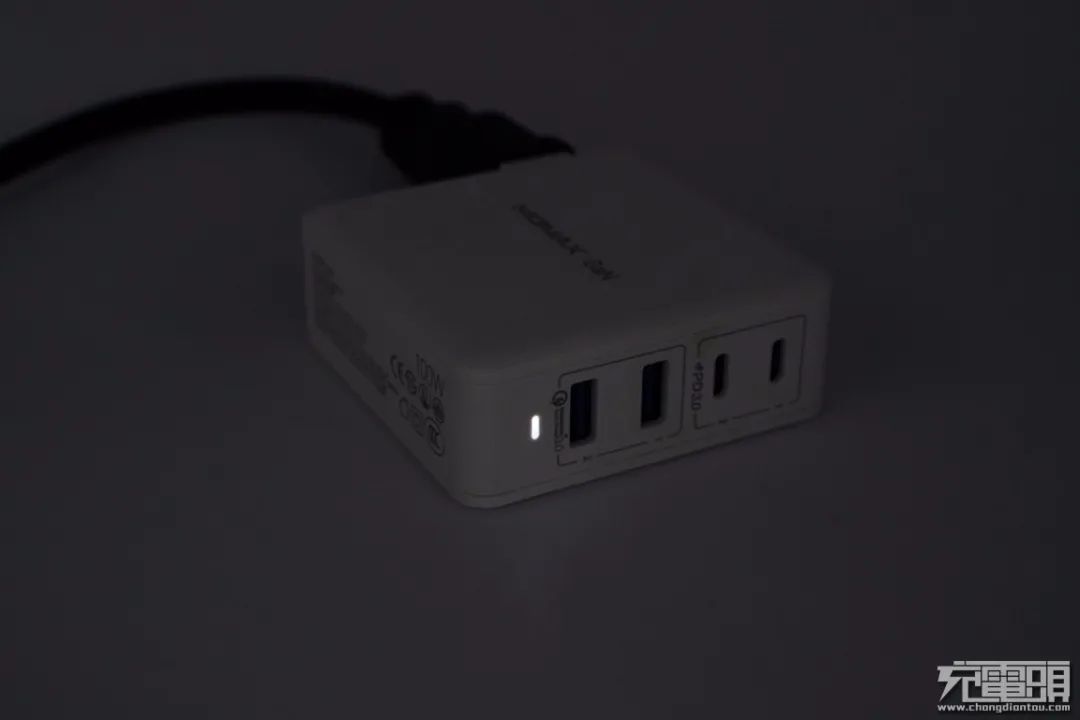

接通电源LED灯亮白光。

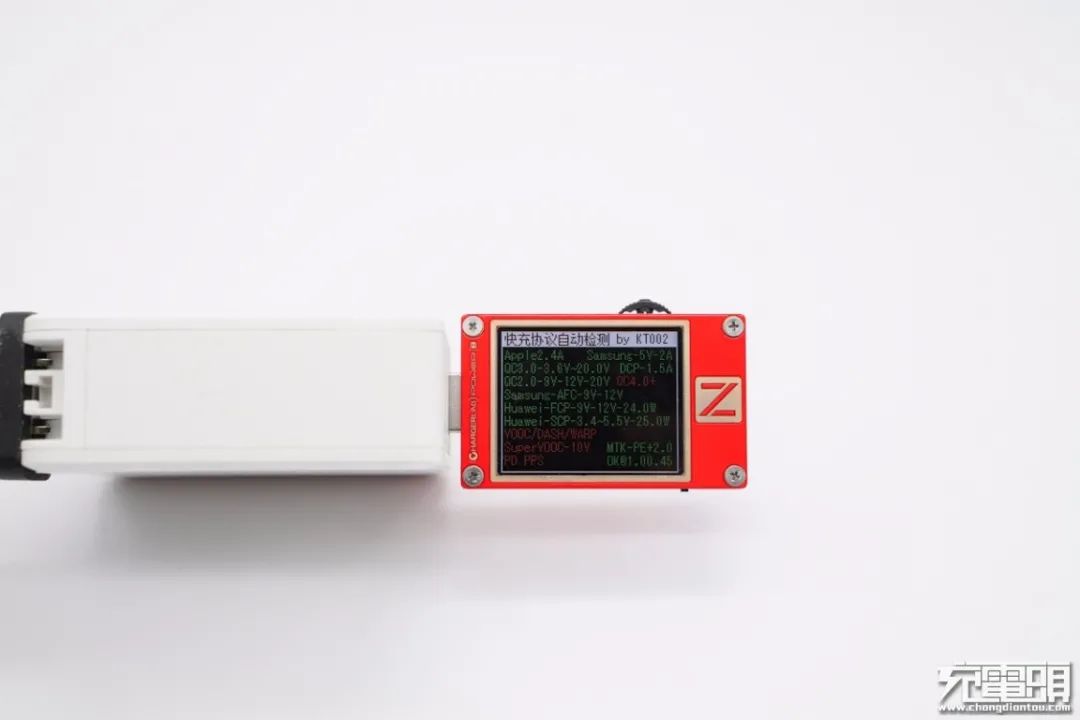

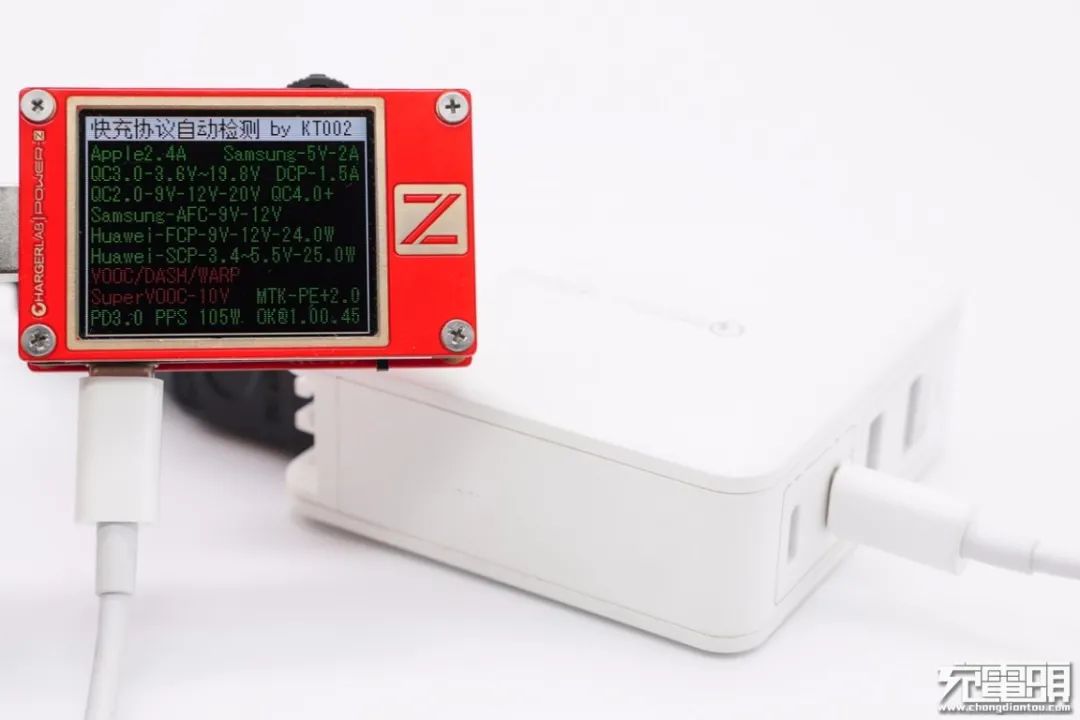

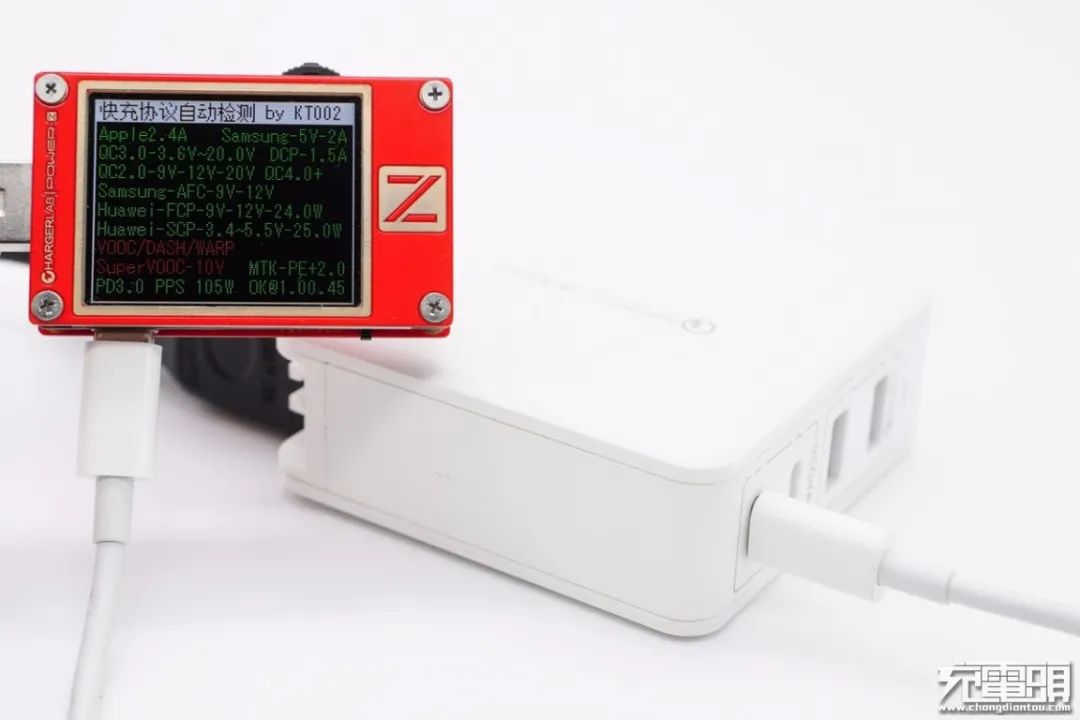

使用检测USB-C1口的输出协议，显示支持Apple 2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS等多个快充协议。

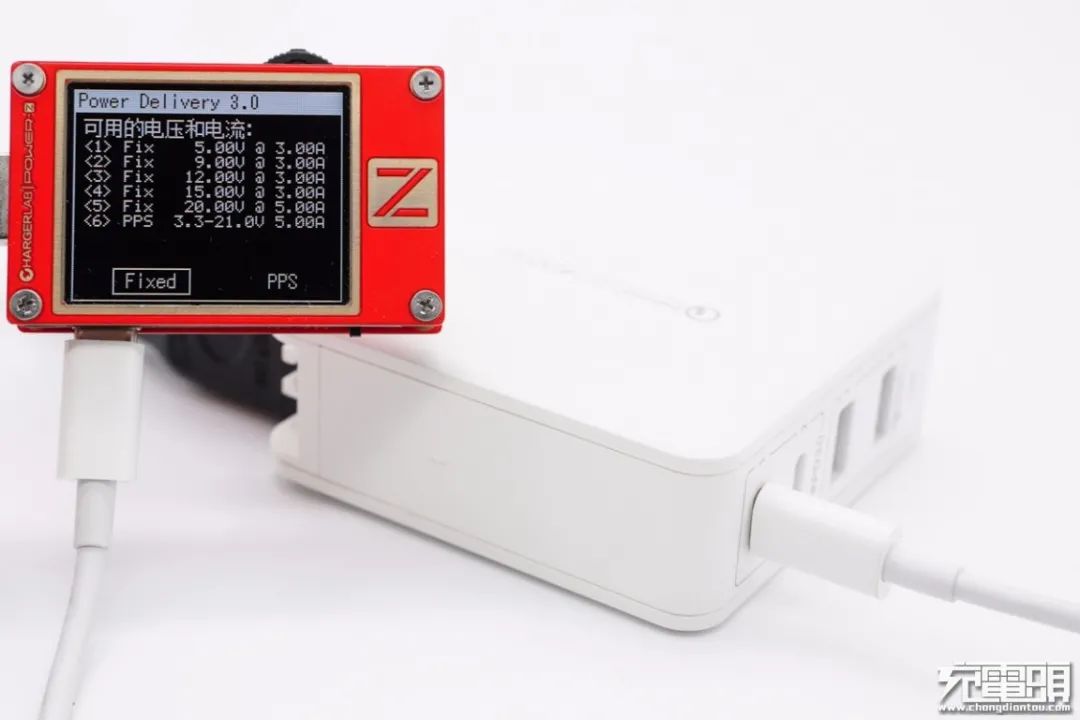

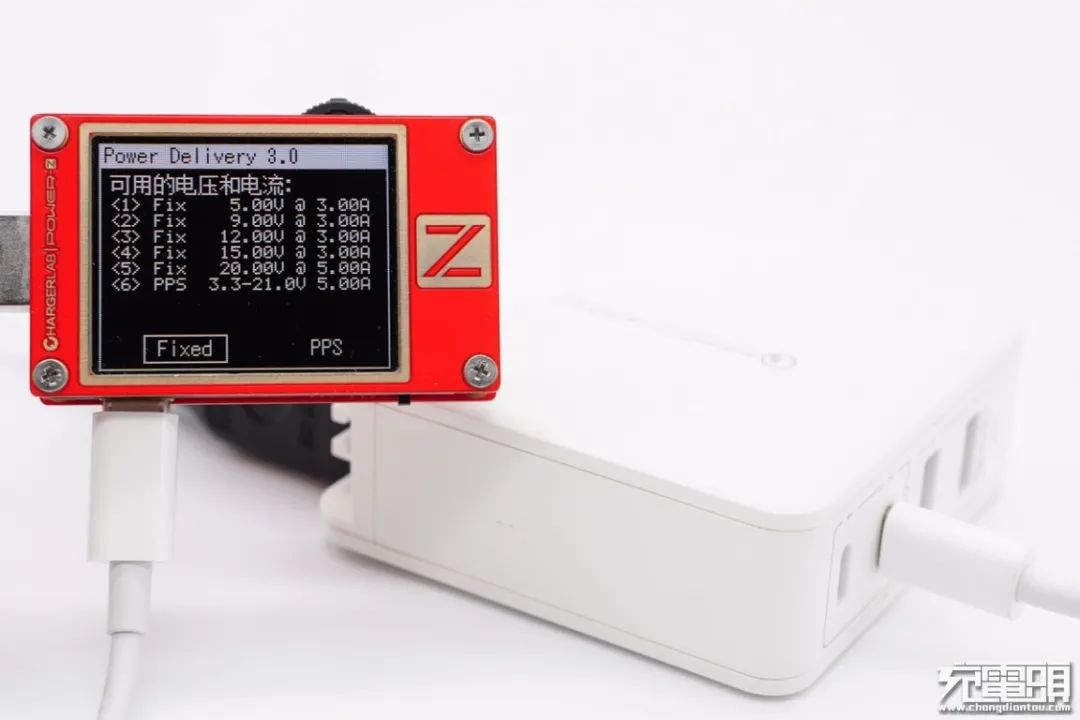

除此之外，其PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位以及一组3.3-21V5A的PPS电压档位。
另外使用KT002检测发现USB-C2口同样支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS协议。
此外USB-C2口电压档位也和C1的一样。两个C口的单口输出性能完全一样，支持功率盲插，使用十分方便。

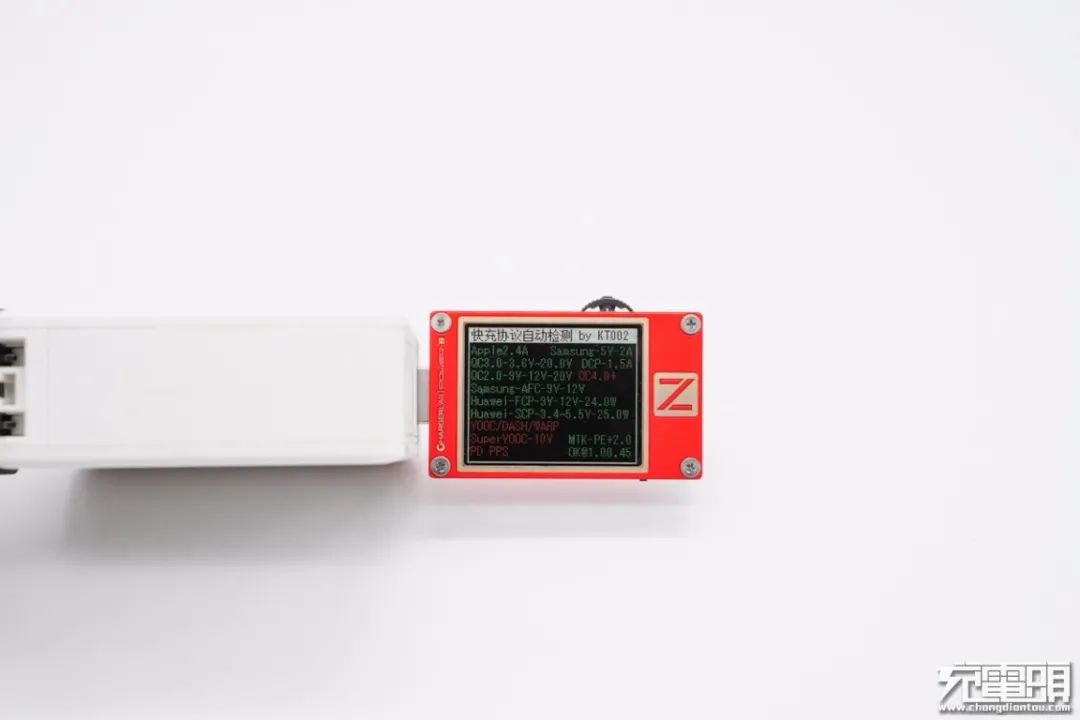

使用KT002检测USB-A1口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP和MTK PE+2.0协议。
另外使用KT002检测发现USB-A2口输出协议和C1口的一样，两个A口也支持盲插使用。
二、摩米士100W氮化镓充电器拆解

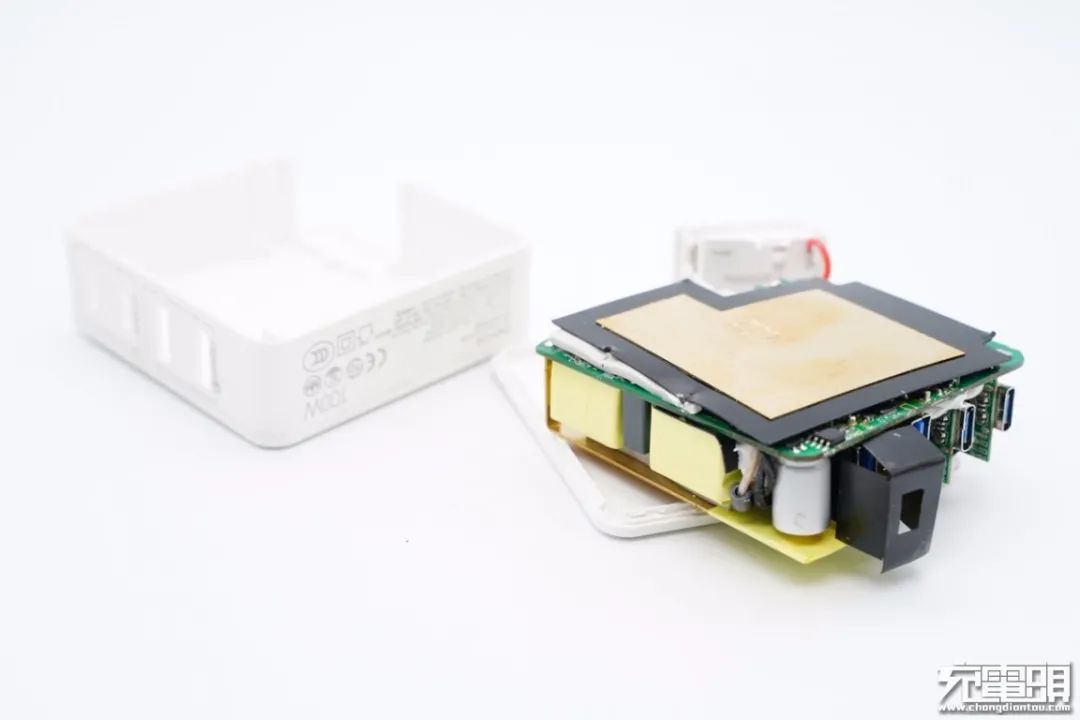

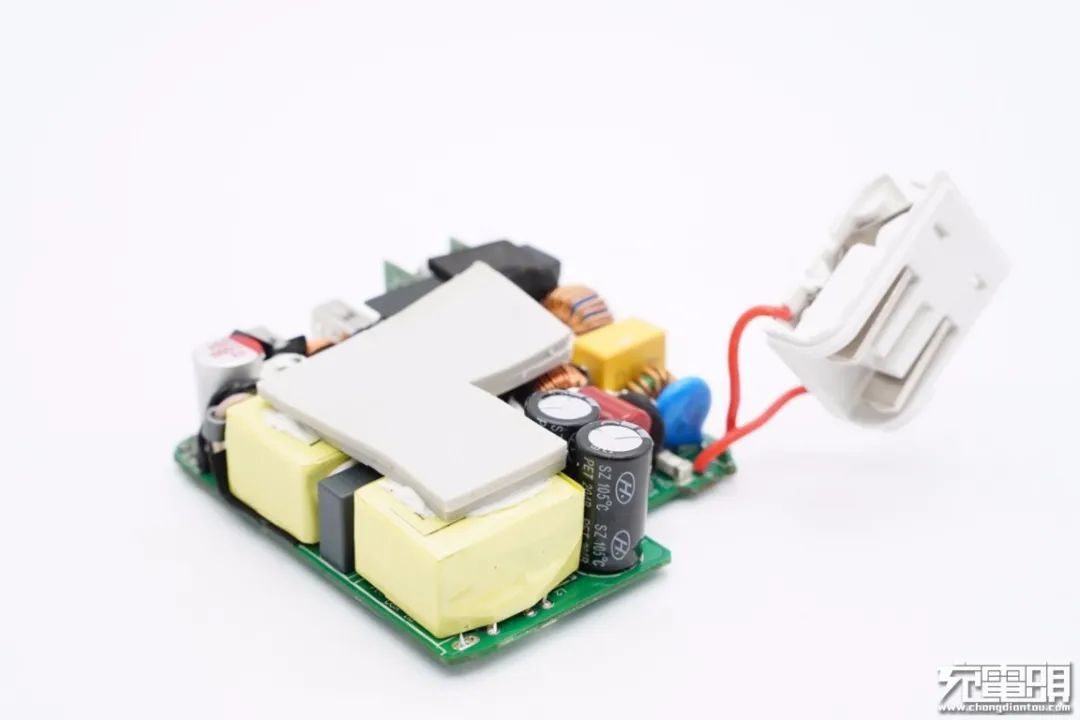

拆掉机身壳取出充电器，PCB板背面贴有导热垫和黄铜散热片，此外还使用绝缘板进行隔离。

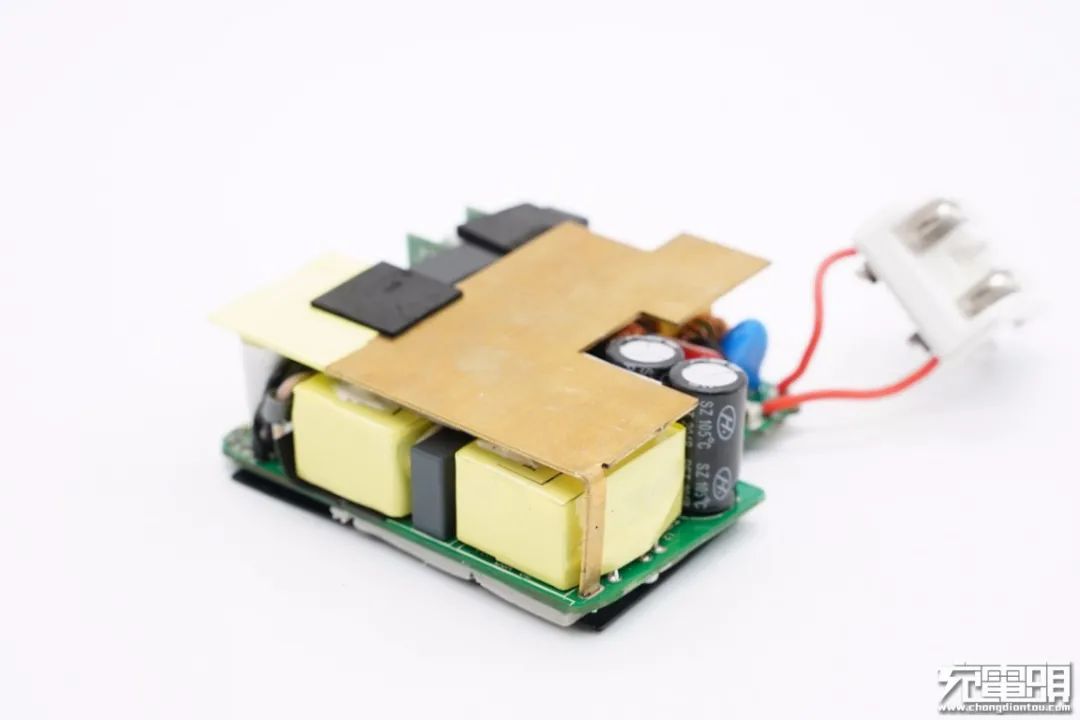

PCB板正面同样覆盖黄铜散热片。
散热片下面设有导热垫帮助变压器散热。

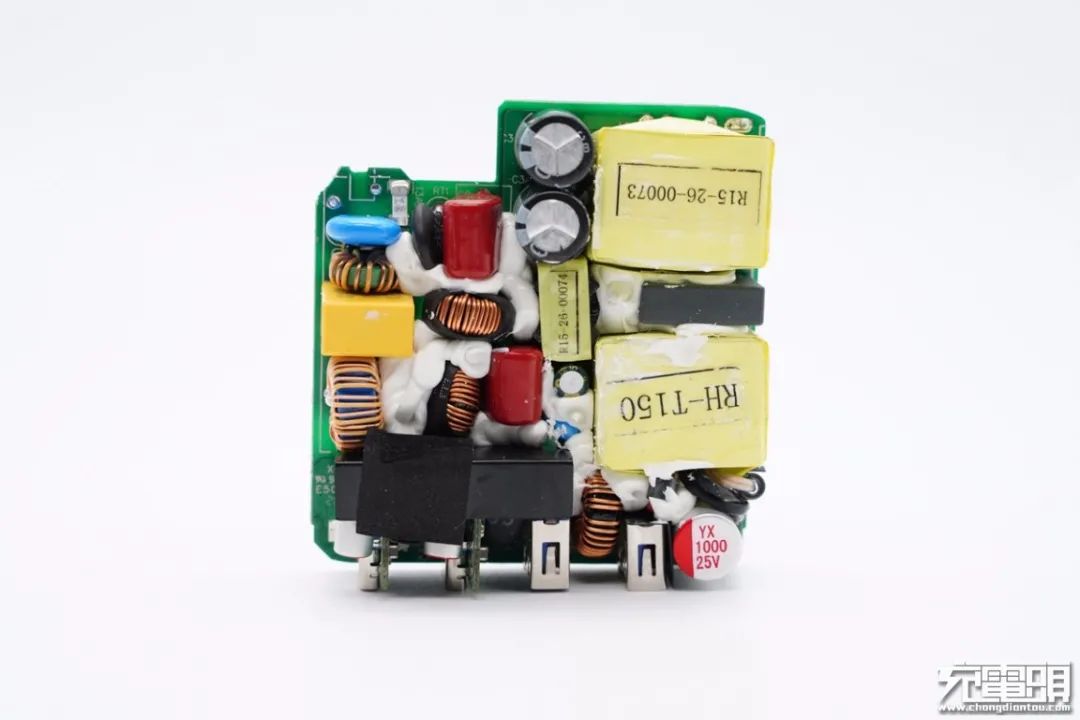

板子正面一览，输入端设有APFC功率因数校正电路，各元器件之间的缝隙里注胶处理。

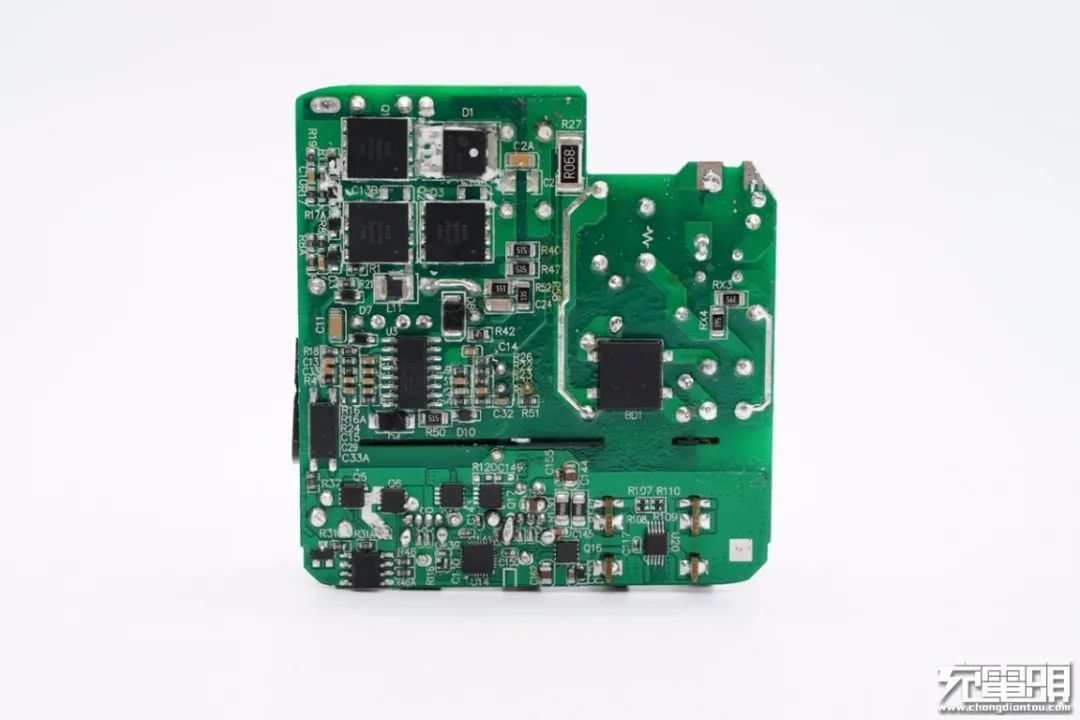

PCB板背面一览，初次级之间设有镂空槽来放置隔离板。
经过对充电器正背面电路分析发现，摩米士100W 2A2C氮化镓充电器内部采用APFC升压后为开关电源供电，LLC架构开关电源定压输出，同步整流，三路同步整流降压四口输出的设计架构，输出功率智能调整分配。下面我们就从输入端开始一一了解各元器件的信息。
输入端一览，设有压敏电阻、NTC浪涌抑制电阻、两级共模电感和安规X电容。

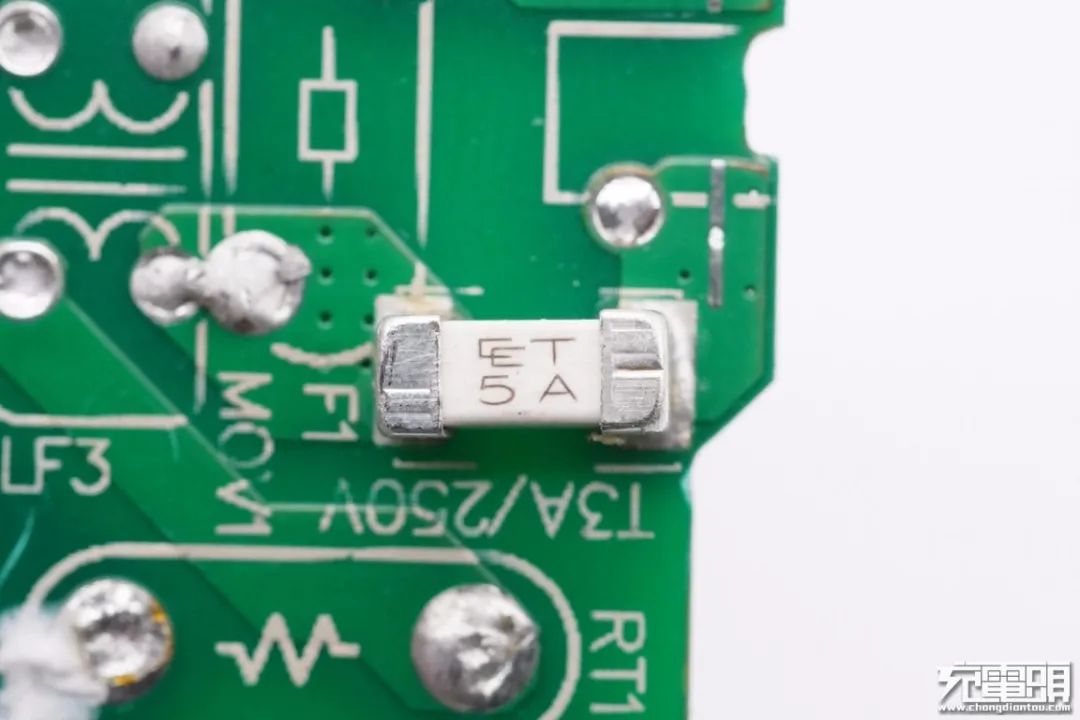

保险丝来自诚润电子，贴片焊接，额定电流为5A。

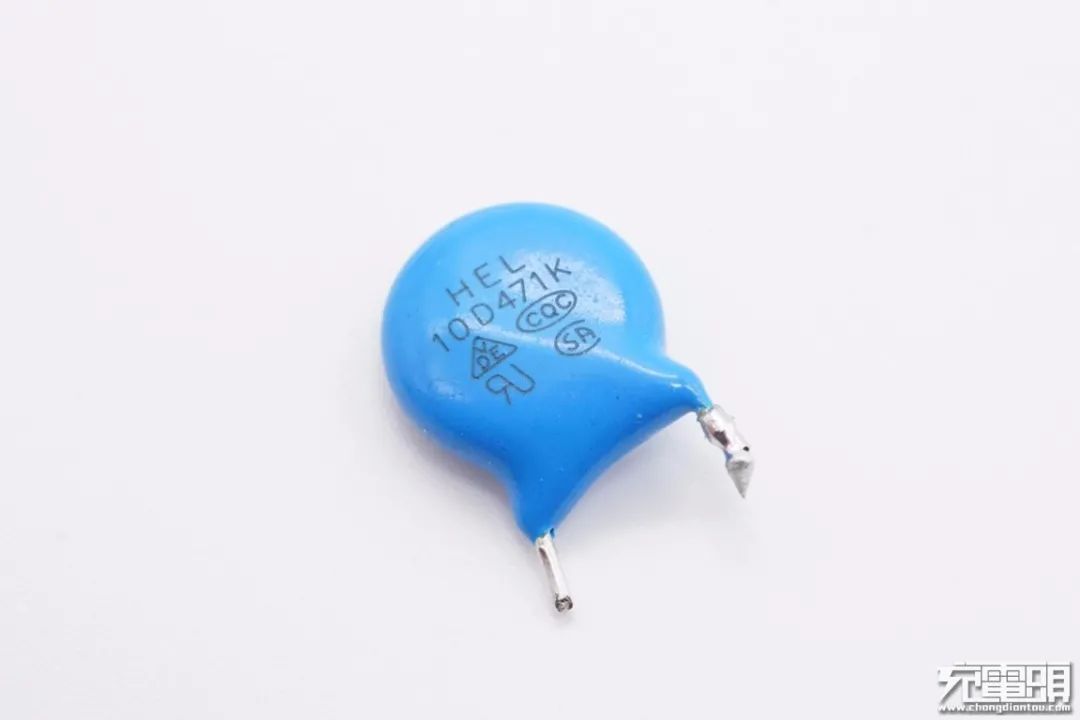

10D471K压敏电阻特写。

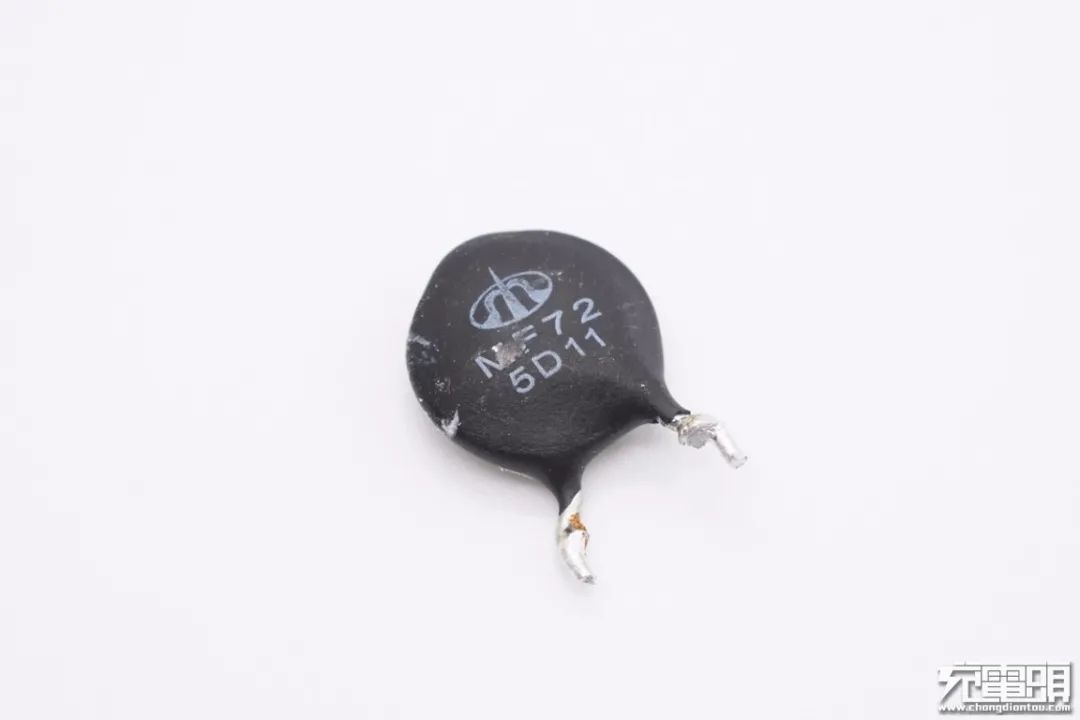

NTC浪涌抑制电阻用于抑制上电浪涌电流。

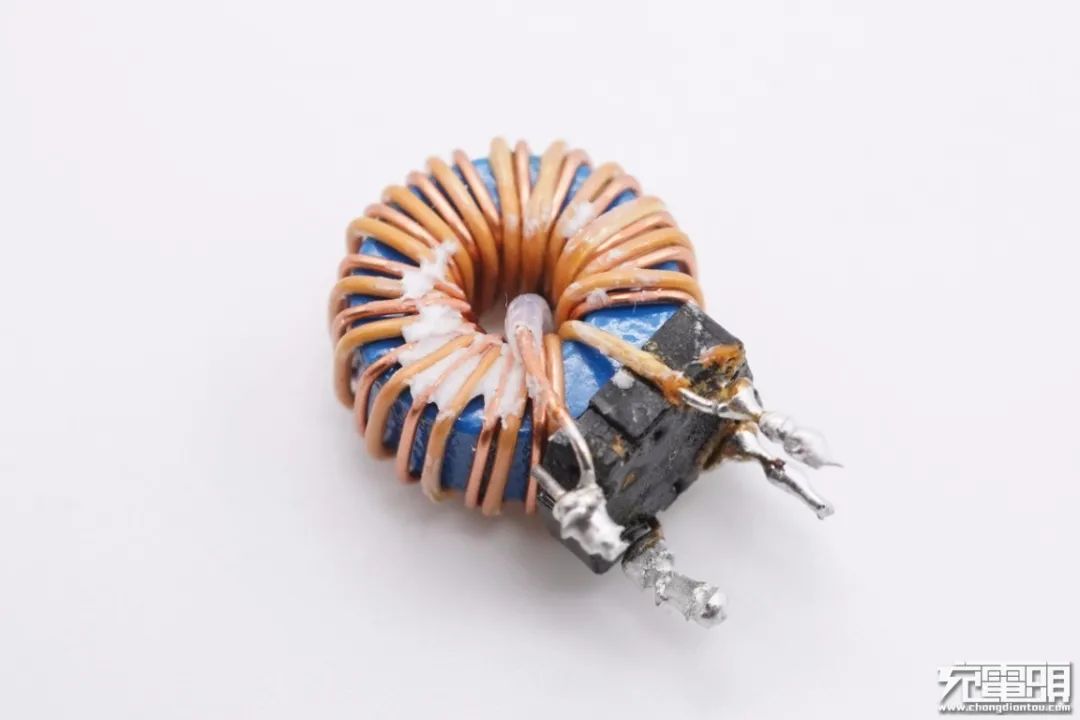

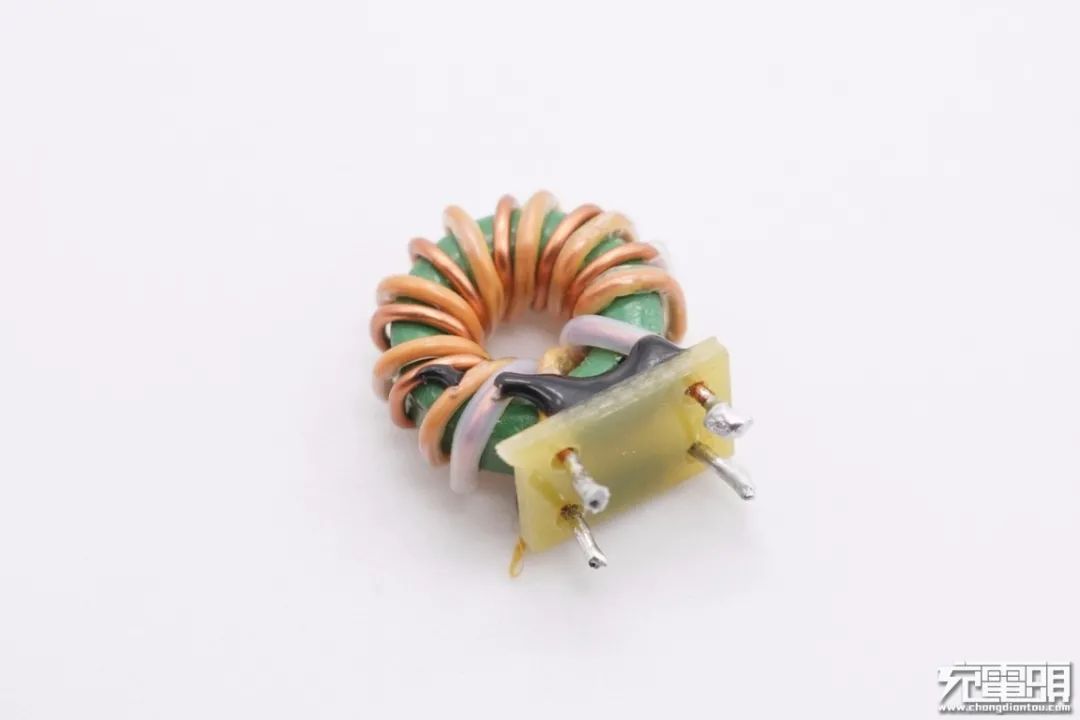

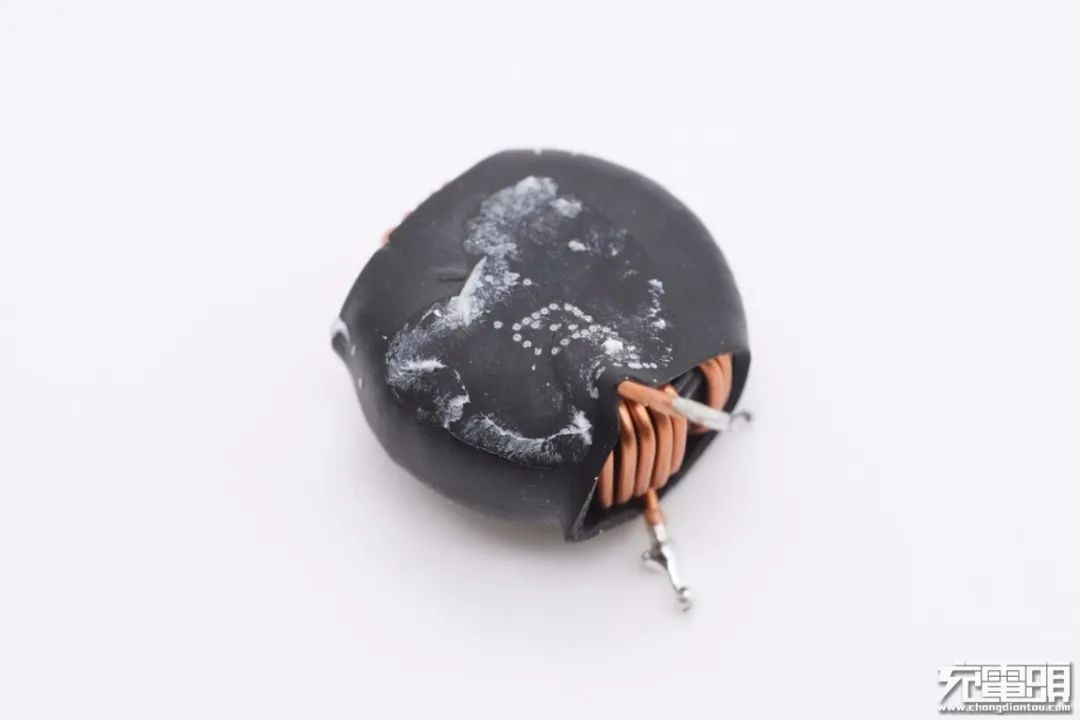

共模电感双线绕制，用于滤除EMI干扰。

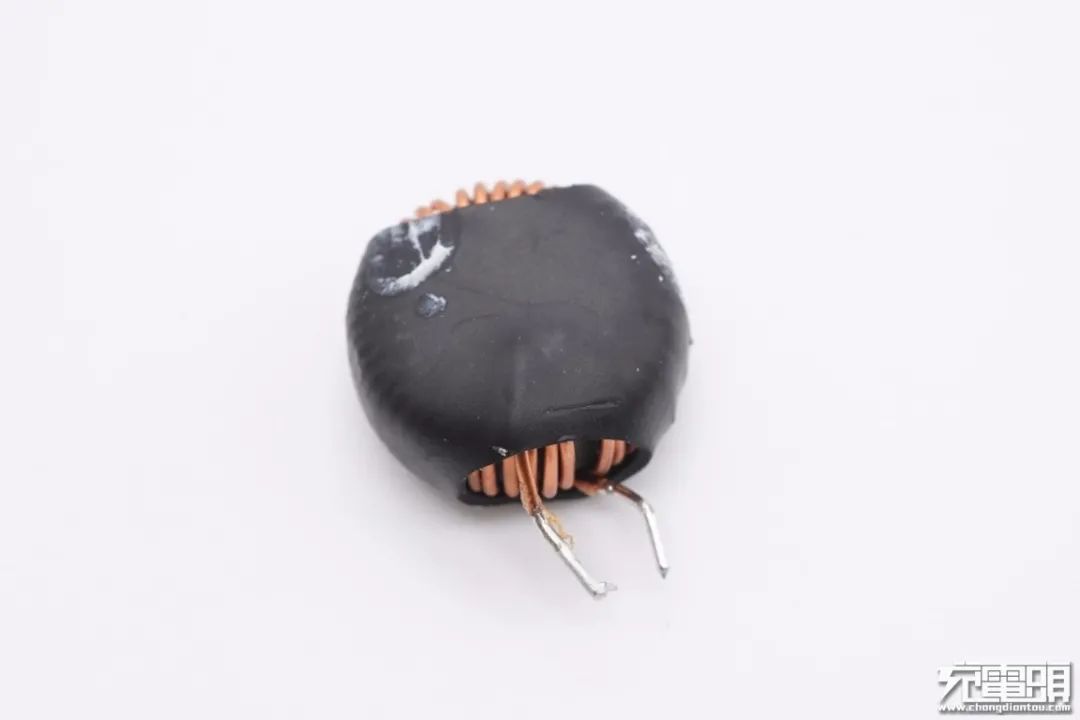

另一颗共模电感特写，蓝色磁芯。

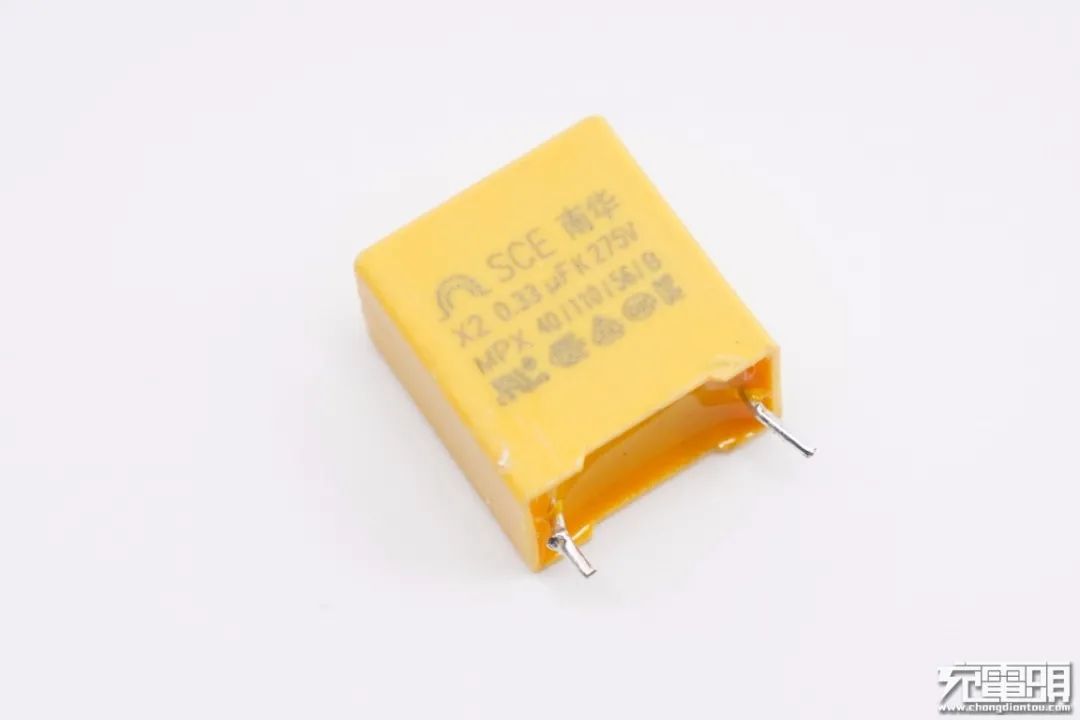

安规X电容容量0.33μF，东莞市南华电子有限公司。

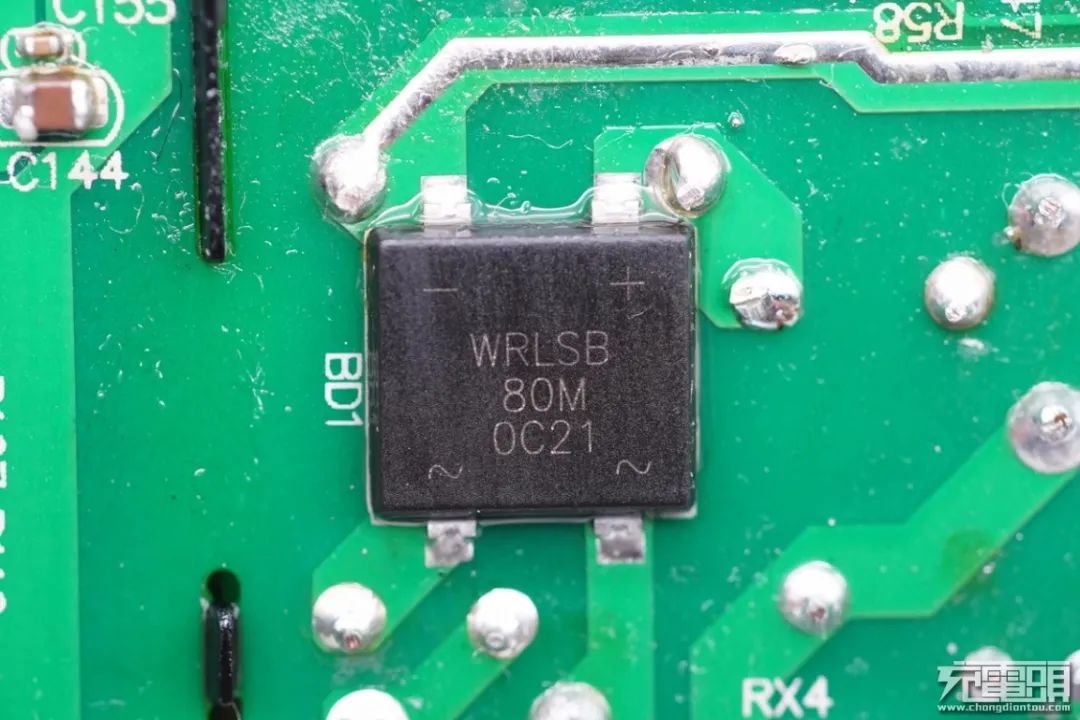

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

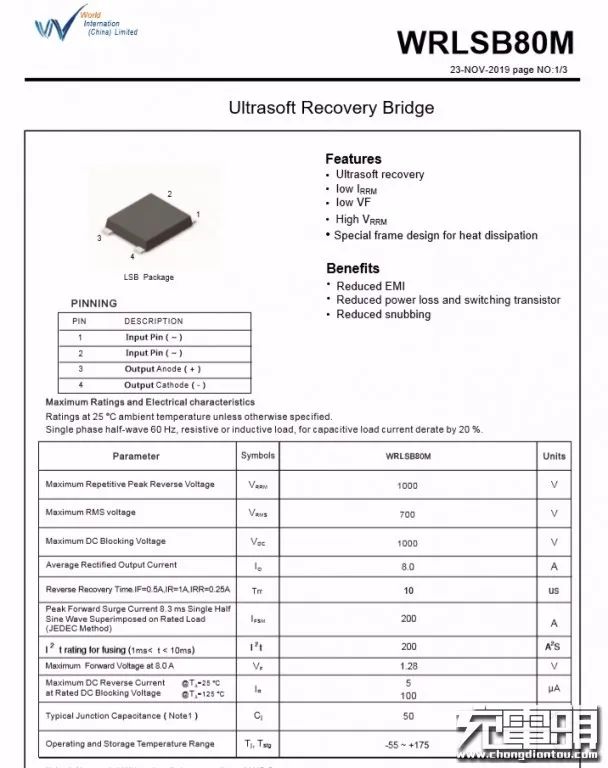

沃尔德 WRLSB80M 资料信息。
充电头网拆解了解到，沃尔德的软桥还被、、、、、等多款快充产品采用，产品性能获得客户一直认可。

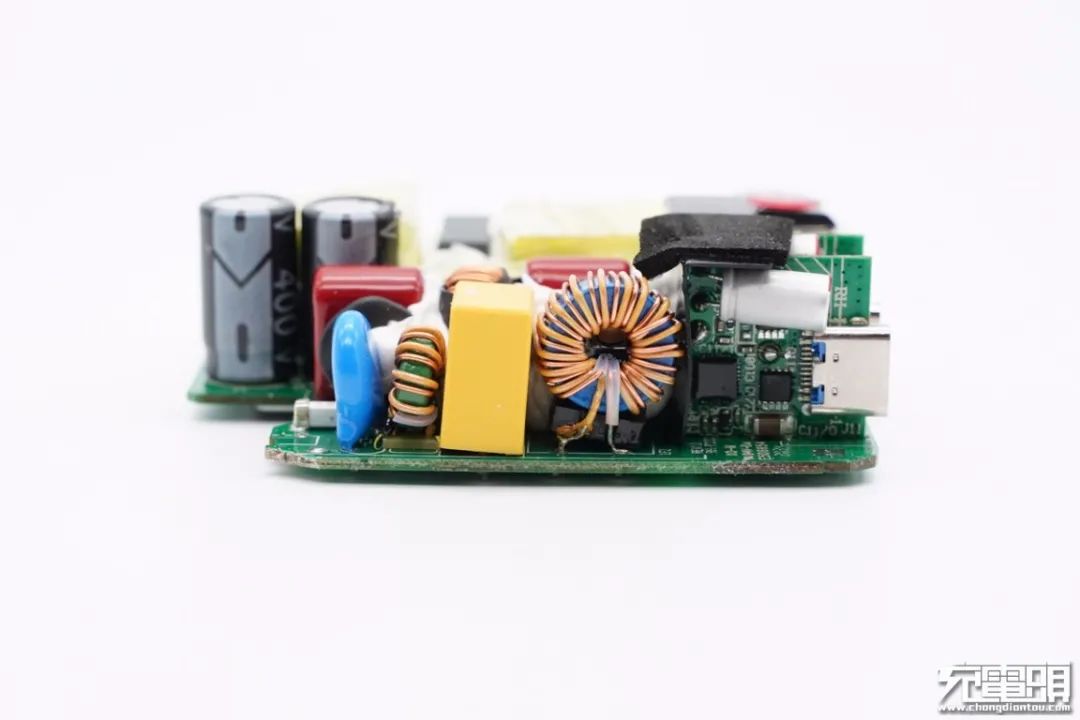

PCB板前端一览，设有滤波电容和PFC升压电感等元器件。

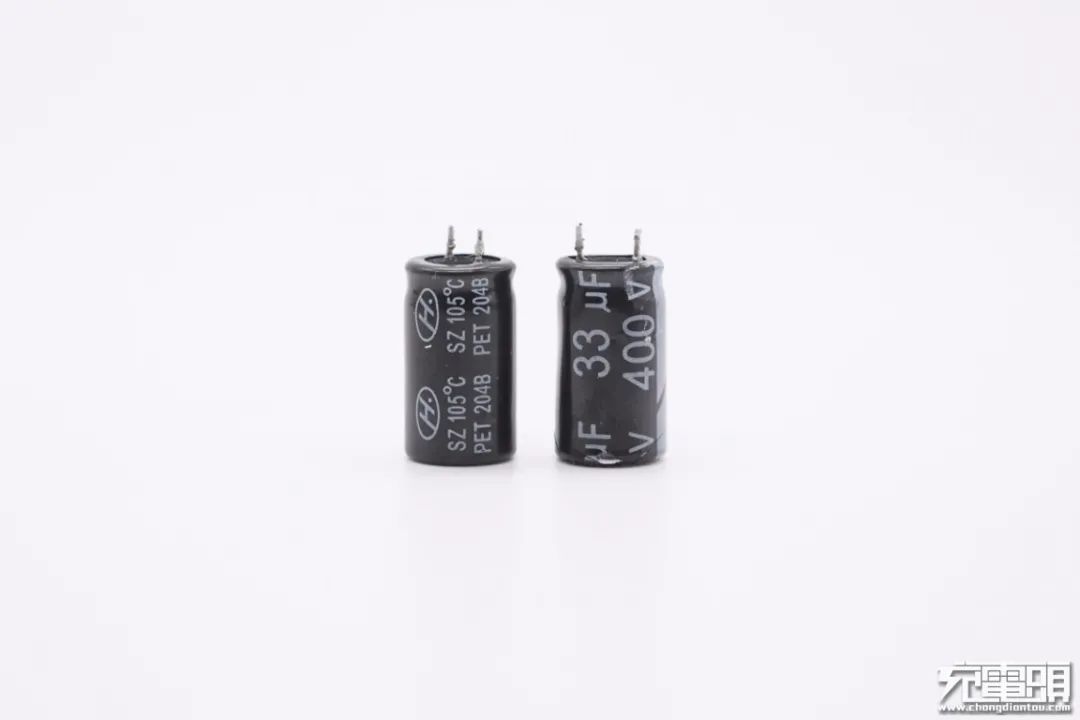

两颗高压滤波电解电容，规格均为400V 33μF。

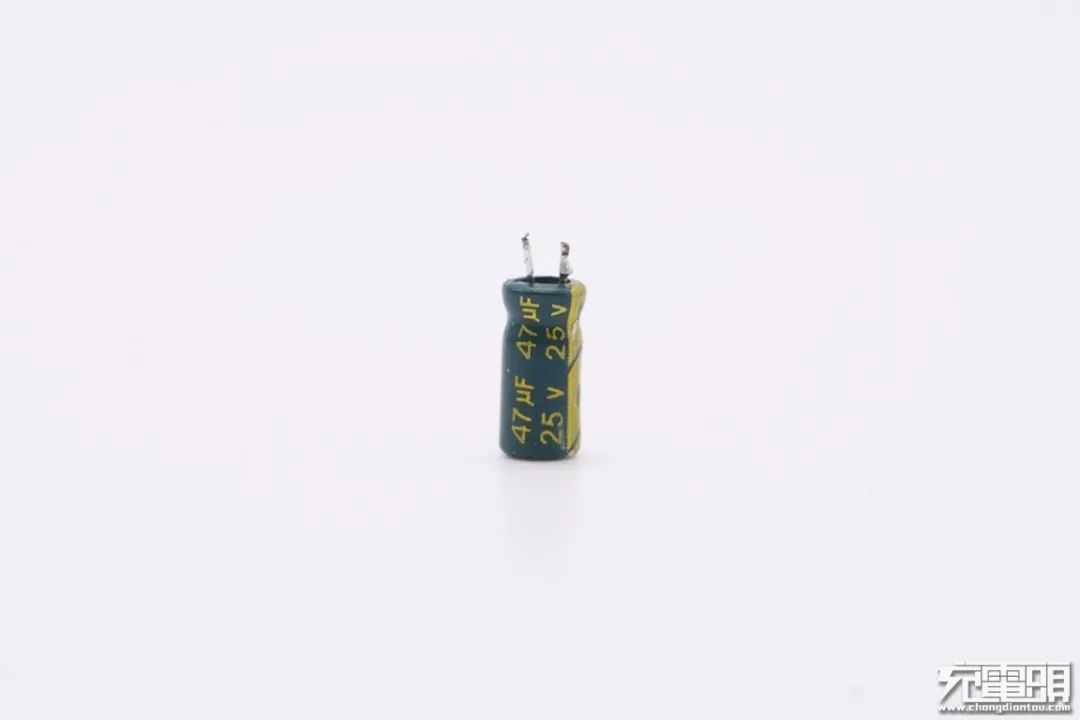

充电器主控芯片供电电容特写，规格为25V 47μF。

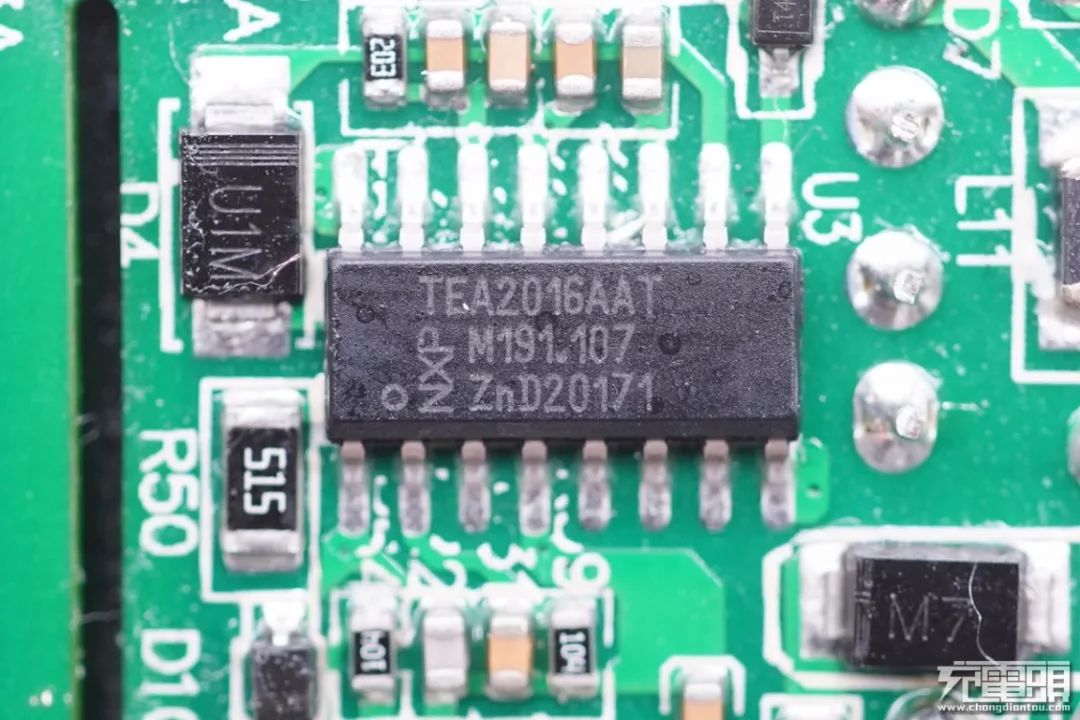

NXP恩智浦TEA2016AAT主控芯片，内置LLC控制器和PFC控制器，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能。

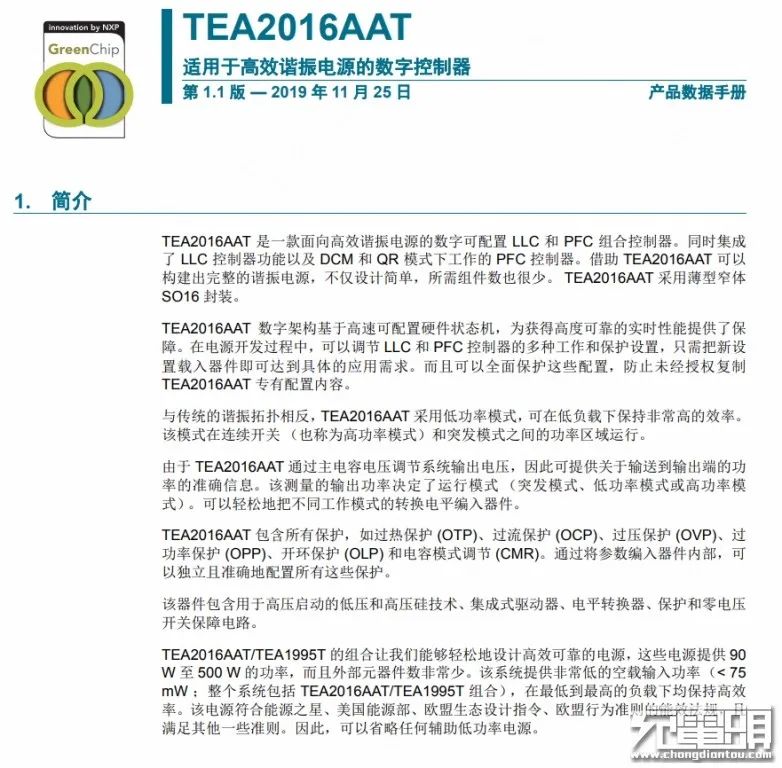

恩智浦TEA2016AAT简介。
初级侧三颗氮化镓开关管均来自英诺赛科，右上角那颗用于PFC升压，左侧两颗英诺赛科INN650D02用于LLC开关电源。
英诺赛科INN650D02，耐压650V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，这是整个产品的核心元器件。INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
英诺赛科向充电头网透露，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。

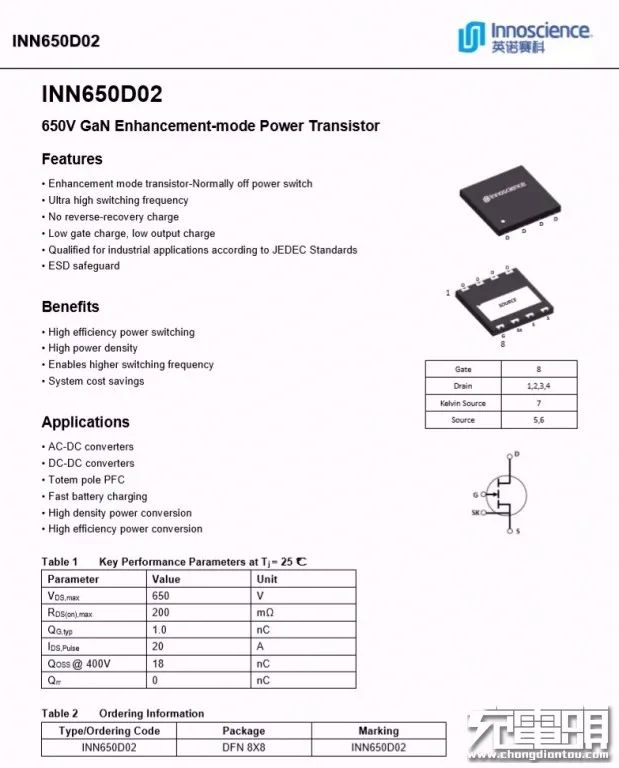

英诺赛科 INN650D02 详细资料。充电头网拆解了解到，该氮化镓开关管还被、、、、、等多款产品采用。
美浦森MSD06065V1，碳化硅二极管，耐压650V，更短的恢复时间，用于PFC升压整流。
美浦森MSD06065V1资料信息。

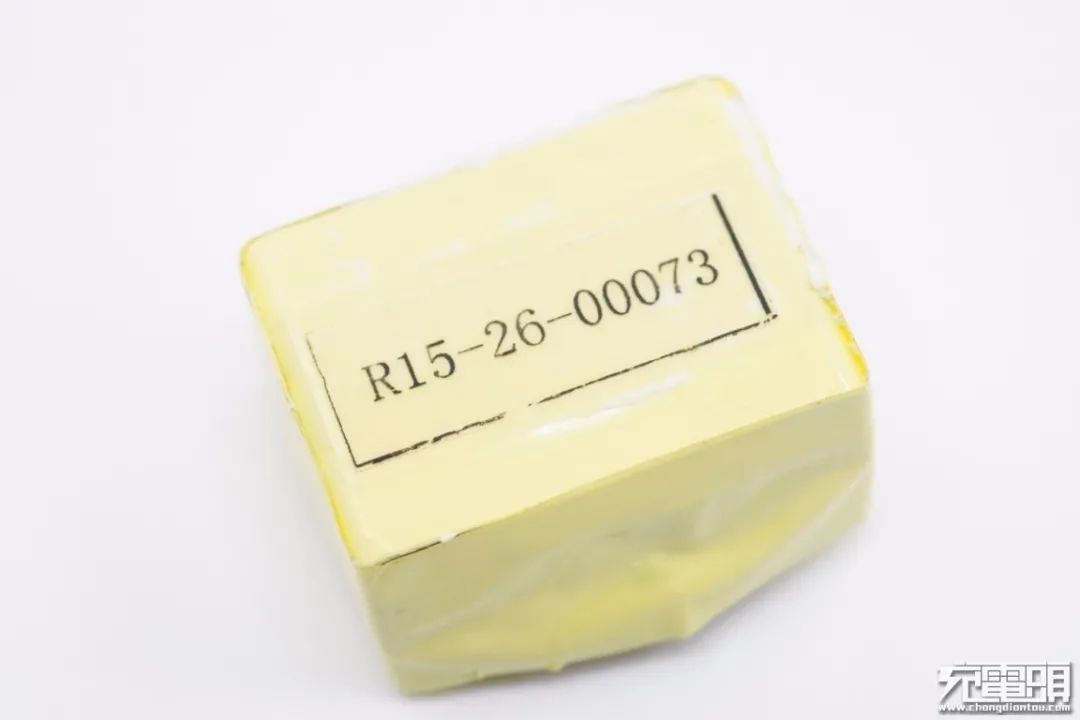

PFC升压电感特写，全身使用绝缘胶带包裹，顶部贴有信息标签。
主板正面中心还设有薄膜电容、滤波电感、LLC谐振电感等元器件。

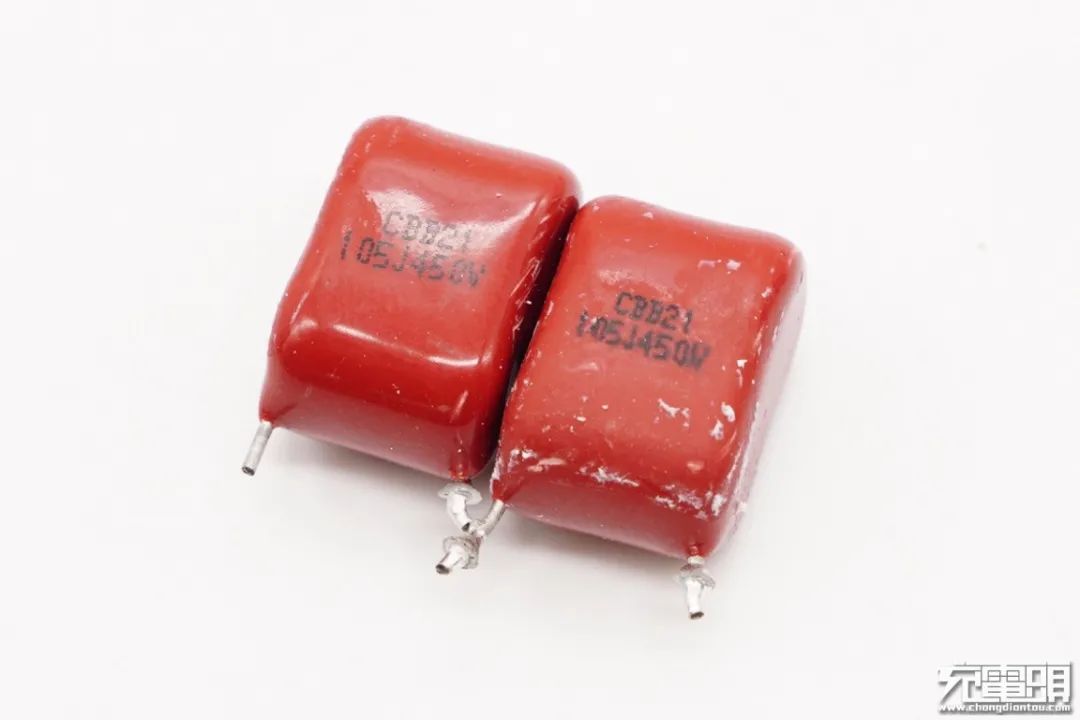

两颗红色CBB薄膜电容特写，105J 耐压450V。
滤波电感外套热缩管。
另一颗特写。

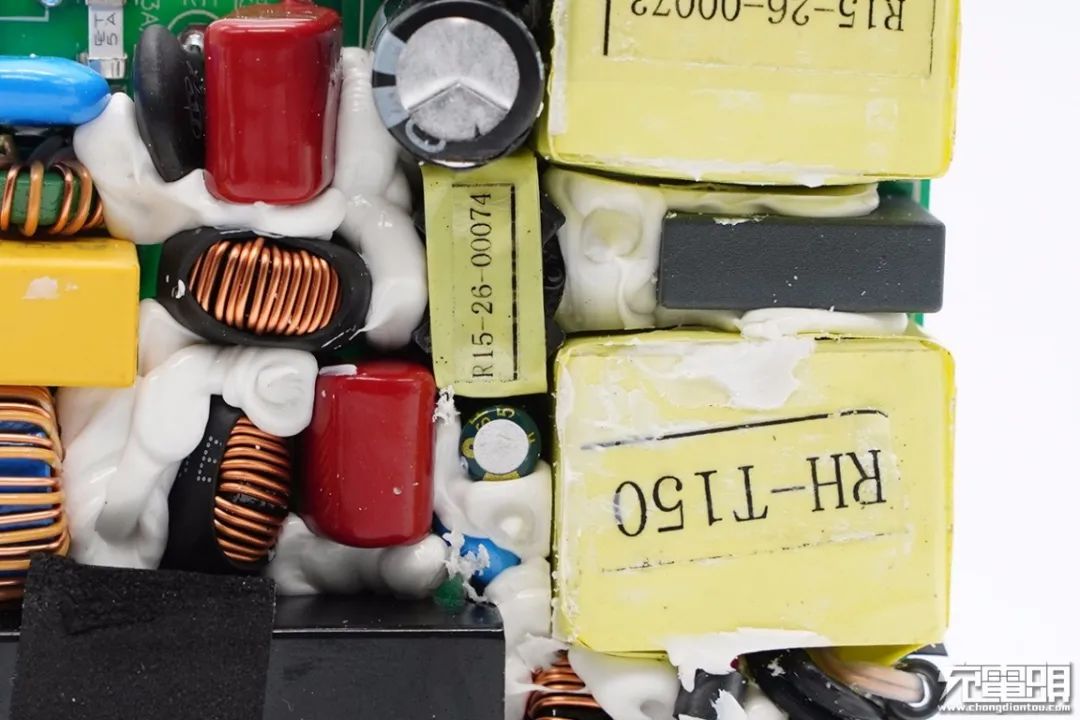

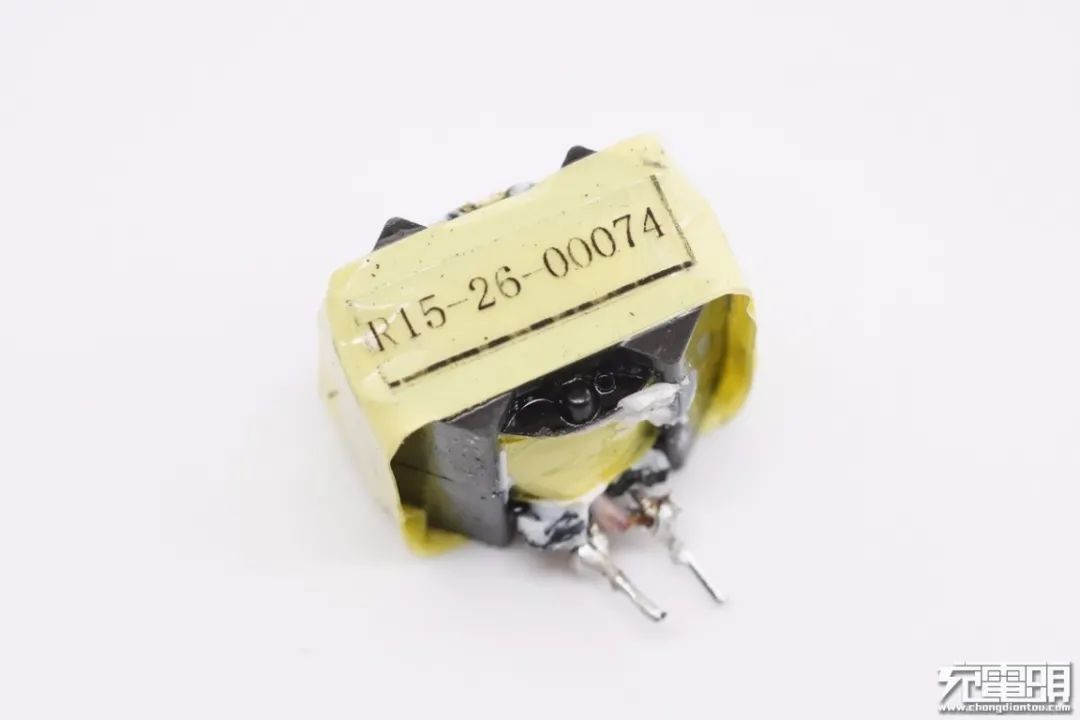

LLC谐振电感特写，标签上是R15-26-00074字样。

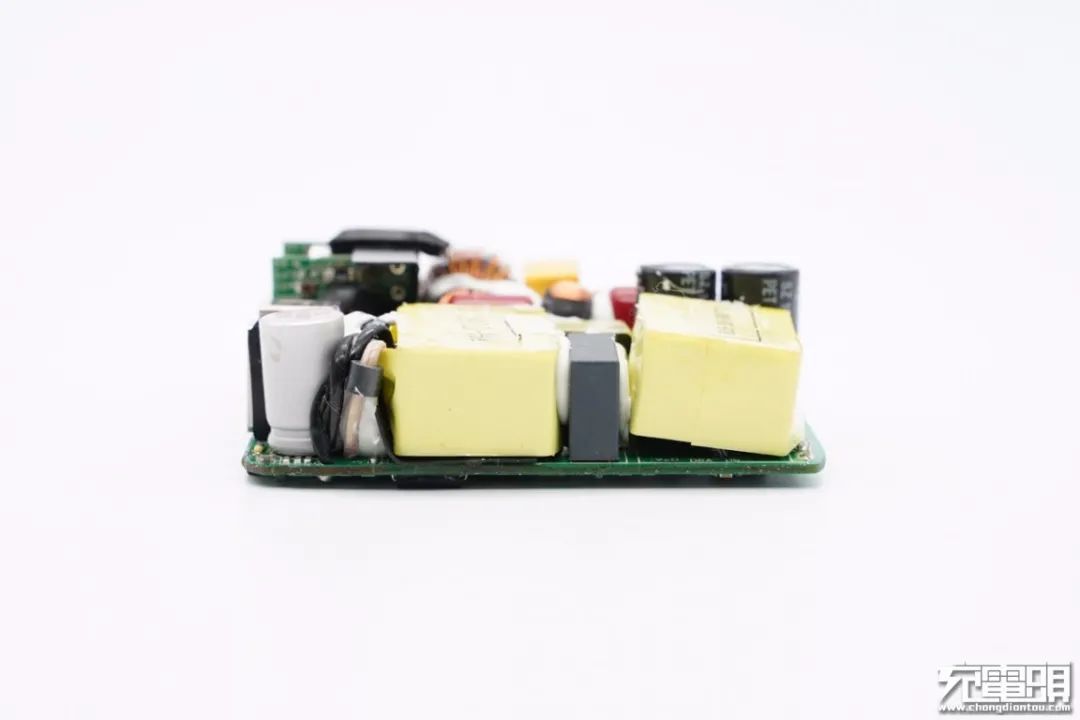

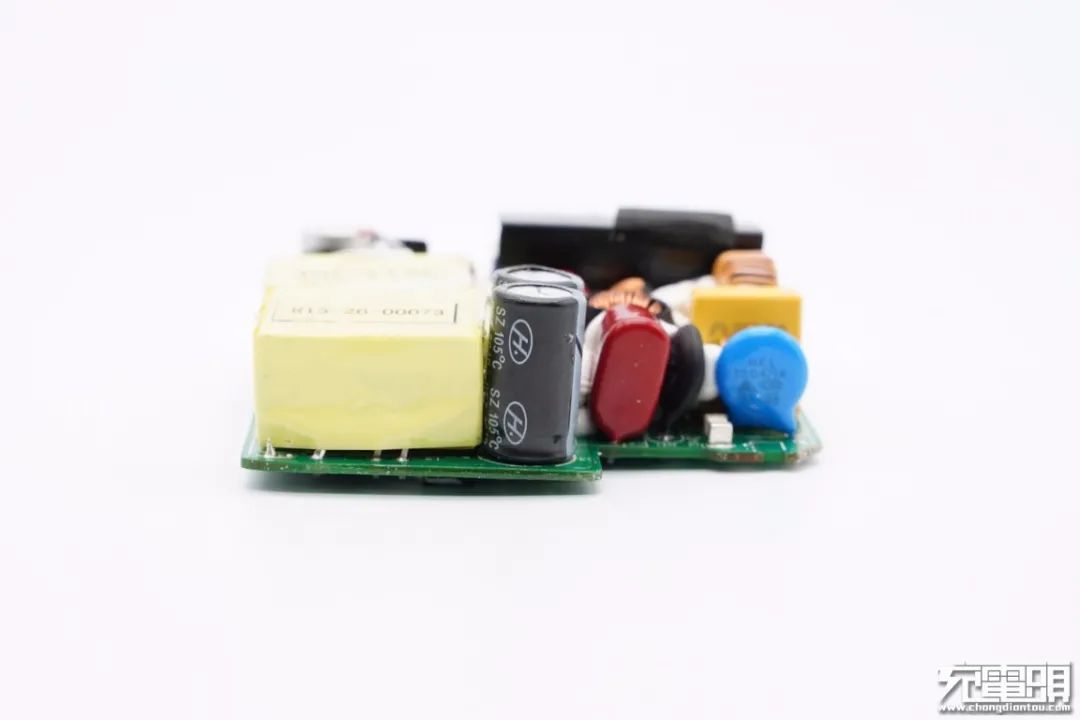

PCB板另一侧一览。

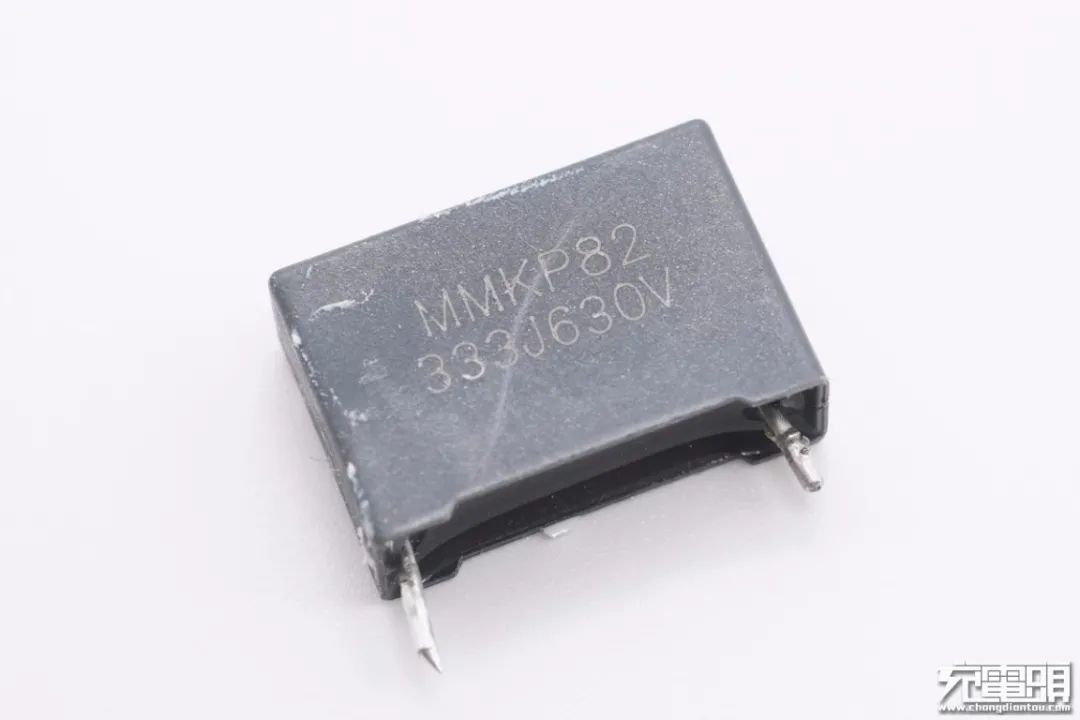

LLC谐振电容特写，333J630V。
变压器特写，次级采用多层绝缘线，顶部贴有信息标签。

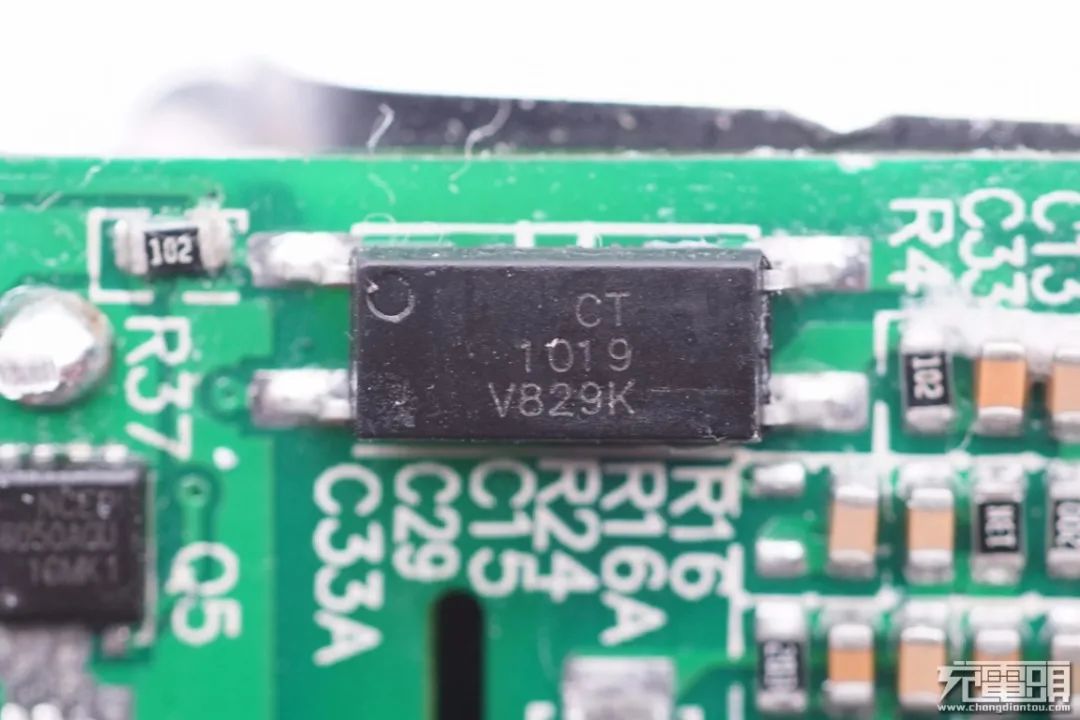

CT 1019光耦特写，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。
输出抗干扰蓝色Y电容特写。

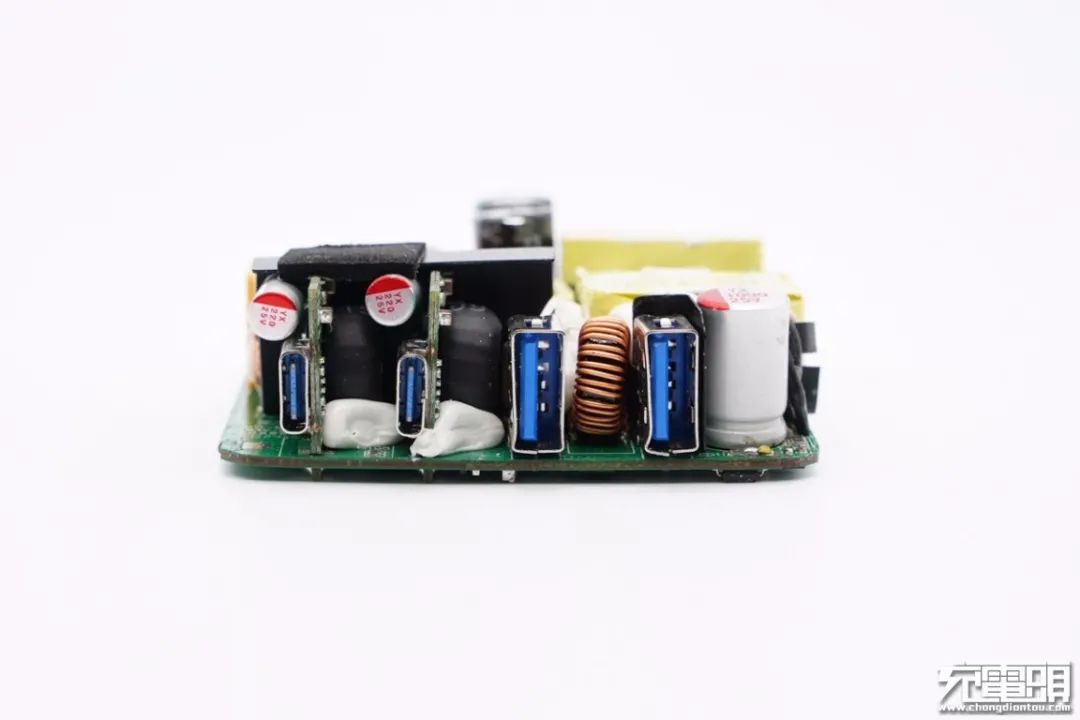

输出端一览，USB-C口使用小板垂直焊接，小板打胶加固，并且后面设有绝缘隔离板。

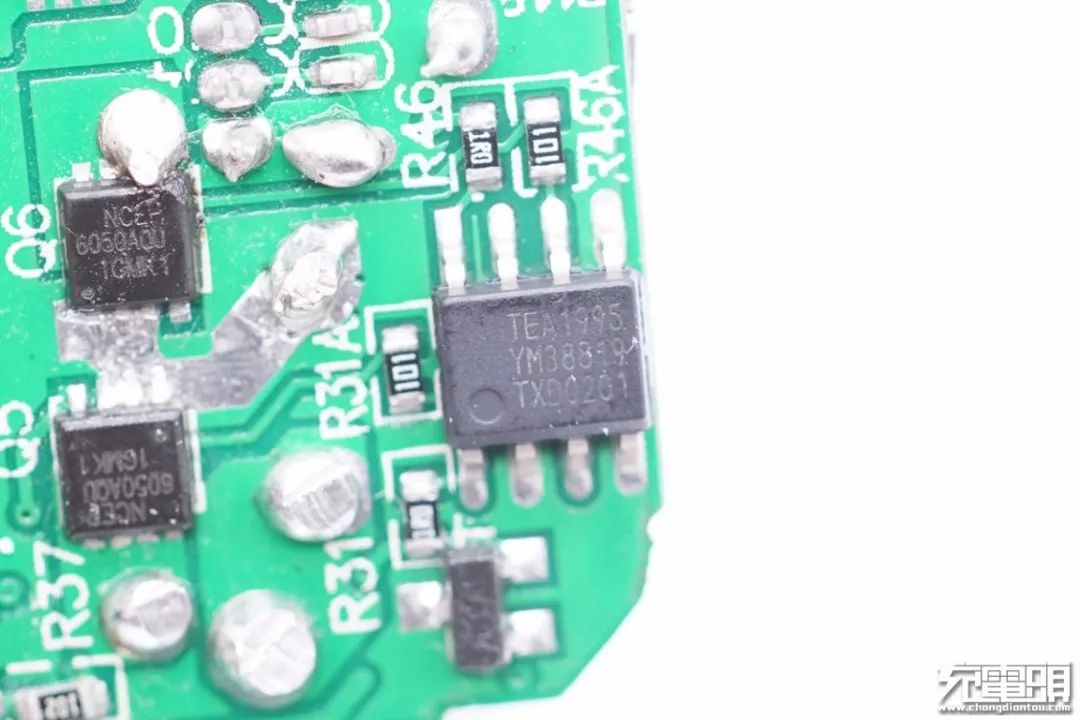

次级同步整流控制器采用恩智浦TEA1995T，其内置两个驱动器用于LLC架构开关电源的同步整流。

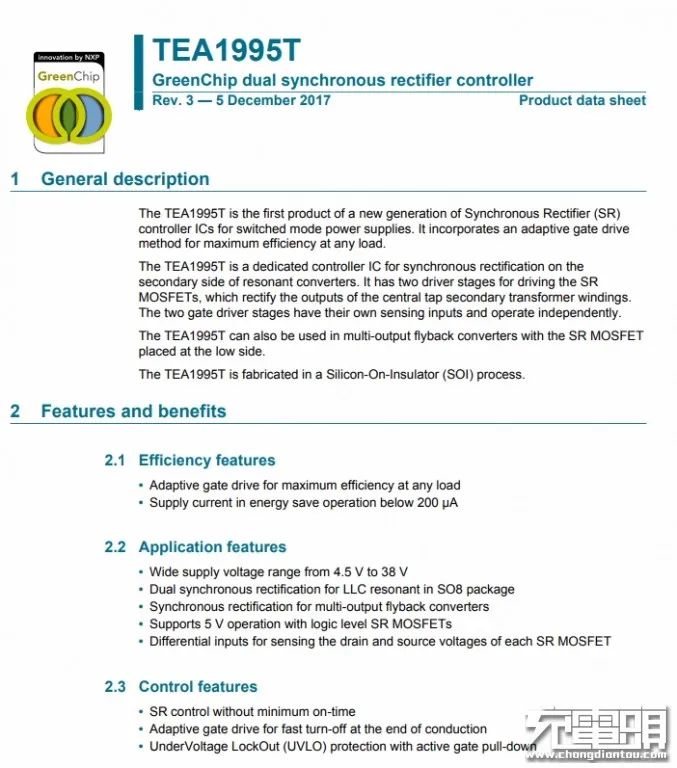

恩智浦TEA1995规格资料。

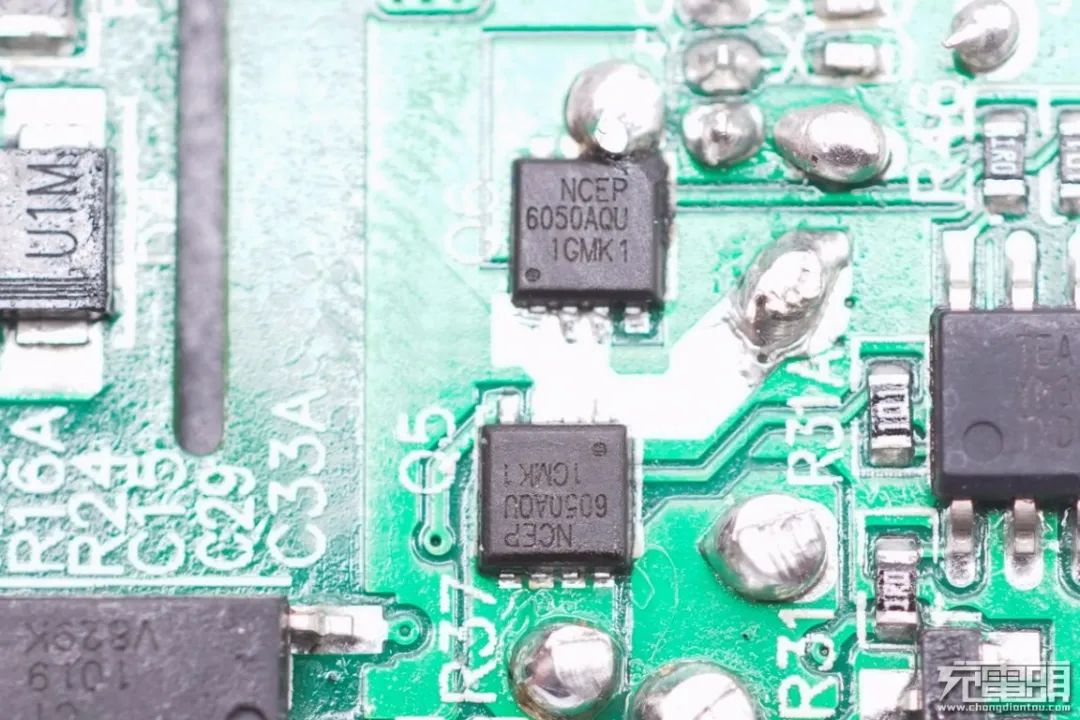

次级同步整流MOS采用新洁能NCEP6050AQU，NMOS，耐压60V。
新洁能NCEP6050AQU资料信息。

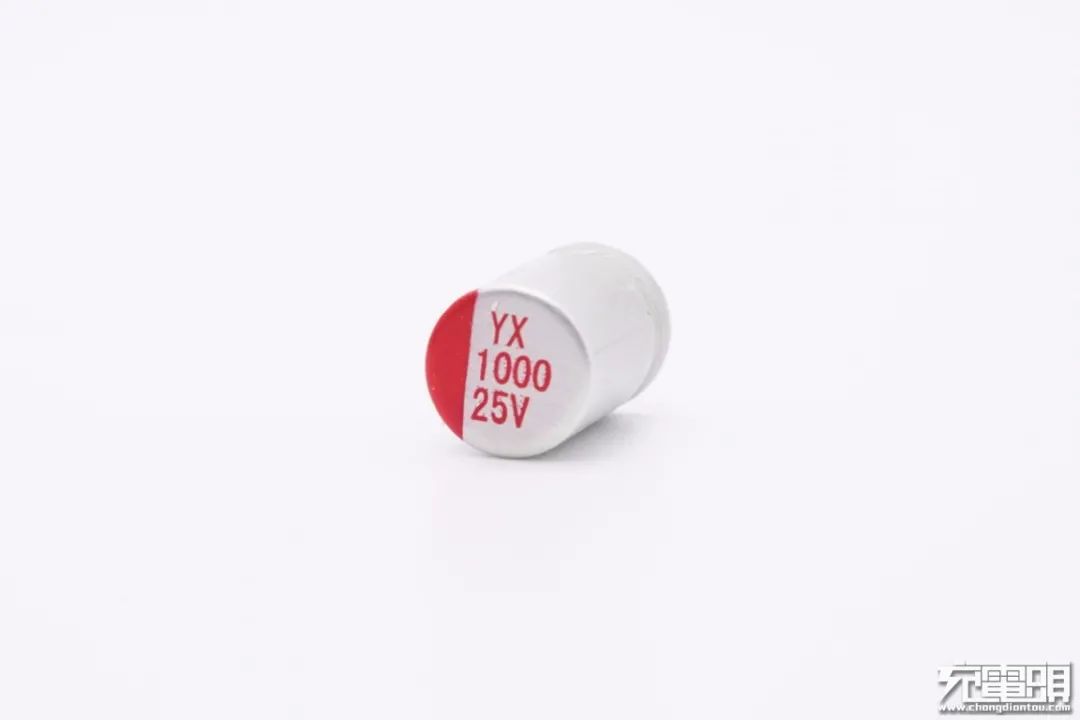

同步整流输出滤波固态电容，规格均为25V 470μF，来自。“YX”牌固态电容专门针对USB PD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。
充电头网了解到，采用云星固态电容的电源产品还有、、、、、等。

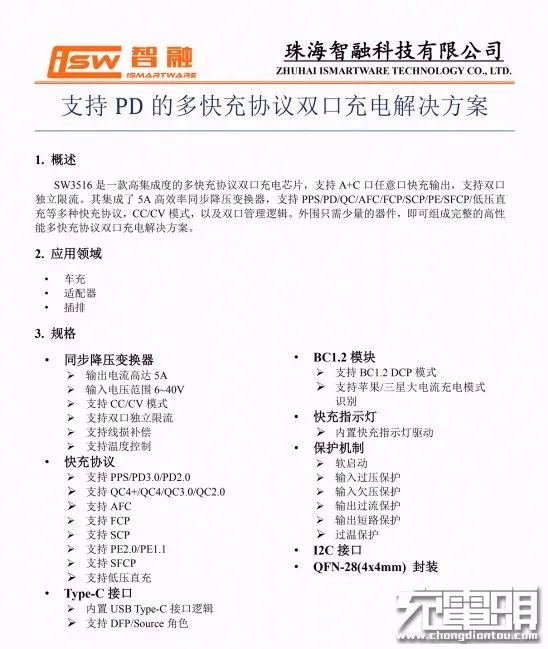

采用智融SW3516主控芯片作为两个USB-A接口的降压控制和协议识别。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。可广泛应用于USB PD双口快充车充、充电器以及USB插排等产品。
充电头网通过拆解发现，SW3516还被、、、、等多款产品采用，。
外挂两颗芯电元 PED3016M MOS管，NMOS，耐压30V，用于为USB-A口输出同步整流降压。
芯电元 PED3016M 详细资料。

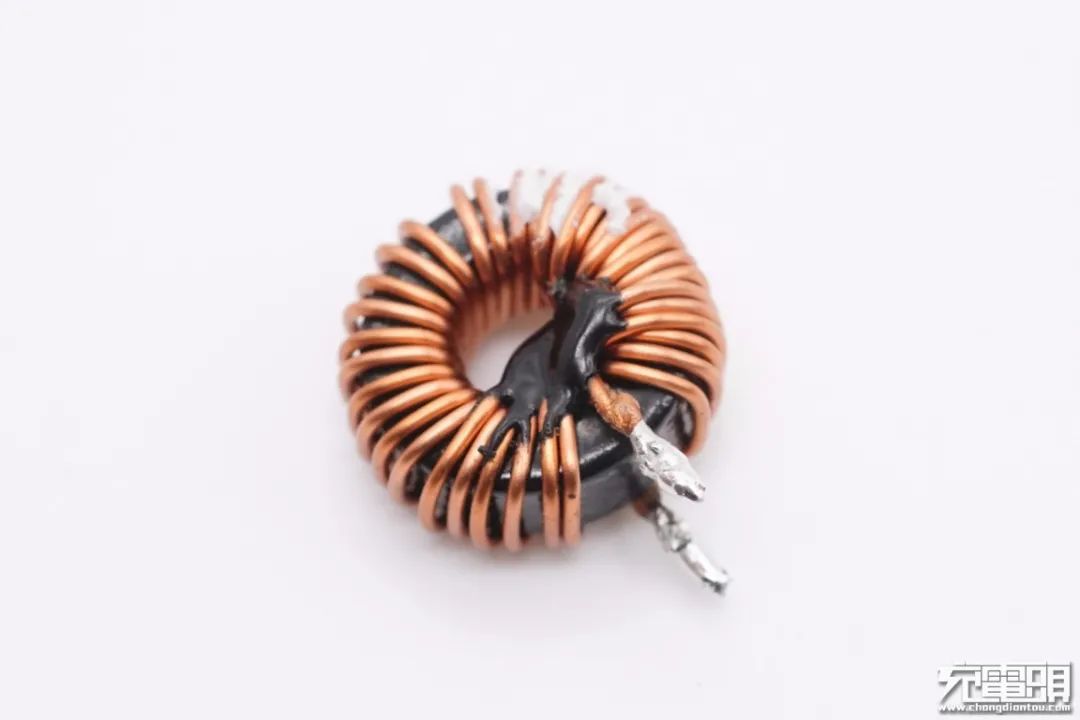

磁环降压电感特写，线圈涂胶固定。
福建云星电子同步整流降压输出滤波固态电容，规格为25V 220μF。

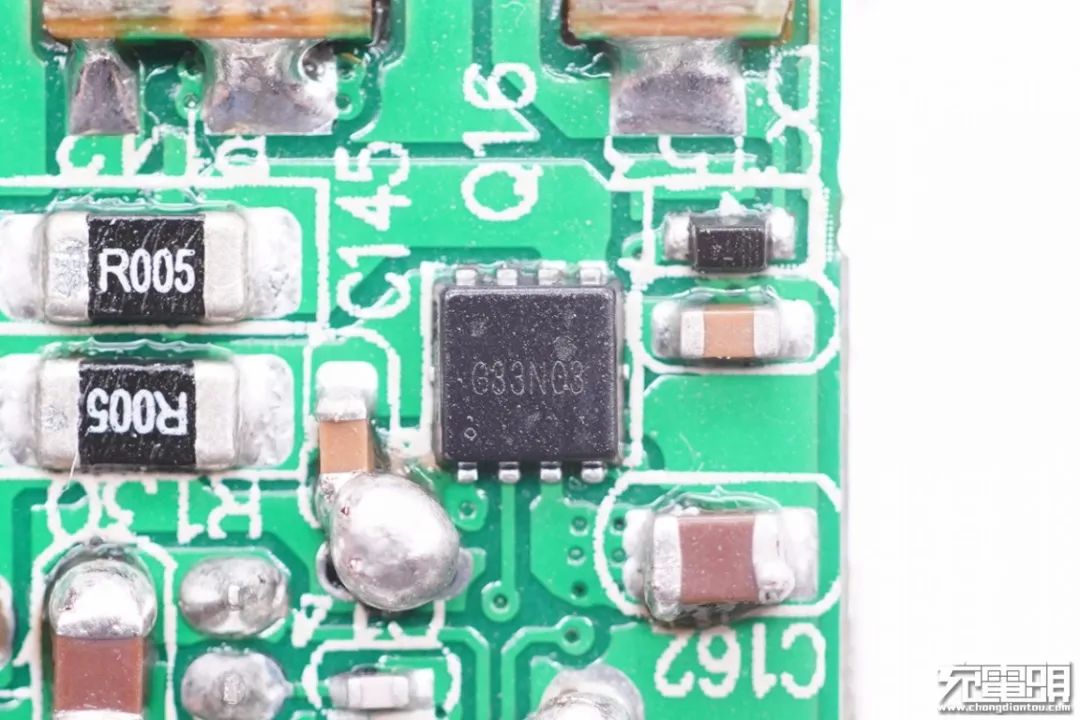

VBUS开关管采用谷峰 G33N03D3，双NMOS，耐压30V，用于两个USB-A快充端口分配。
谷峰 G33N03D3 详细资料。

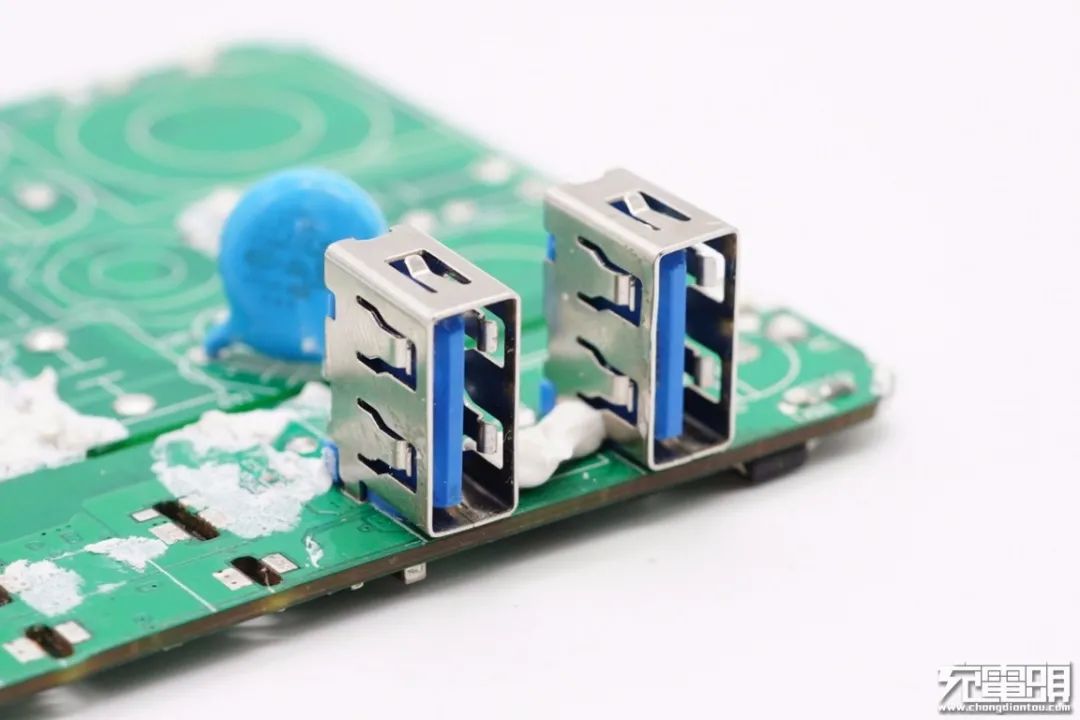

USB-A母座特写，蓝色胶芯，过孔焊接。

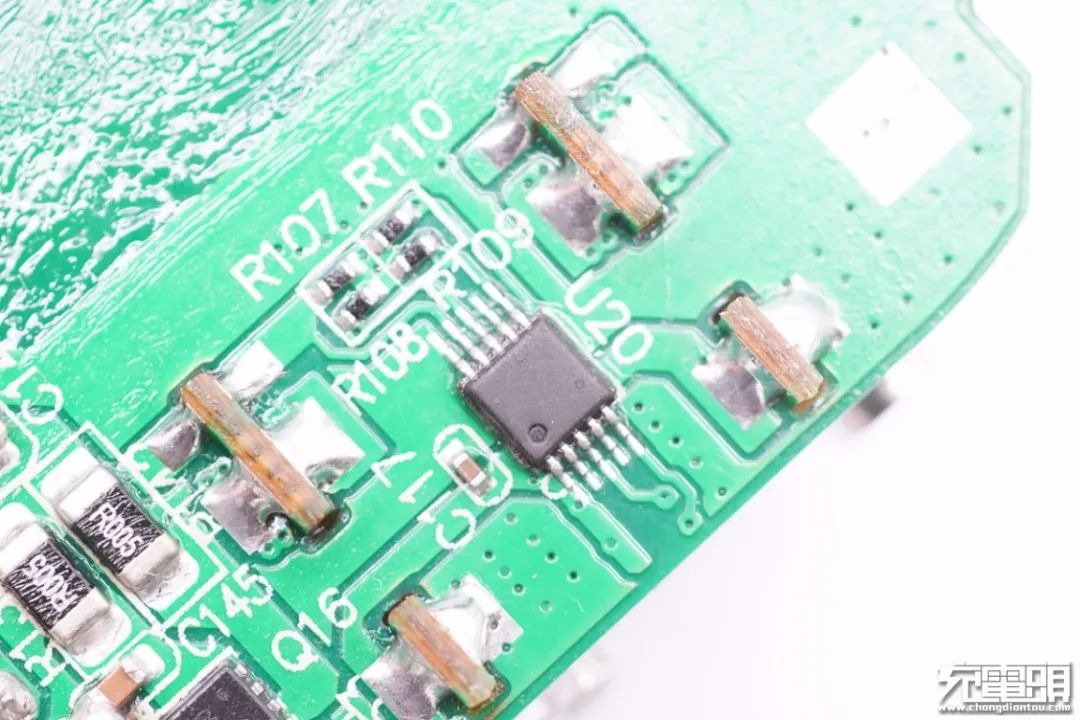

一颗无丝印芯片，用于两个USB-C口输出功率智能调节。通过充电头网实测发现，USB-C1、USB-C2支持功率盲插功能，并性能完全一致，任意单一插入都能获得100W满载输出。可见这一功能，由图中这颗MCU对两个USB-C口进行了智能协调。

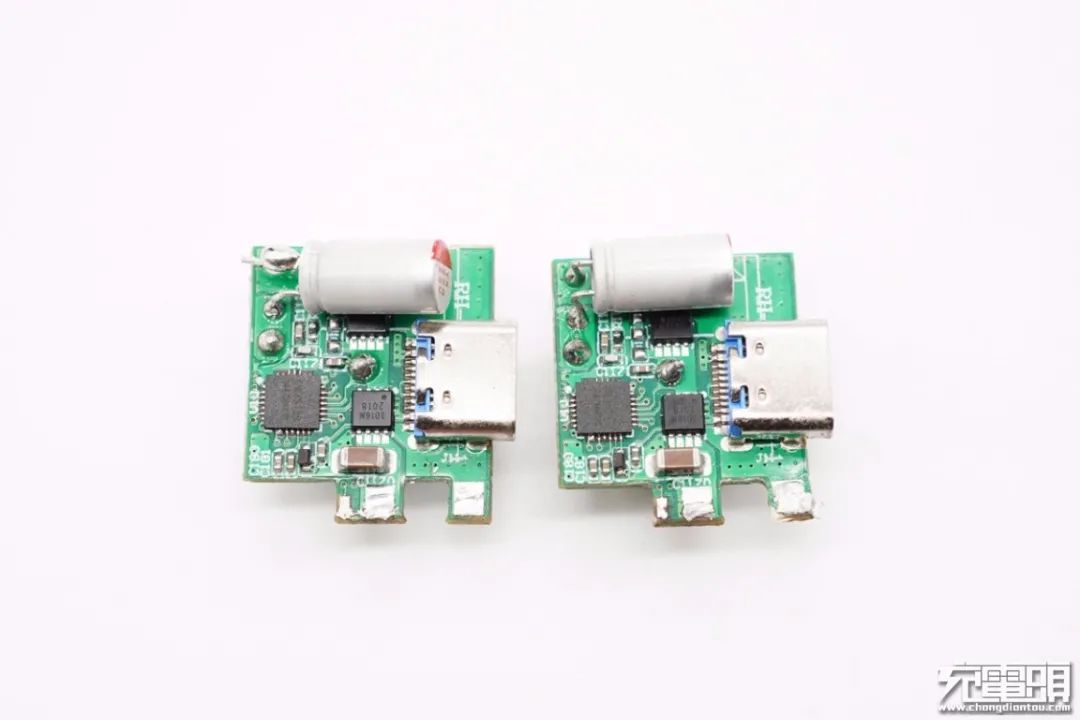

经过观察发现两块小板设计布局完全一样，也都采用的是智融SW3516+芯电元PED3016M降压输出方案。

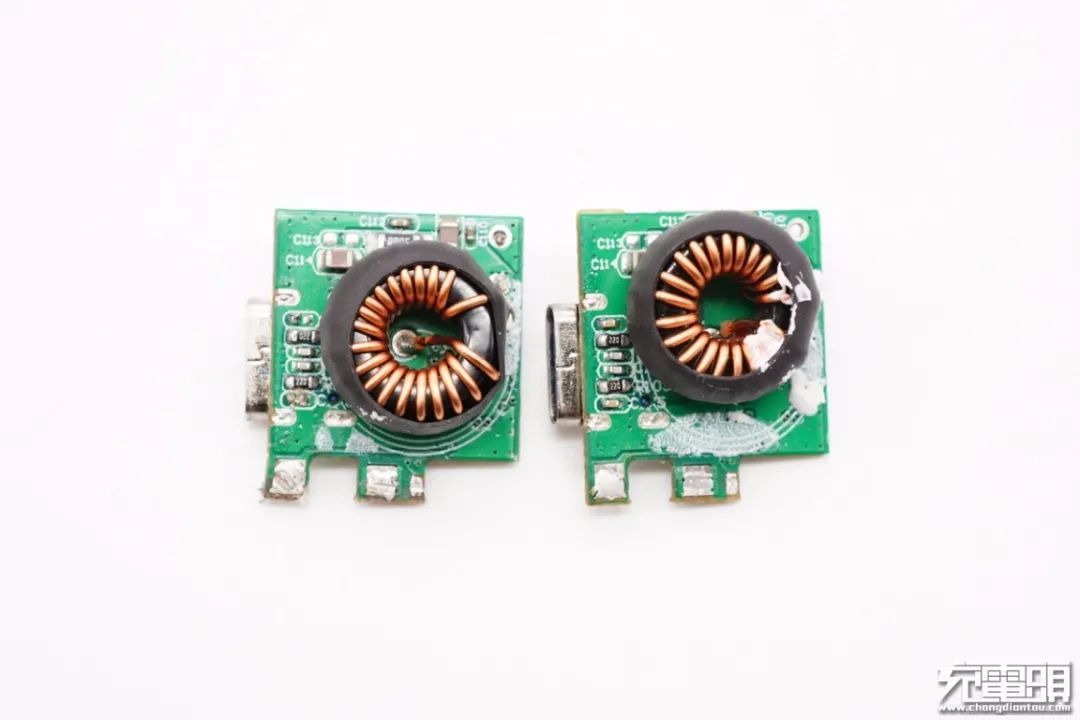

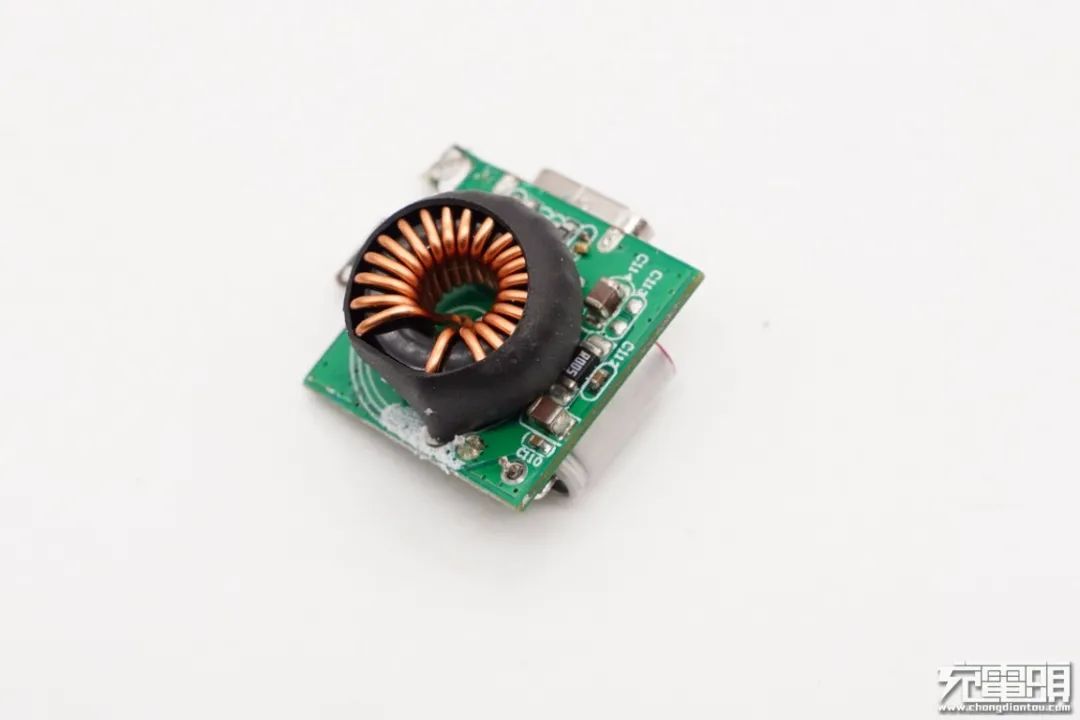

小板背面都设有磁环降压电感。

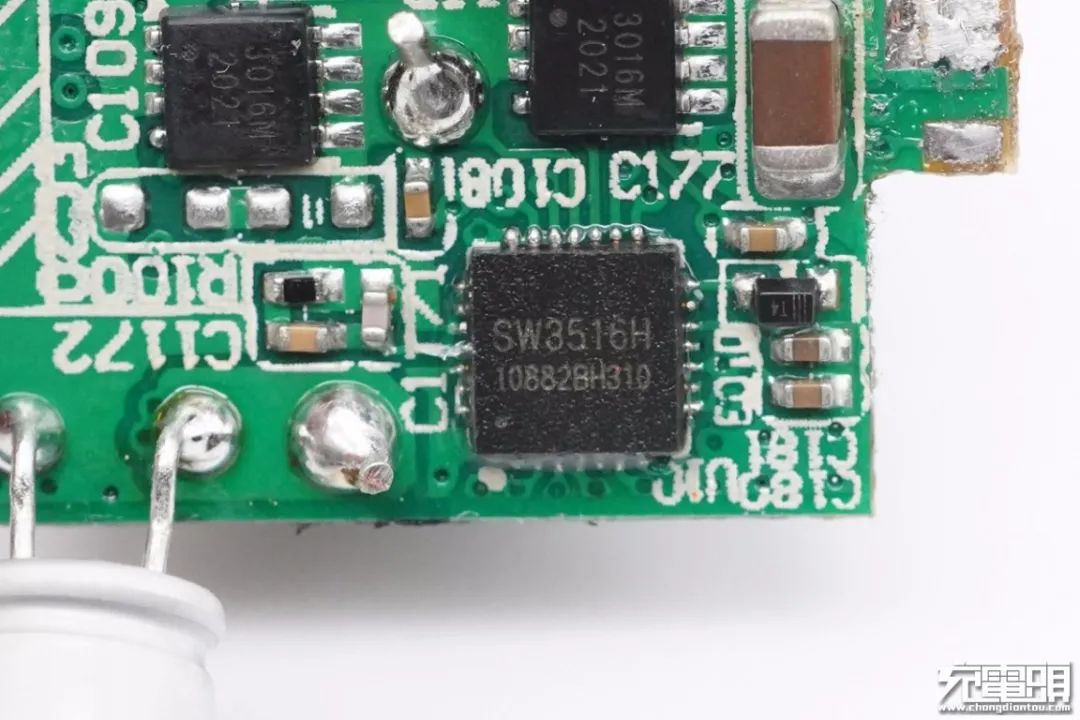

小板上的智融SW3516降压协议IC。

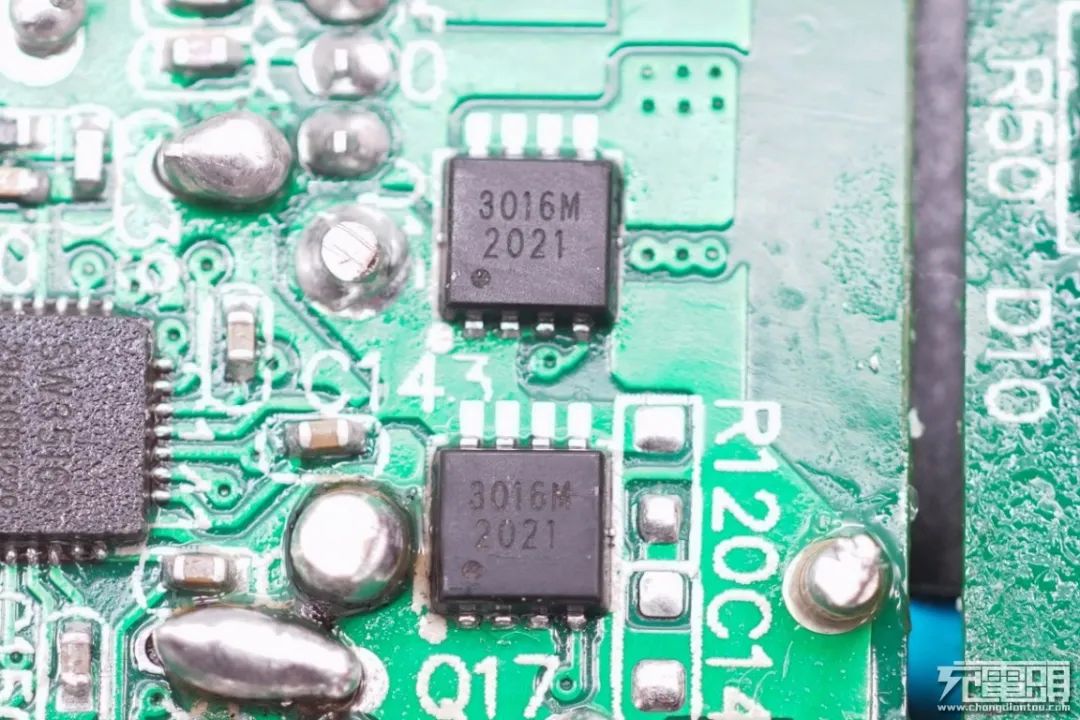

旁边的两颗PED3016M用于同步整流降压。
小板背面的降压电感外套热缩管绝缘。

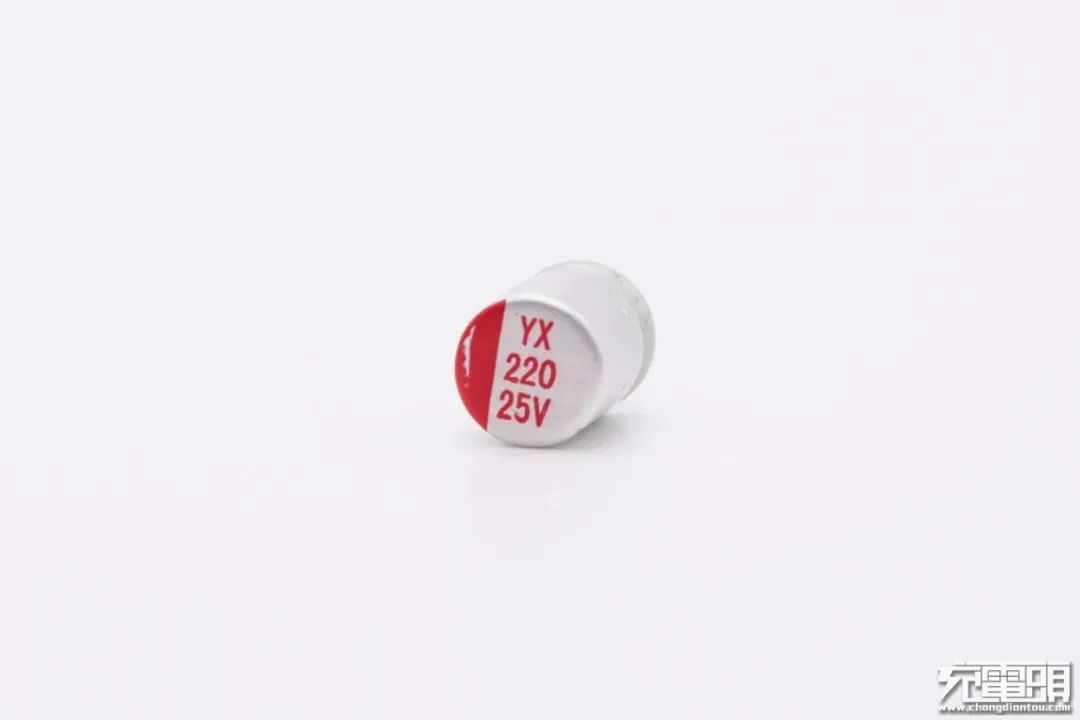

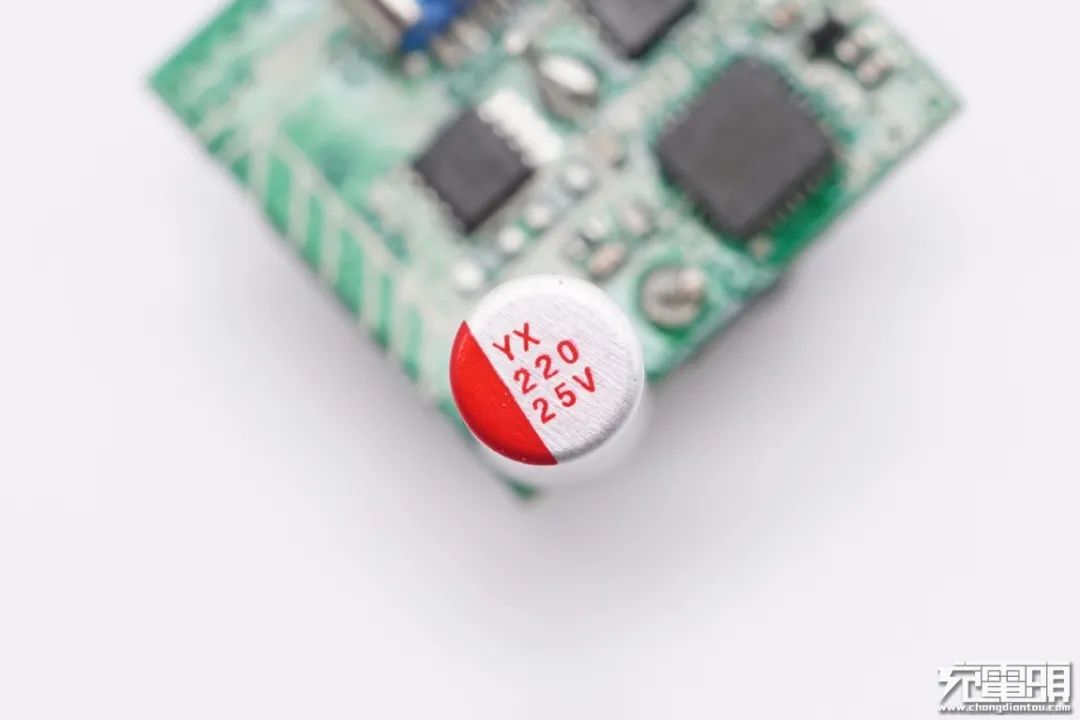

输出滤波固态电容规格为25V 220μF，同样来自云星电子。

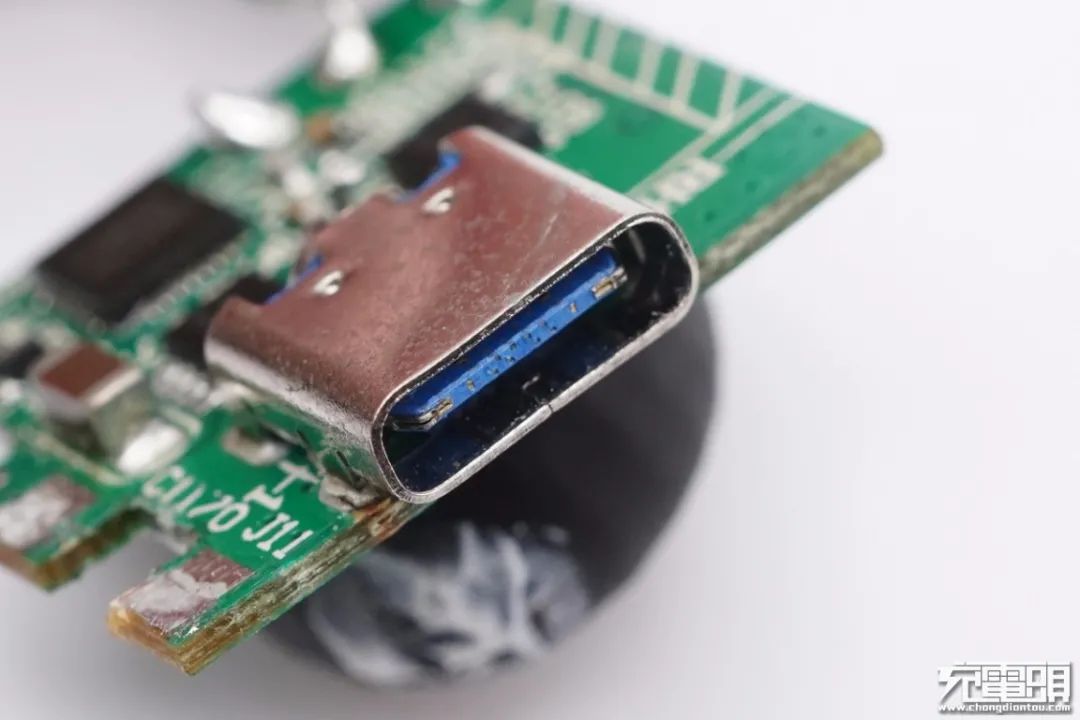

USB-C母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
摩米士100W 2A2C氮化镓充电器机身方正扁平，配备可折叠插脚，而且从插脚设计来看，还支持组装其它规格插脚，便携且适用于各个地区。充电器支持QC、AFC、FCP、SCP、MTK PE+2.0、PD和PPS快充协议，并将两类接口设计成支持盲插使用，用户无需刻意寻找快充接口，使用方便。接口支持100W、65W+30W、华为22.5W快充，支持广泛，实用性强。整个产品集便携、易用于一身。
充电头网通过拆解发现，这款充电器内置PFC升压电路，开关电源部分由恩智浦初次级控制器分别搭配英诺赛科氮化镓功率芯片以及新洁能MOS组成，固定电压输出；四个接口采用三路独立降压输出，且都是使用的智融SW3516进行二次降压和协议识别控制输出。两个USB-C接口的输出功率由一颗MCU控制，实现功率智能分配。
此外PCB板上的元器件注胶处理，正背面还配有隔离板和大面积黄铜散热片，增强内部稳定性和散热性能；输出端二次滤波固态电容的设置保证输出纯净。充电器内部细节讲究，整体做工扎实。
