电磁继电器的检测

电磁继电器通常用于自动控制系统中。它实际上是用较小的电流或电压去控制较大的电流或电压的一 种自动开关,在电路中起到自动调节、保护和转换电路的作用。

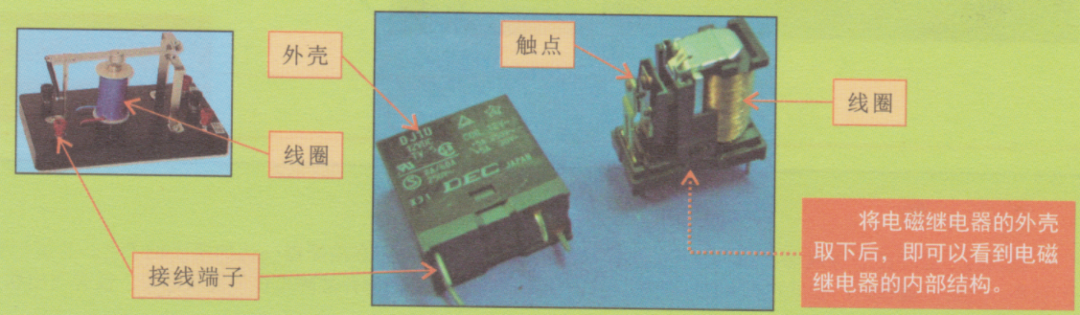

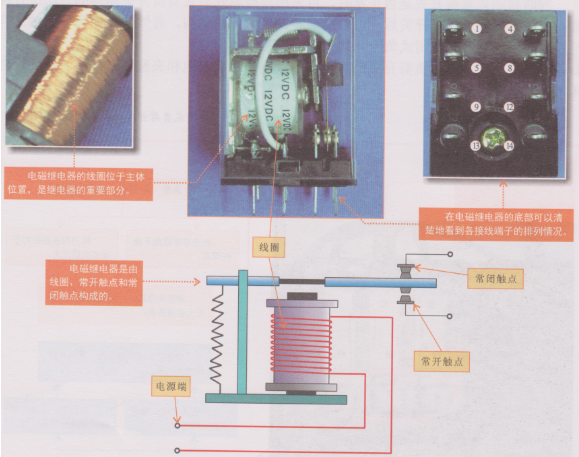

[电磁继电器的外形及引脚识别]

时间继电器的作用_继电器作用时间多长_继电器作用时间计算公式

特别提醒

不同厂家、不同型号的电磁继电器,其外形也有所区别,但主要的构成部分以

及内部结构基本相同,一般是由线圈、触点和接线端子等构成的。

继电器作用时间计算公式_继电器作用时间多长_时间继电器的作用

判断电磁继电器是否正常时,主要是对各触点间的电阻值和线圈的电阻值进行检测。正常情况下常闭触点间的电阻值为02,常开触点间的电阻值为无穷大,线圈应有一定的电阻值。将万用表调至“x10”欧姆档,对电磁继电器线圈和触点的电阻值进行检测。

[电磁继电器的检测方法]

时间继电器的作用_继电器作用时间计算公式_继电器作用时间多长

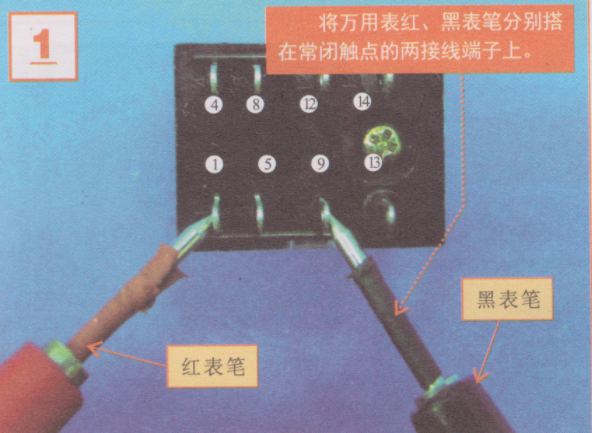

使用万用表检测电磁继电器常闭触点间的电阻值。

正常情况下,万用表测得的电阻值为0Ω。

继电器作用时间多长_时间继电器的作用_继电器作用时间计算公式

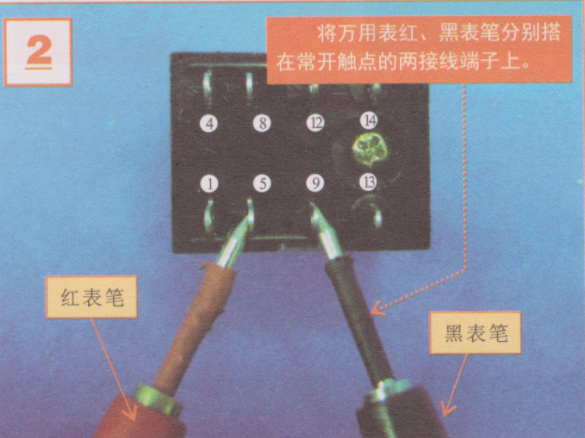

使用万用表检测电磁继电器常开触点间的电阻值。

正常情况下,万用表测得的电阻值为无穷大。

继电器作用时间计算公式_继电器作用时间多长_时间继电器的作用

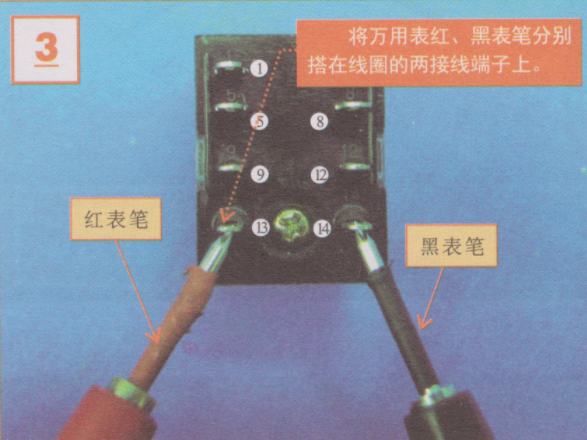

使用万用表检测电磁继电器线圈接线端子间的电阻值。

正常情况下,万用表应测得有一定的电阻值。

时间继电器的检测

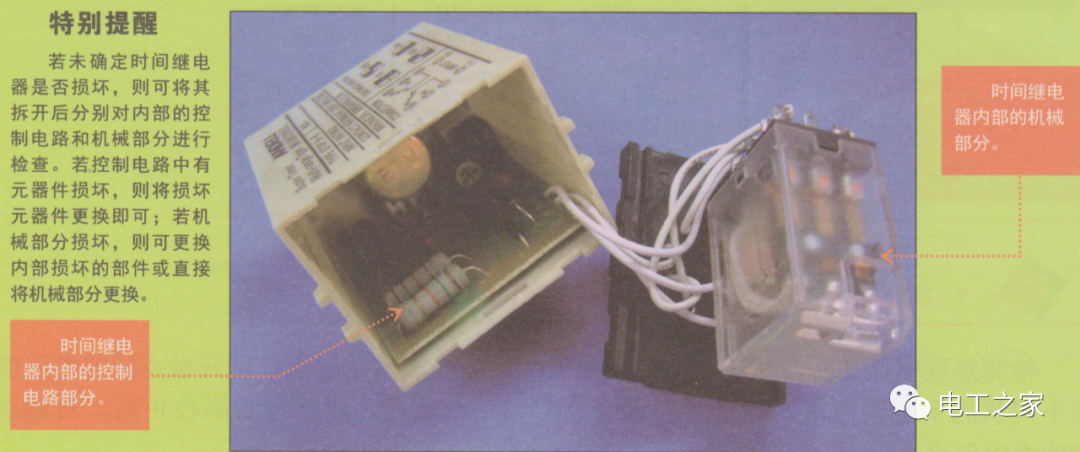

时间继电器是一种延时或周期性定时接通、切断某些控制电路的继电器,该类继电器通常有多个接线端子。

[时间继电器的外形及接线端子识别]

当需要判断时间继电器性能是否正常时,可对主要的触点进行检测,即检测常闭触点、常开触点间的电阻值是否正常。将万用表调至“x1″欧姆档,进行零欧姆校正后,对触点间的电阻值进行检测。

[时间继电器的检测方法]

时间继电器的作用_继电器作用时间多长_继电器作用时间计算公式

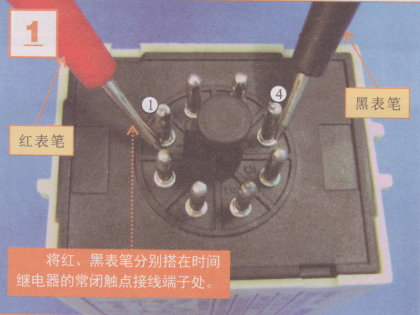

使用万用表检测常闭触点间的电阻值。

正常情况下,万用表测得的电阻值为0Ω。

特别提醒

通过上图可知,时间继电器的①和④为常闭触点,正常情况下,其电阻值应为0Ω。

继电器作用时间多长_时间继电器的作用_继电器作用时间计算公式

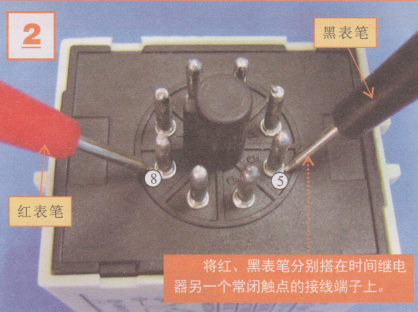

使用万用表检测常闭触点间的电阻值。

正常情况下,万用表测得的电阻值为0Ω。

继电器作用时间多长_继电器作用时间计算公式_时间继电器的作用

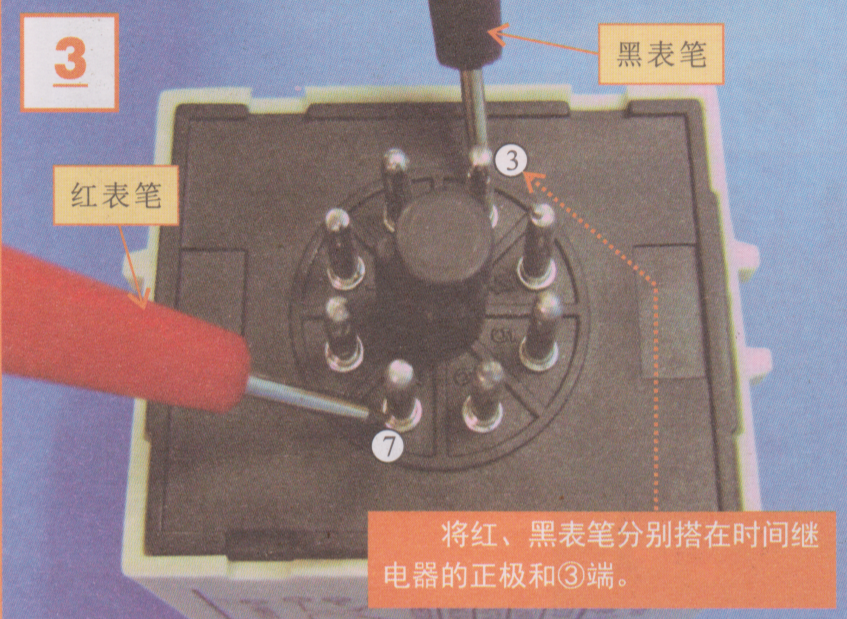

使用万用表检测时间继电器正极和其他接线端子间的电阻值。

正常情况下,万用表测得的电阻值为无穷大。

特别提醒

在未通电状态下,①和④,⑤和⑧是闭合状态,而在通电动作并延迟定的时间后, ①和③,⑥和⑧是闭合状态。闭合接线端子间的电阻值应为0Ω,而未接通接线端子间的电阻值应为无穷大。

继电器作用时间多长_继电器作用时间计算公式_时间继电器的作用

热继电器的检测

热继电器(热过载继电器)是利用电流的热效应原理实现过热保护的一种继电器,是一种电 气保护元件。它利用电流的热效应来推动动作机构使触头闭合或断开,多用于电动机的过载保护、断相保护、电流不平衡保护。

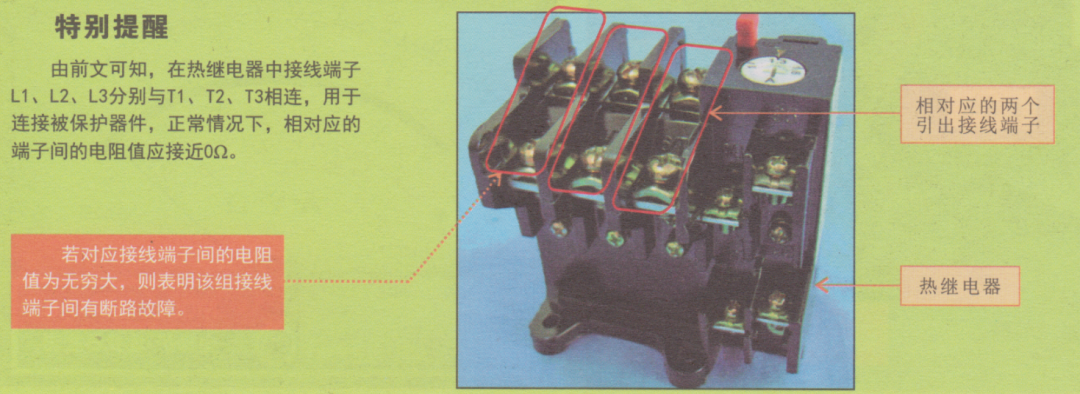

检测热继电器是否正常时,应在热继电器不同状态下检测触点间的电阻值是否正常。检测前应先对热继电器的相关接线端子进行识别。

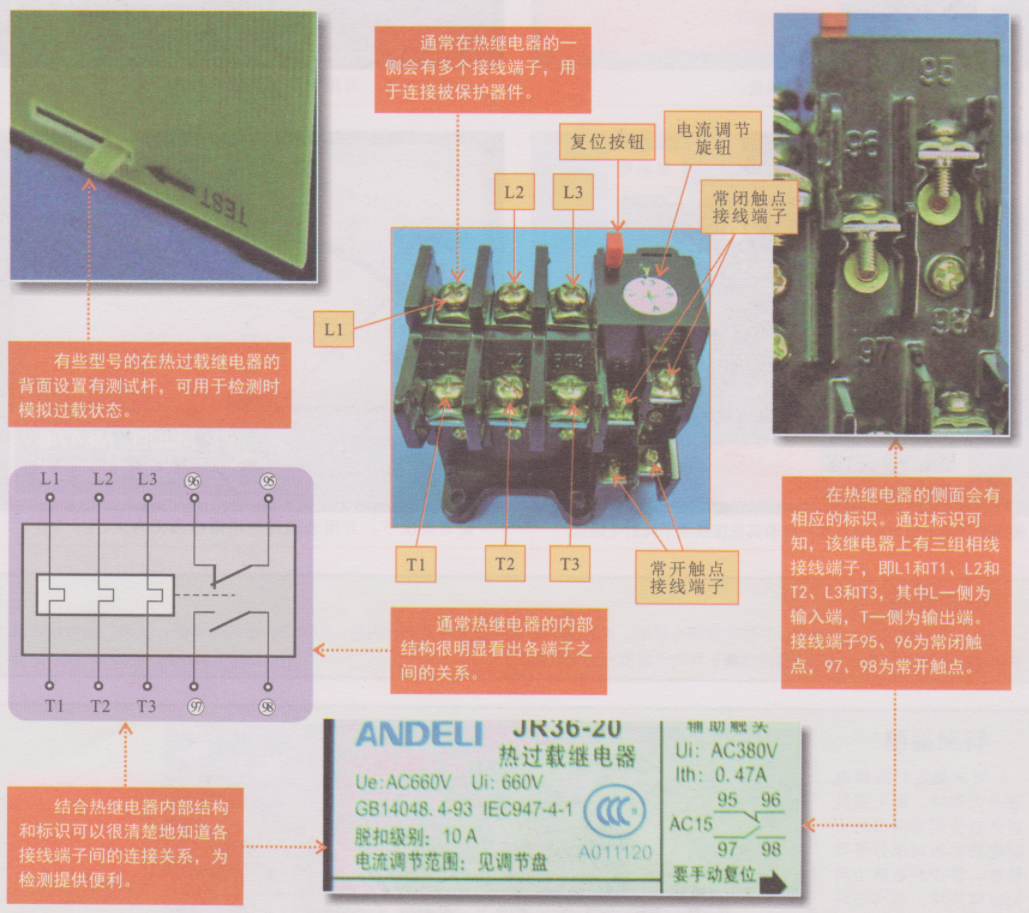

[热继电器的外形及接线端子识别]

继电器作用时间多长_时间继电器的作用_继电器作用时间计算公式

1.正常环境下检测热继电器的电阻值

检测热继电器在正常状态下的触点电阻值,即检测常闭触点、常开触点间的电阻值在不同状态下是否正常。将万用表调至“RX1″欧姆挡,进行零欧姆校正后,对触点间的电阻值进行检测。

继电器作用时间多长_时间继电器的作用_继电器作用时间计算公式

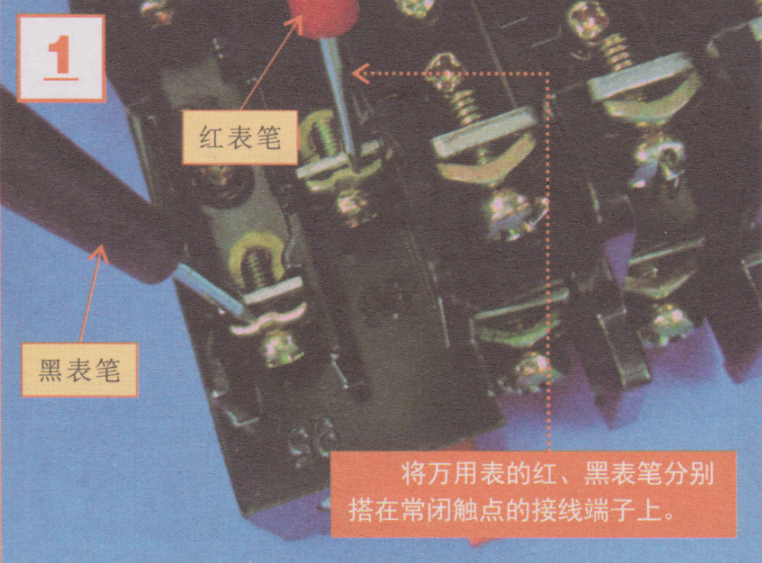

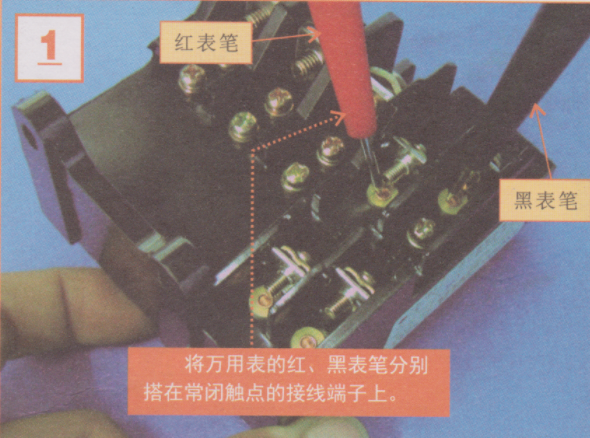

使用万用表检测热继电器的95、96端子间的电阻值。

正常情况下,万用表测得的电阻值为0Ω。

时间继电器的作用_继电器作用时间多长_继电器作用时间计算公式

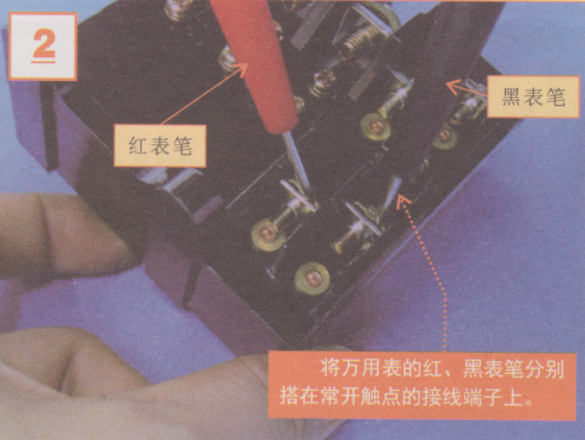

使用万用表检测热过载继电器的97、98端子间的电阻值。

正常情况下,万用表测得的电阻值为无穷大。

继电器作用时间多长_继电器作用时间计算公式_时间继电器的作用

2.过载环境下检测热继电器的电阻值

若在正常环境下热继电器两个引出接线端子间的电阻值正常,则还需要进.步在过载状态下检测热继电器两个引出接线端子间的电阻值是否正常。将万用表调至“x1”欧姆档,进行零欧姆校正后,对两个引出接线端子间的电阻值进行检测。

继电器作用时间计算公式_继电器作用时间多长_时间继电器的作用

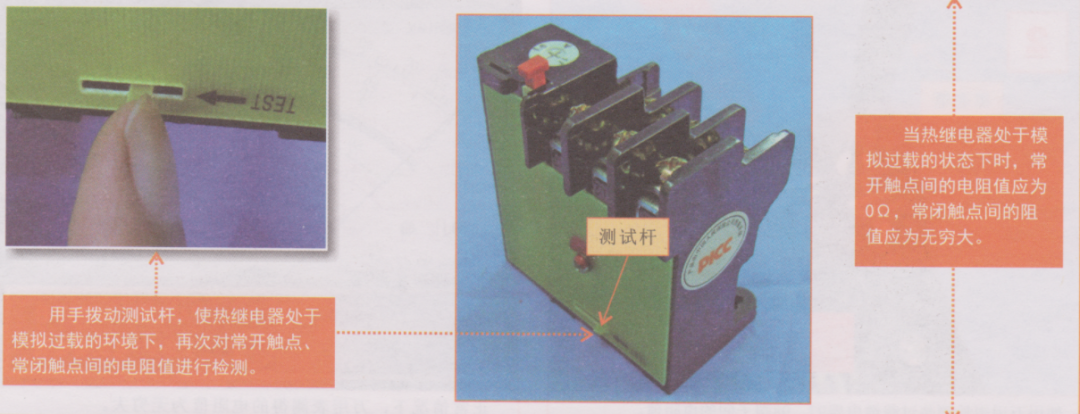

按下测试杆后,再次使用万用表检测热继电器常闭触点间的电阻值。

正常情况下,在按下测试杆后,万用表测得的热继电器常闭触点间的电阻值为无穷大。

时间继电器的作用_继电器作用时间计算公式_继电器作用时间多长

继电器作用时间计算公式_继电器作用时间多长_时间继电器的作用

按下测试杆后,再次使用万用表检测热继电器常开触点间的电阻值。

正常情况下,在按下测试杆后,万用表测得的热继电器常开触点间的电阻值为0Ω。

特别提醒

根据以上检测可知:正常情况下,测得的热继电器常闭触点的电阻值为0Ω;常开触点的电阻值为无穷大。用手拨动热过载继电器中的测试杆,在模拟过载环境下,对该继电器进行检测,此时测得的常闭触点间的电阻值应为无穷大,然后将红、黑表笔分别搭在常闭开触点上,测得的电阻值应为0Ω。若测得的电阻值偏差较大,则可能是热继电器本身损坏。
