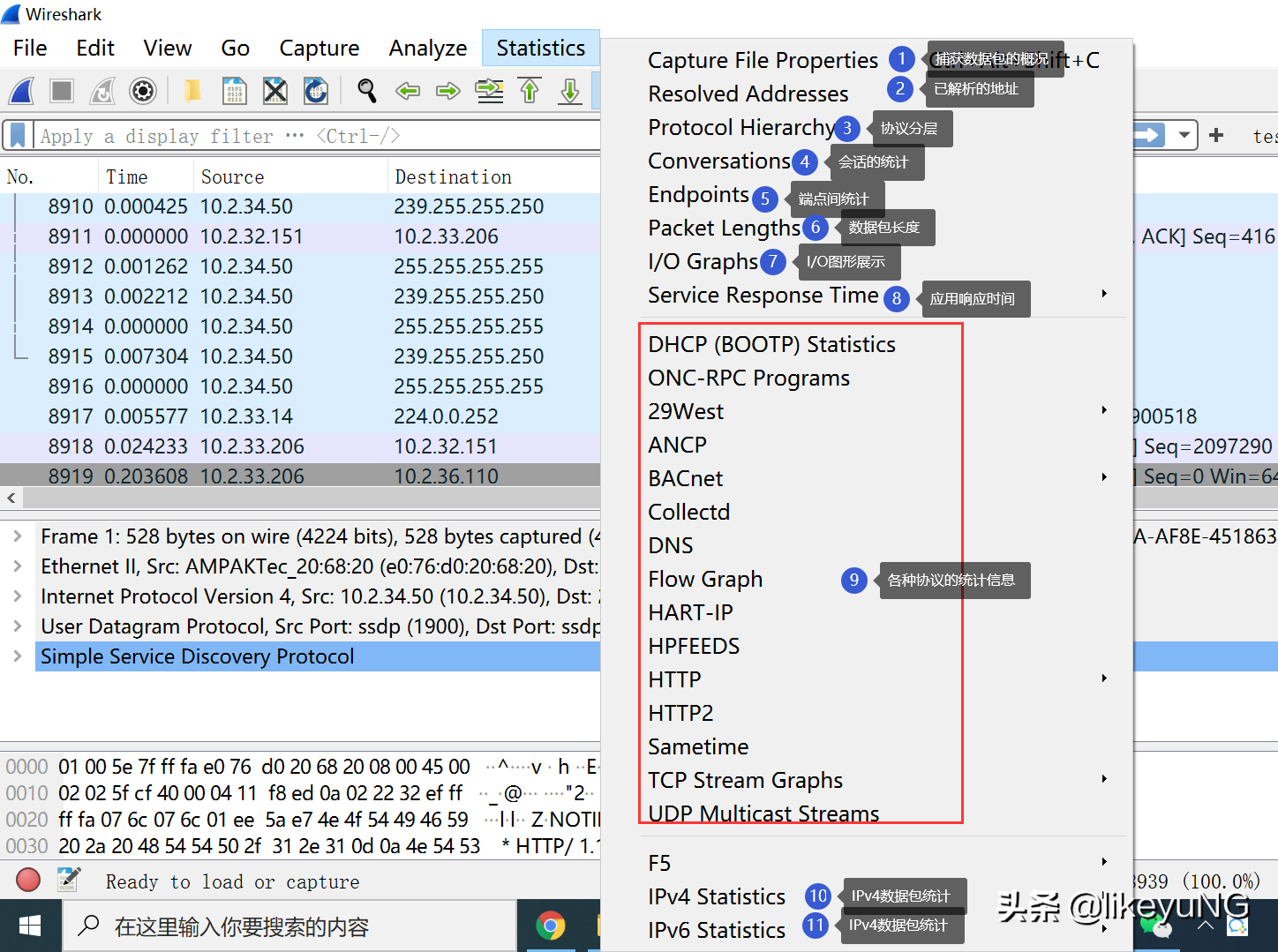

本次介wireshark常用工具栏的最后一个:统计(statistics),统计在我看来是非常实用的功能,例如数据、端点、协议的数值,以及相关的展示,熟练掌握可以协助工程师快速的定位和判断故障。统计菜单主要有以下内容,本次分享内容较多,请耐心阅读:

ssdp协议_协议ssh什么意思_协议ssh2

wireshark统计功能

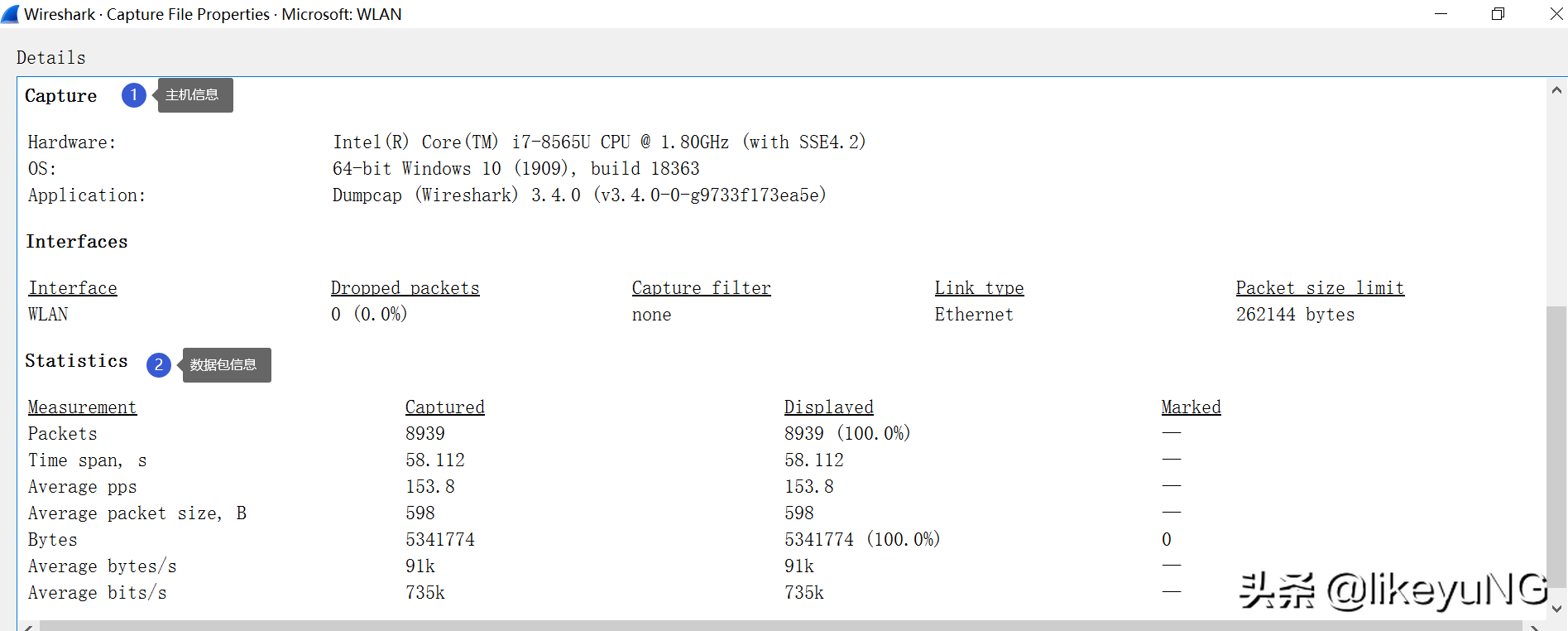

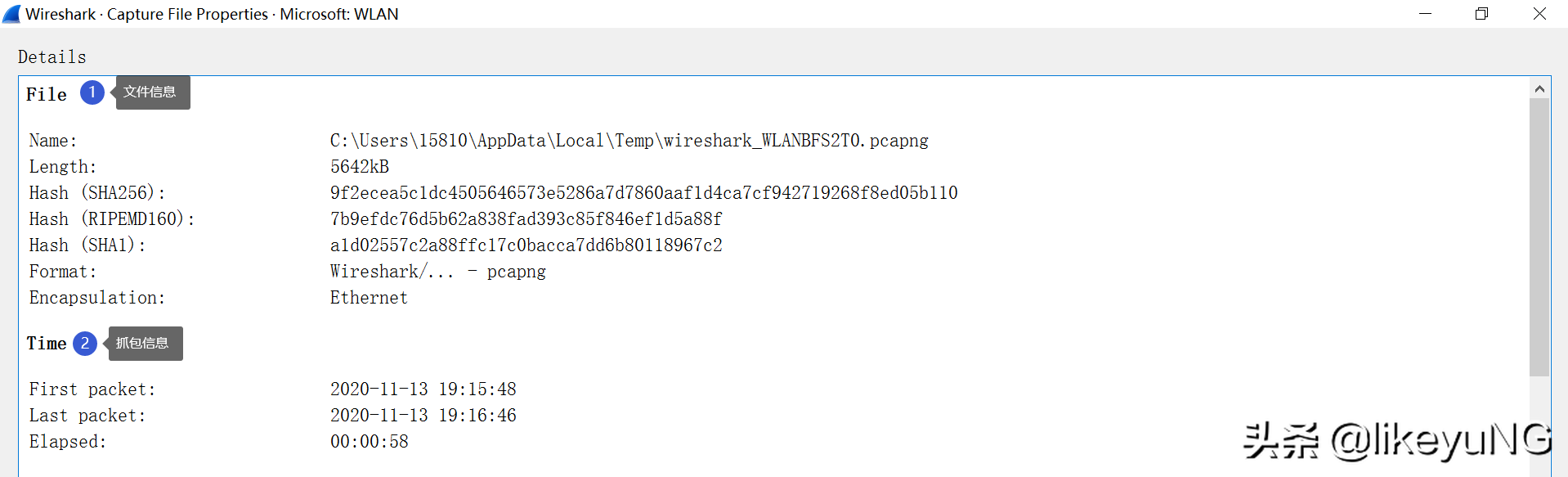

1.1 抓包数据的概述,点开可以看到抓包文件的基本信息,包括抓包文件的保存目录、抓包的开始-结束时间、抓包主机的硬件属性、以及抓取数据包的各项属性,如下图

协议ssh什么意思_协议ssh2_ssdp协议

统计概述-1

协议ssh什么意思_协议ssh2_ssdp协议

统计概述-2

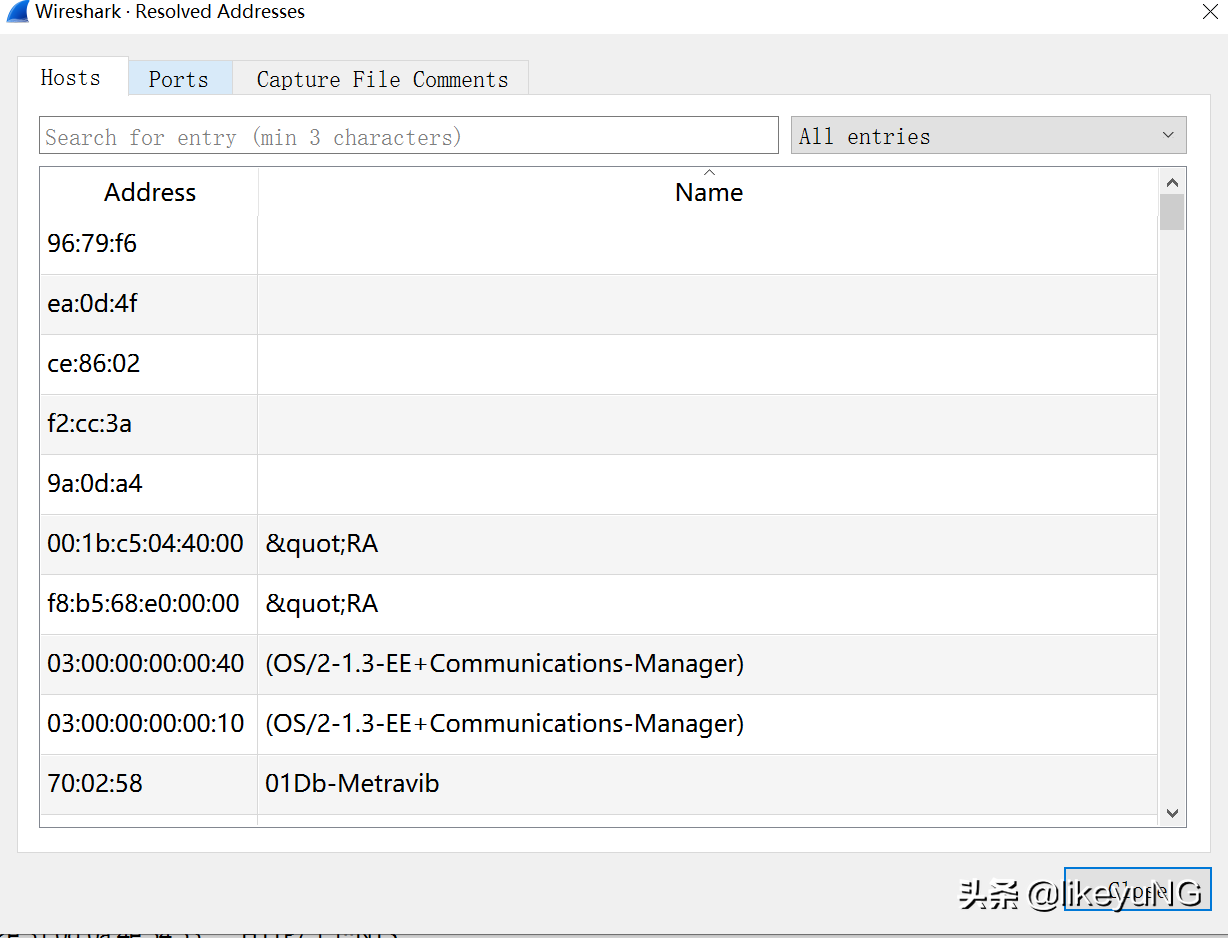

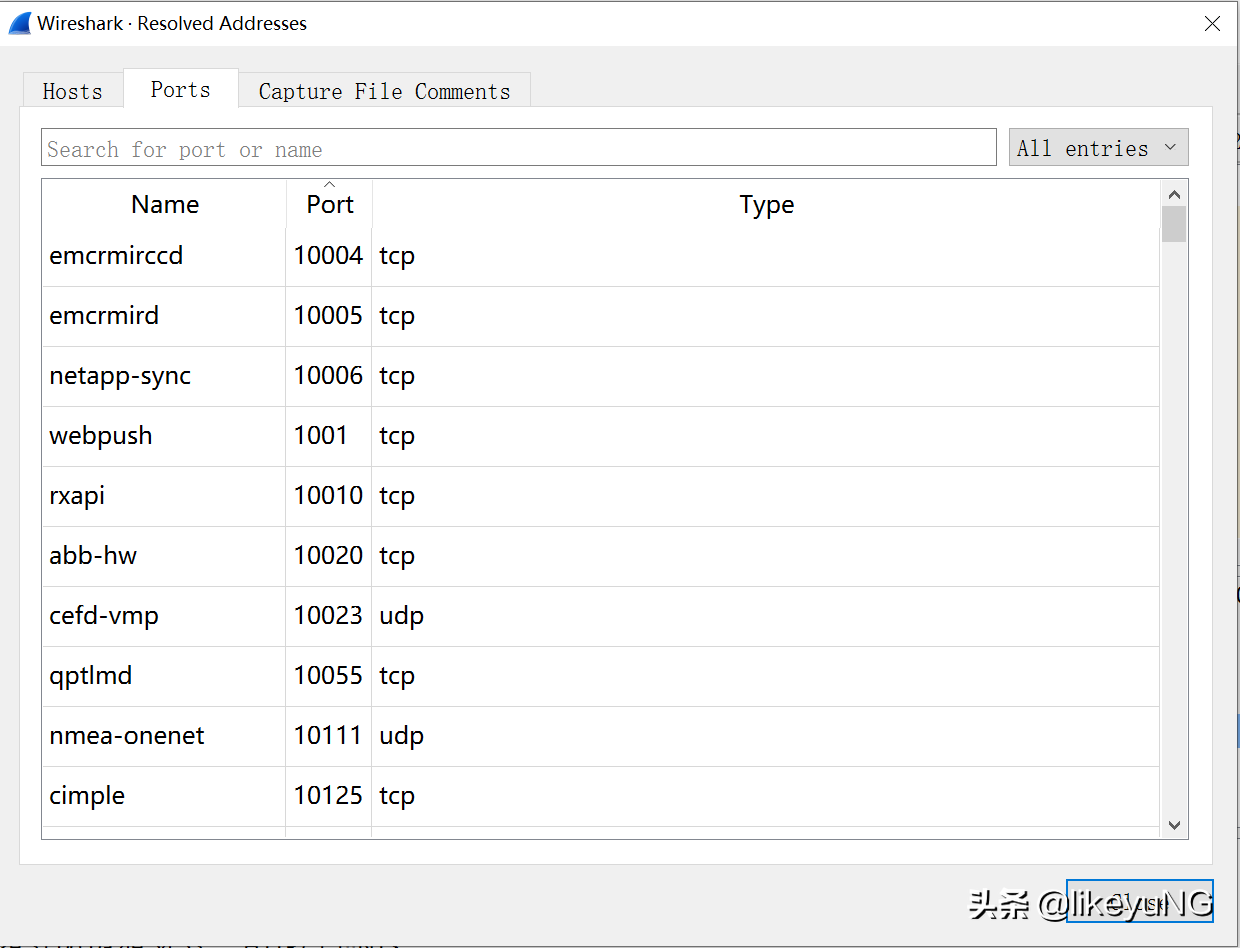

1.2 解析的地址,根据已抓取的数据包,将其进行解析,其中二层基于mac解析厂商、基于常用端口解析协议,如下图:

协议ssh什么意思_协议ssh2_ssdp协议

协议ssh2_协议ssh什么意思_ssdp协议

二层解析

1.3 协议分层(Protocol Hierarchy),对抓取的数据包进行汇总,并且按照TCP/IP协议簇分层显示相关信息(L2、L3、L4等),如:不同层协议数据包数量、数据占比、传输速率等,如下图:

数据包分层

1.3.1 二层数据包(蓝色方框),目前以太网基本一统江湖,因此Ethernet占了所有Frame的100%。

1.3.2 三层数据包(浅绿色方框),此次抓包中包含2.5层的(我们权且这么称呼)ARP0.1%及IPv4的99.9%;

1.3.3 四层数据包(紫色方框),IPv4上层协议,本次抓包包含UDP、TCP、ICMP(62.1+37.3+0.5=99.9%)。以UDP为例,可以看到4层协议的上层应用,如无线会话协议、SSDP、以及登录的QQ以及实际的data数据。

通过查看协议分层,可以快速的了解网络中主要传输的数据,以及承载的应用。

1.4 会话(conversation),抓取到的会话,包括通信双方的单播、组播、广播等。会话信息包括二层Ethernet、三层IPv4/6、四层TCP/UDP,下面以三层IPv4举例说明:

统计-会话

1.4.1 会话双方地址,以A、B表示。

1.4.2 数据包数量。

1.4.3 字节数。

1.4.4 区分方向的传输数据量,可以通过对比方向,判断A、B的主要数据传递方向。

1.4.5 抓包显示的时间,可以通过点击⑩显示系统的真实时间,用来回溯和诊断真实时间点的网络状态;

1.4.6 持续时间,A与B之间某条ip数据保留的持续时间,又如保持长连接的TCP的持续时间会比较长。

1.4.7 区分方向的输出速率。

1.4.8 名称解析,将抓取到的地址通过厂商MAC、已知的IP地址,或者常用的4层端口号,解析至相应的名称。

1.4.9 仅显示过滤显示过滤后的数据包会话统计。

1.4.10 使用系统时间,显示Real Times。

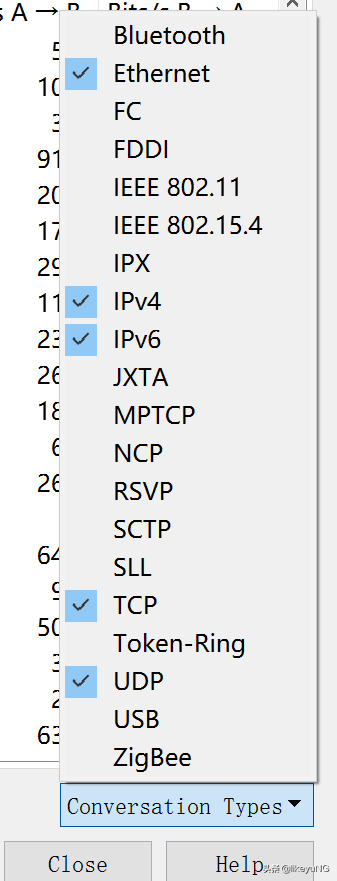

1.4.11 展示的数据会话类型,可以根据自己的需求,展示相应的协议统计:

协议ssh什么意思_协议ssh2_ssdp协议

支持的会话类型

1.5 端点统计(endpoint),统计了对于抓包数据包中的端点的L2/3/4以及传输速率、数据包个数、数据包大小等相关信息。通过对端点的统计信息查看,可以快速定位数据量较大的终端信息、服务等,例如在抓包机器使用百度云下载,并抓取网卡的信息,TCP选项卡如下,

端点统计

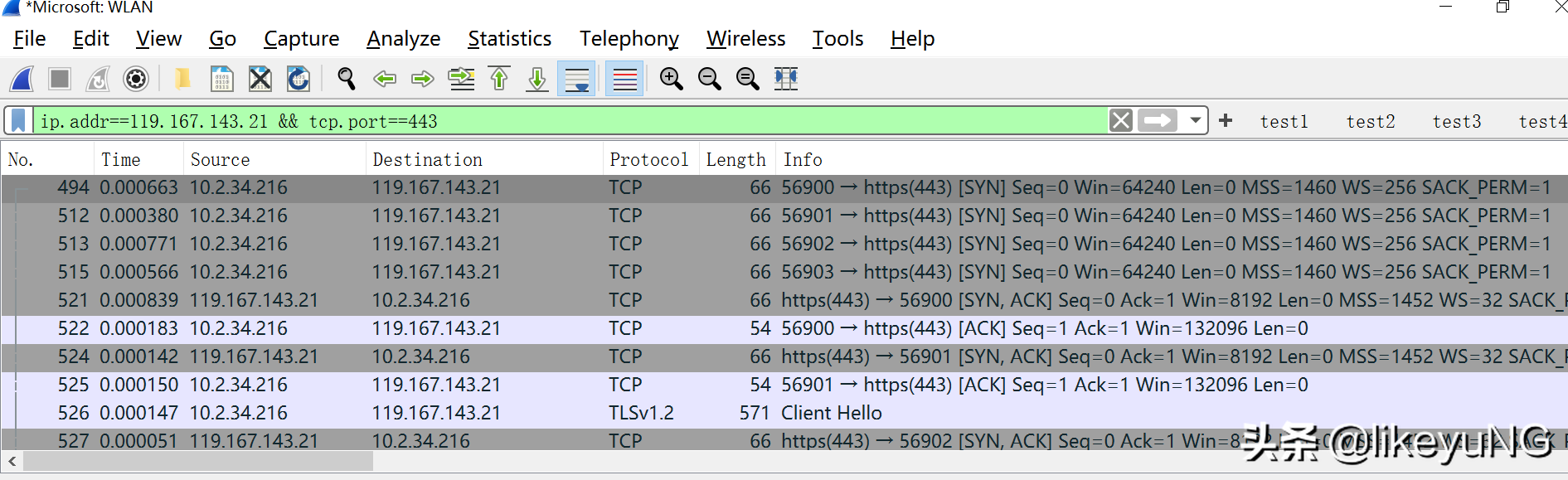

通过点击Tx Bytes可以看到,设计的主要端点为119.167.143.21短时间内流量为117M,可以判断为大流量传输。通过右键-Apply as filtered-selected,可以在抓包主界面进行过滤,通过查看,可以看到与百度云进行的SSL握手协议等,如下图

协议ssh什么意思_协议ssh2_ssdp协议

快速过滤规则

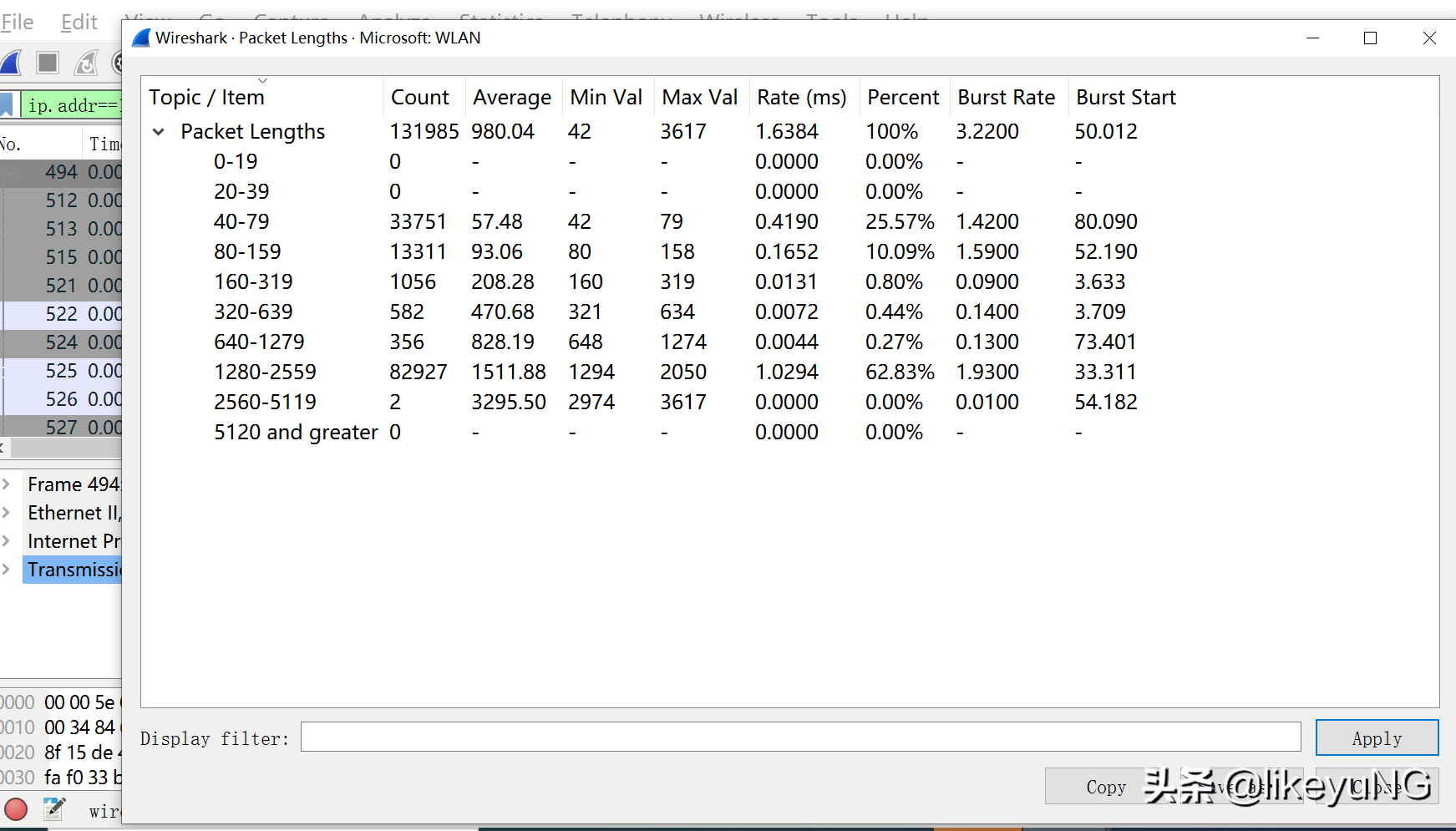

1.6 数据包长度(Length),对抓取到的数据包按照之前Edit定义的数据包范围进行统计,展示不同大小的数据包范围的占比,例如下图抓取的数据包62.83%还是1280-2559大小的,为正常现象,如果抓取的数据包存在过多的小包,就要去判断相应的网络故障了。这些我们在后面再进行模拟。

协议ssh2_协议ssh什么意思_ssdp协议

数据包长度

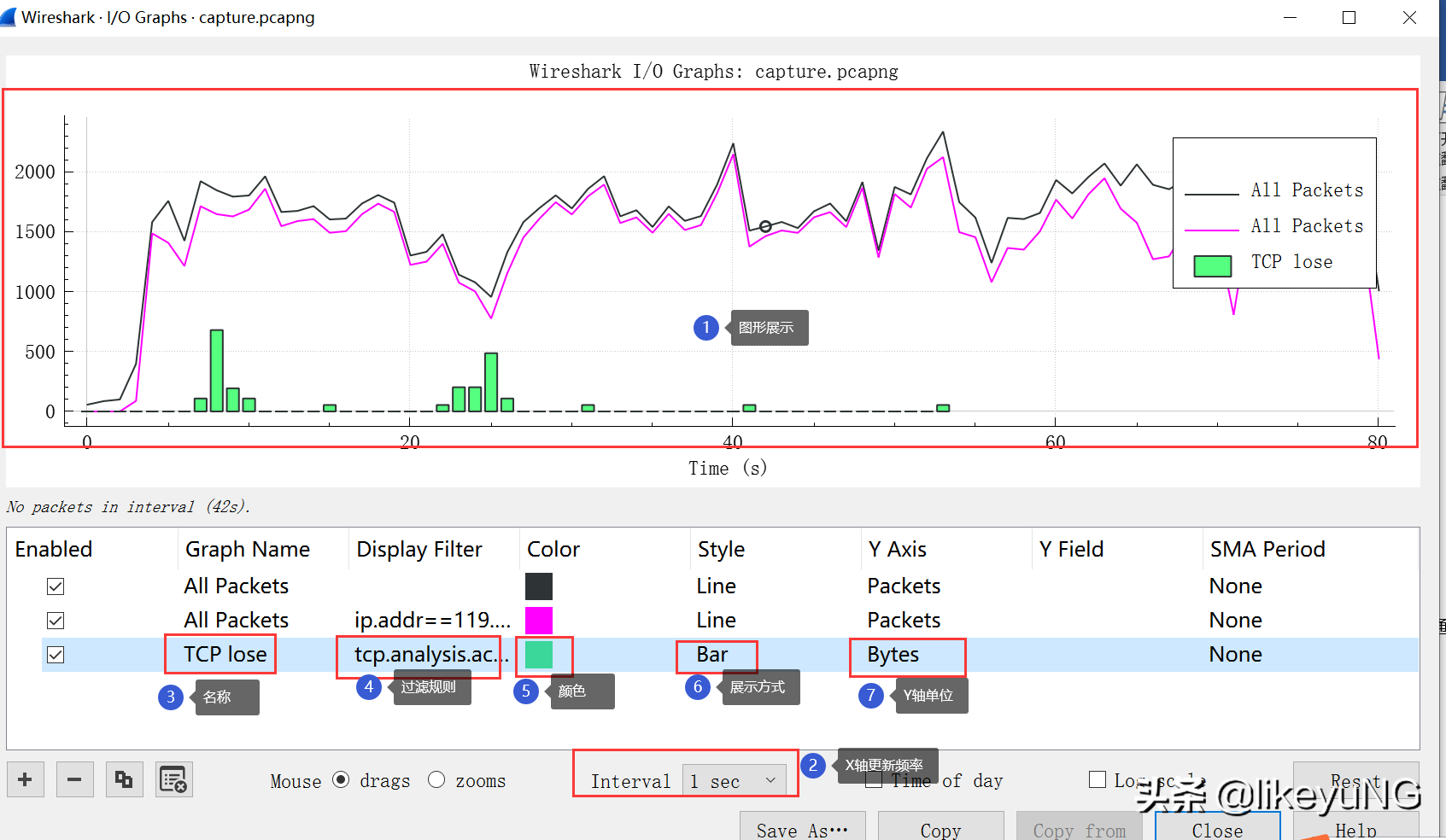

1.7 I/O Graphs,通过线形图、Bars、不同形状等展示吞吐、错误、指定地址和应用的相关信息等。在点击I/O Graphs时,会默认弹出所有数据包的线型图,X轴为时间精度,可以通过Interval来修改。点击左下角”+”新增一条,过滤百度云下载的数据和TCP丢包的统计,如下图:

协议ssh什么意思_协议ssh2_ssdp协议

I/O Graphs

1.7.1 I/O Graphs的图形展示;

1.7.2 X周的时间颗粒度,如果要观察更细致的时间周期的变化,可以修改为更短的周期;

1.7.3 新增规则的名称;

1.7.4 过滤规则,例如过滤百度云:ip addr == xx.xx.xx.xx && tcp.port == 443,过滤TCP ACK丢失信息: tcp.analysis.ack_lost_segment(过滤语法会在下一篇文章分享)

1.7.5 在I/O Graphs里展示时的颜色;

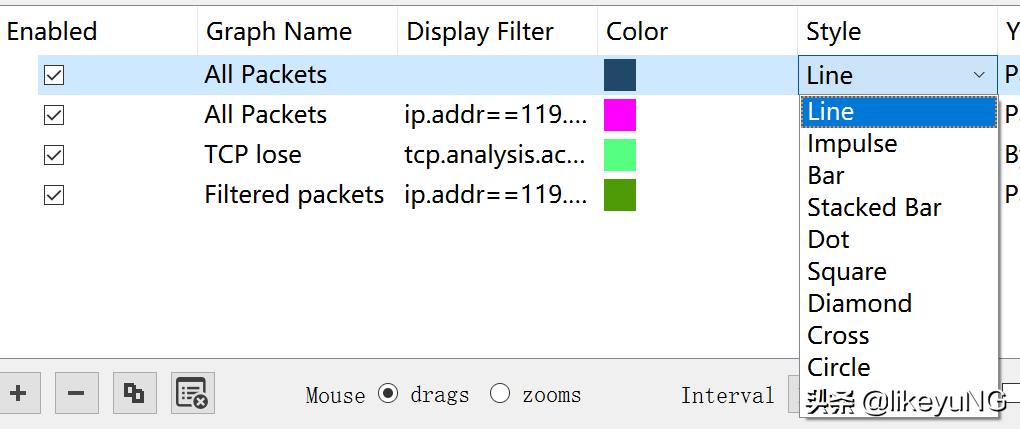

1.7.6 类型,例如默认所有数据包的流量,使用的线性来展示。Wireshark包含了丰富的展示方式,例如新增TCP ACK losh我们使用Bar的数据方块来展示。可用的style如下:

协议ssh2_协议ssh什么意思_ssdp协议

自定义I/O Graphs

1.7.7 Y轴的数据单位,例如通过X轴时间+Y轴的数据包速率,计算出传输速度。

1.8 应用响应时间(Service Response Time),用于侦测不用应用的相应时间,例如做AAA认证时,Radius服务器的认证授权时间。

1.9 各种协议的统计信息。以HTTP为例,包含数据包数量,请求等统计数据,详细功能应用会在后续HTTP的分析中继续分享。

协议ssh2_ssdp协议_协议ssh什么意思
